Ονομασία μάρκας: | HSTECH |
Αριθμός μοντέλου: | Ειδικότερα: |
Μούβ: | 1 σύνολο |
τιμή: | negotiable |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Ικανότητα εφοδιασμού: | 100 σετ ανά μήνα |

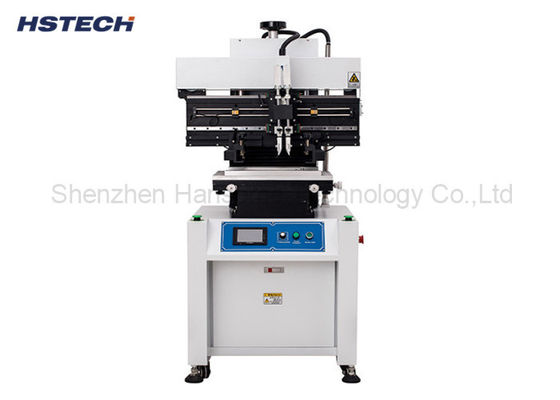

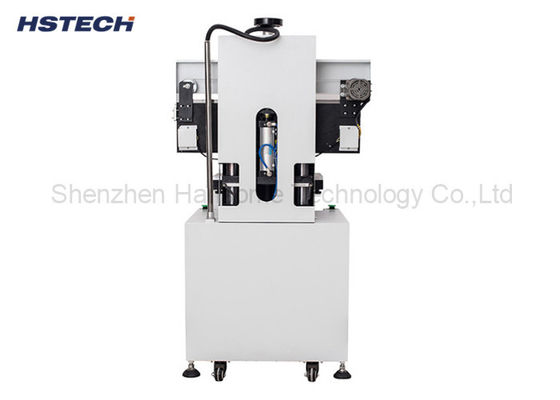

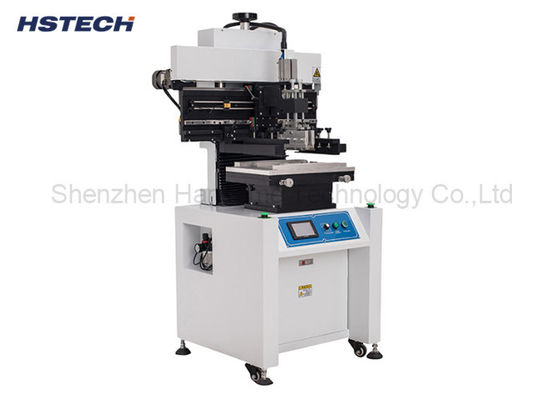

Σύστημα ελέγχου PLC AC220V Ημι- αυτόματο εκτυπωτή πάστες συγκόλλησης από ανοξείδωτο χάλυβα
Εισαγωγή
Αυτή η ημιαυτόματη μηχανή εκτύπωσης πάστα συγκόλλησης χρησιμοποιείται στην αρχή της γραμμής παραγωγής SMT, για την εκτύπωση πάστα συγκόλλησης με ξύρισμα.
Βάλτε το PCB που πρέπει να εκτυπωθεί είναι σταθερή στο πίνακα τοποθέτησης εκτύπωσης,και στη συνέχεια εκτύπωση της πάστες συγκόλλησης ή της κόκκινης κόλλας που αντιστοιχεί στο πακέτο μέσω του ατσάλινου πλέγματος από τα αριστερά και δεξιά ξυριστικά της εκτυπωτικής μηχανής, μετά την εκτύπωση, το PCB θα μεταφερθεί στη μηχανή διάλεξης και τοποθέτησης μέσω του μεταφορέα.
Προδιαγραφές
Σχήμα | Υ.Ε.P. |
Ονομασία προϊόντος | Μηχανές για την επεξεργασία ηλεκτρονικών συσκευών |
Μέγιστο μέγεθος PCB | 350x280 χιλιοστά |
Μέγεθος πίνακα εκτύπωσης | 500x320 χιλιοστά |
Μέγεθος πλαισίου προτύπου | 470x370~750x550mm |
Ακριβότητα εκτύπωσης | ±0,02 mm |
Μοντέλο | 0.2~2.0mm |
Ταχύτητα σφουγγαρίσματος | 0-100mm/s |
Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
Ηλεκτρική τροφοδοσία | Μία φάση, AC220V/110V, 50/60Hz |
Δύναμη μηχανής | 100W |
Πίεση αέρα | 5-7kg/cm3 |
Μέγεθος μηχανής | 900*900*1680mm |
Βάρος της μηχανής | Περίπου 300kg |
Χαρακτηριστικά
1Το μηχάνημα υιοθετεί σύστημα ελέγχου PLC.
2Η μηχανή είναι ενσωματωμένη σε έναΓια έναν τετραψήφιο μετρητή.
3Η κάθετη κατασκευή, το πλαίσιο της οθόνης ανυψώνεται και κατεβαίνει κατακόρυφα με ηλεκτρικό ρεύμα, οδηγώντας την εγκάρσια κίνηση της κεφαλής εκτύπωσης αριστερά και δεξιά από τον γραμμικό οδηγό.
4Το πλαίσιο της οθόνης μπορεί να ρυθμίζεται προς τα πάνω και προς τα κάτω για να ανταποκρίνεται στο διαφορετικό ύψος.
5. 4 σημεία τοποθέτησης προτύπου, ακρίβεια εκτύπωσης ±0.02mm, ευέλικτο πλαίσιο προτύπου, μπορεί να χρησιμοποιήσει διαφορετικό μέγεθος προτύπου.
6, Η σφουγγαρίστρα μπορεί να ρυθμίζεται, βολικό για αλυσιδωτό ξύρισμα από ανοξείδωτο χάλυβα χωρίς μόλυβδο, 200-350options.
7, ευέλικτο PIN δάχτυλο για την τοποθέτηση του PCB, μπορεί να εκτυπώσει το διπλό πλάι PCB.
8, η οθόνη αφής LED μπορεί να ρυθμίσει την ταχύτητα ξύρισμα, χρησιμοποιούν επίσης υψηλής ποιότητας HIWIN μάρκα γραμμικό οδηγό.
9, Το ξύρισμα αριστερά και δεξιά ρύθμιση χρησιμοποιούν τον έλεγχο μετατροπέα συχνότητας, μπορεί να ρυθμίσει την ταχύτητα εκτύπωσης στην οθόνη, βεβαιωθείτε ότι η ταχύτητα εκτύπωσης είναι σταθερή,τότε το πάχος εκτύπωσης πιο ομοιόμορφα.
