Όνομα προϊόντων: | Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου | Άλλο όνομα: | αυτόματη μηχανή εκτύπωσης οθόνης |
---|---|---|---|
Μέγεθος PCB: | 50x50~450x340mm | Ύψος μεταφορών: | 900±40mm |
Πίεση αέρα: | 46kgf/cm ³ | Πάχος PCB: | 0.46mm |
Μέγιστο βάρος της σανίδας: | 5Kg | Βάρος μηχανών: | 1000kg |
Υψηλό φως: | Μηχανή προθέρμανσης κολλών ύλης συγκολλήσεως,Σωστή μηχανή ελέγχου κολλών ύλης συγκολλήσεως |

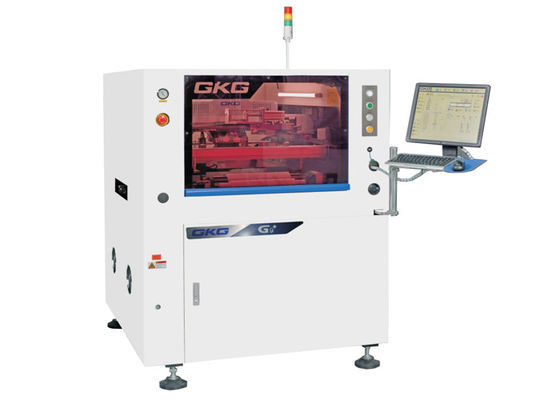

Βιομηχανικό σύστημα 03015 4,0 MES διαθέσιμη μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως G9+
Εισαγωγή
Η αυτόματη μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως G9+ είναι μια μηχανή υψηλών σημείων για την εφαρμογή υψηλών σημείων SMT, η οποία μπορεί να ικανοποιήσει τις απαιτήσεις διαδικασίας εκτύπωσης 03015,0.25pitch, της υψηλής ακρίβειας και της υψηλής ταχύτητας.
Προδιαγραφή
Πρότυπο | G9+ |
Ανώτατο μέγεθος PCB | 450x340mm |
Ελάχιστο μέγεθος PCB | 50x50mm |
Πάχος PCB | 0.46mm |
Ανώτατο βάρος πινάκων | 5kg |
Ύψος μεταφορών | 900±40mm |
Χάσμα ακρών πινάκων | 2.5mm |
Ύψος πινάκων | 15mm |
Κατεύθυνση μεταφορών | LR, Ρ-Λ |
Ταχύτητα μεταφορών | ανώτατο 1500mm/s, έλεγχος προγράμματος |
Μέθοδος μεταφορών | Ένα στάδιο |
Ρύθμιση πλάτους | αυτόματος |
I/O διεπαφή | SMEMA |
Προσδιορισμός θέσης PCB (μέθοδος υποστήριξης) | Μαγνητικοί καρφίτσα/φραγμός/εγχειρίδιο υποστήριξης επάνω-κάτω από τον πίνακα |
Σύστημα στερέωσης PCB |
Κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας πέρα από τη τοπ στερέωση
|
Δευτερεύουσα στερέωση | |
Λειτουργία προσρόφησης | |
Τυπωμένη ύλη αιφνιδιαστικός-μακριά |
020mm
|
Τρόπος τυπωμένων υλών
|
ένα/δύο φορές
|
Ταχύτητα τυπωμένων υλών
|
10-200mm/sec
|
Τρόπος τυπωμένων υλών
|
Ένα /Twice
|
Τύπος ελαστικών μάκτρων
|
Λαστιχένια λεπίδα ελαστικών μάκτρων του /steel (γωνία 45°/55°/60°)
|
Πίεση τυπωμένων υλών | 0.5-10kg |
Μέγεθος προτύπων fram | 470*370mm~737*737mm (20-40thickness) |
Καθαρίζοντας σύστημα
|
Γέρνει του καθαρίζοντας συστήματος τύπων βροχής
|
Ενισχυμένη κενή απορρόφηση | |
Ξηροί, υγροί κενοί τρεις τρόποι | |
Μπρος-πίσω καθαρίζοντας | |
FOV CCD
|
10x8mm
|
Καθοδηγητικοί τύποι σημαδιών | Τυποποιημένη καθοδηγητική μορφή σημαδιών |
Μαξιλάρι | |
Τρύπα | |
Σύστημα καμερών | Φανείτε δομή οπτικής up/down |
Ψηφιακή κάμερα CCD | |
Αντιστοιχία σχεδίων γεωμετρίας |
Απόδοση μηχανών
Πρότυπο | G9+ |
Επαναλάβετε την ακρίβεια θέσης | ± το 12.5um@6, CPK≥2.0 |
Ακρίβεια τυπωμένων υλών | ± το 18um@6, CPK≥2.0 |
Το κύκλος ζωών τυπωμένων υλών | <7.5 SEC |
Με βάση το σύστημα δοκιμής τρίτων (CTQ) ελέγξτε ότι η πραγματική θέση εκτύπωσης κολλών ύλης συγκολλήσεως επαναλαμβάνει την ακρίβεια |
Ολόκληρη προδιαγραφή μηχανών
Παροχή ηλεκτρικού ρεύματος
|
Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ, 3.0KW
|
Πίεση αέρα
|
4~6 kgf/cm ²
|
Κατανάλωση αέρα
|
γύρω από 5L/min
|
Λειτουργούσα θερμοκρασία
|
-20℃~+45℃ |
Λειτουργούσα υγρασία
|
30%~60%
|
Διαστάσεις μηχανών (χωρίς φως πύργων) |
1172 (L) Χ 1385 (W) Χ 1530 (Χ) χιλ.
|
Βάρος μηχανών
|
Περ.: γύρω από 1000Kg |
Χαρακτηριστικά γνωρίσματα
1, ψηφιακό σύστημα CCD, συμπληρώνει συνολικά το νέο οπτικό σύστημα πορειών, την ομοιόμορφη κυκλική ελαφριά και υψηλή φωτεινότητα της ομοαξονικής πηγής φωτός. Και με το σύστημα πηγής φωτός, η φωτεινότητα μπορεί να προσαρμοστεί σε έναν άπειρο βρόχο, η άδεια του διαφορετικού σημείου mart μπορεί να είναι αναγνωρίζει εύκολα (συμπεριλαμβανομένου του ανώμαλου σημείου σημαδιών) όπως η επένδυση κασσίτερου, η επένδυση χαλκού, η ασημένια επένδυση, η συγκόλληση ζεστού αέρα, FPC και οι διάφοροι τύποι διαφορετικών χρωμάτων PCB.
