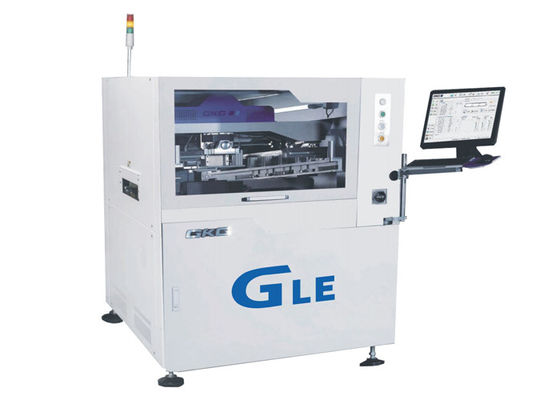

Μηχανή εκτύπωσης γραμματοσειράς SMT 0,3 βήμα CCD ψηφιακή κάμερα υψηλής ακρίβειας

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	gle
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Αυτόματος εκτυπωτής κολλών ύλης συγκολλήσεως

Άλλο όνομα:

αυτόματη μηχανή εκτύπωσης οθόνης

Μέγεθος PCB:

50x50~510x510mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Διασύνδεση I/Ov:

SMEMA

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Μηχανή θέρμανσης πάστας συγκόλλησης

Σωστή μηχανή ελέγχου κολλών ύλης συγκολλήσεως

Περιγραφή του προϊόντος

Ακριβότητα 01005 0.3Pitch CCD Ψηφιακή κάμερα SMT Πινακτής Στένσιλ

Εισαγωγή

Η GLE αυτόματη μηχανή εκτύπωσης πάστες συγκόλλησης είναι μια υψηλής ποιότητας μηχανή για εφαρμογές SMT μεγάλης κλίμακας. Το πλάτος της Gt-S είναι μόνο 2830mm. Μπορεί να ανταποκριθεί τέλεια στις απαιτήσεις της διαδικασίας εκτύπωσης του 01005,0.3 pitch και άλλες λεπτές αποστάσεις, είναι υψηλή ακρίβεια και υψηλή ταχύτητα.

Προδιαγραφές

Σχήμα	GLE
Μέγιστο μέγεθος PCB	510x510 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	23 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ενισχυμένη απορρόφηση κενού
	Ξηρό, υγρό κενό τρεις συνθήκες
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Απόδοση μηχανής

Σχήμα	GLE
Επαναλαμβανόμενη ακρίβεια θέσης	± 12,5um@6,CPK≥2.0
Ακρίβεια εκτύπωσης	±20um@6,CPK≥2.0
Χρόνος κύκλου εκτύπωσης	< 7,5 δευτερόλεπτα
Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλαμβάνετε την ακρίβεια

Συνολική προδιαγραφή μηχανής

Ηλεκτρική τροφοδοσία	Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
Πίεση αέρα	4~6 kgf/cm2
Κατανάλωση αέρα	περίπου 5L/min
Θερμοκρασία λειτουργίας	-20°C~+45°C
Υγρασία λειτουργίας	30%~60%
Μέγεθος μηχανής(χωρίς το φως του πύργου)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Βάρος μηχανής	Περίπου 1100 κιλά.

Χαρακτηριστικά

1Η πλατφόρμα GKG είναι σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος ρύθμισης των πινών PCB με διαφορετικό πάχος.

2Σύστημα καθαρισμού: Σύστημα καθαρισμού GKG εξοπλισμένο με τρεις μεθόδους καθαρισμού: στεγνό καθαρισμό, υγρό καθαρισμό, ηλεκτρική σκούπα.

Μπορεί επίσης να καθαριστεί χειροκίνητα, εάν ο πελάτης δεν χρειάζεται να χρησιμοποιήσει αυτόματο καθαρισμό για να μειώσει το χρόνο καθαρισμού και να βελτιώσει την αποτελεσματικότητα της παραγωγής.Το νέο σύστημα σκούπασης εξασφαλίζει πλήρη επαφή με το πρότυπο, η αυξημένη αναρρόφηση υπό κενό μπορεί αποτελεσματικά να εξαλείψει την υπόλοιπη πάστα

στο δίχτυ, το οποίο μπορεί να επιτύχει αποτελεσματική λειτουργία αυτόματου καθαρισμού.Το μέρος CCD και το σύστημα κλίσης c διαχωρίζονται, όταν λειτουργεί το CCD, το μέρος CCD

Η μηχανή μπορεί να κινηθεί ανεξάρτητα για να μειώσει το φορτίο του κινητήρα και να βελτιώσει την ταχύτητα και την ακρίβεια της μηχανής.

3Χρησιμοποιώντας ομοιόμορφο δακτυλικό φως και υψηλής φωτεινότητας ομοαξονικό φως, με λειτουργία ρύθμισης φωτεινότητας,τότε όλα τα είδη σημείων σήμανσης μπορούν να αναγνωριστούν καλά (συμπεριλαμβανομένων των ανθεκτικών σημείων σήμανσης), εφαρμόζεται για την επιχρίστωση κασσίτερου, το χαλκό, την επιχρίστωση χρυσού, την ψεκασμό κασσίτερου, το FPC και άλλους τύπους PCB με διαφορετικά χρώματα.

4, υψηλή προσαρμοστικότητα ατσάλινο πλέγμα πλαίσιο σύστημα συμπίεσης.

γραμμή παραγωγής.

5, Χρησιμοποιώντας διεπαφή λειτουργίας Windows XP/win7, με καλή λειτουργία διαλόγου ανθρώπου-μηχανής,και εύκολο για τον χειριστή γρήγορα εξοικειωμένοι με τη λειτουργία ειδικά όταν κάνει την επίδραση πλοήγησης του αρχείου προγραμματισμού. εύκολο να αλλάξετε κινέζικο / αγγλικό περιβάλλον, με ημερολόγιο λειτουργίας, αρχείο ελαττώματος / αυτοδιάγνωση ελαττώματος / προειδοποίηση ανάλυσης ελαττώματος / φωτεινό συναγερμό και άλλες λειτουργίες.

6, New Pattern οδηγός σιδηροδρομική απαγόρευση αποσυναρμολογήσιμη, προγραμματιζόμενη ευέλικτη πλευρική σφραγίδα, ειδική για FPC, PCB warpage, εκτελεί μια μοναδική συσκευή πλάκας σφραγίδας.Μέσα από το λογισμικό προγραμματισμού μπορεί αυτόματα να τεντωθεί και να τραβήξει πίσω ανεπηρέαστη PCB pickness.
