Αυτόματη μηχανή επιλεκτικής συμμόρφωσης για την επεξεργασία PCBA SMT Backstage

Αυτόματη μηχανή επιλεκτικής συμμόρφωσης για την επεξεργασία PCBA SMT Backstage

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-CC300
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	Λ/Κ, D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV

Όνομα προϊόντος:

Μηχανή επιλεκτικής επικάλυψης 3άξονων

Axis:

3 Aixs or 5Axis

τροφοδοτικό:

Δυναμικό ρεύματος:

Υψόμετρο μεταφοράς:

920±20mm

Βάρος Μηχανήματος:

600 κιλά

Μέγεθος μηχανής:

1060x1200x1700 χιλιοστά

Συσκευασία λεπτομέρειες:

Κουτί από ξύλο, με αφρό μέσα

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Μηχανή σφραγίσματος με κενό για βιομηχανικούς σκοπούς

Αυτόματος διανομέας κόλλας

Περιγραφή του προϊόντος

Αυτόματη Μηχανή Επιλεκτικής Επίστρωσης Conformal για τη Διαδικασία Backstage PCBA SMT

Εισαγωγή προϊόντος

1. Η πλατφόρμα κίνησης άξονα X, Y, Z υιοθετεί βίδα ακριβείας με σερβοκινητήρα Fuji.

2. Επίτευξη επιλεκτικής επίστρωσης για διάφορα είδη PCB.

3. Επίστρωση και διανομή ευθείας γραμμής, κύκλου, τόξου.

4. Μπορεί να επικαλύψει αποτελεσματικά και ομοιόμορφα την άκρη των εξαρτημάτων, εξαλείφοντας το φαινόμενο σκιάς ψεκασμού.

5. Ακρίβεια: ±0,02mm.

6. Με υψηλή ταχύτητα, υψηλή αξιοπιστία, υψηλή σταθερότητα του συστήματος μετάδοσης και ελέγχου.

7. 2 βαλβίδες μπορούν να αλλάξουν αυτόματα τη δράση ψεκασμού και επίστρωσης, για την επίτευξη διαδικασίας επίστρωσης PCB υψηλής πυκνότητας.

8. Με έξυπνη λειτουργία αυτόματης ρύθμισης πλάτους (αυτόματη ρύθμιση μετά την εισαγωγή του πλάτους της πλακέτας).

Προδιαγραφές μηχανής

Όνομα προϊόντος	Μηχανή επιλεκτικής επίστρωσης conformal
Μοντέλο	HS-CC300
Ύψος μετάδοσης	920±20mm
Πλάτος μεταφορέα	50-450mm/ή προσαρμοσμένο
Μετάδοση	Από Αριστερά προς Δεξιά, ή από Δεξιά προς Αριστερά
Ύψος εξαρτήματος	πάνω και κάτω μέγιστο 100mm
Μέγεθος άκρης πλακέτας PCB	≥5mm
Ταχύτητα μεταφοράς	0-12000mm/min
Ταχύτητα κίνησης 3 αξόνων	800mm/s
Ακρίβεια επανάληψης	±0,02mm
Προγράμματα αποθήκευσης	έως 1000
Παροχή ρεύματος	AC220/110V
Πίεση αέρα	4-kgf/cm2
Δεξαμενή κόλλας	10L, χειροκίνητη ανάδευση
Λειτουργία ελέγχου	Βιομηχανικός υπολογιστής + Κάρτα ελέγχου κίνησης
Ρύθμιση γραμμικού οδηγού	Έξυπνη ρύθμιση
Λειτουργία προγραμματισμού	Χειροκίνητη διδασκαλία
Θύρα επικοινωνίας	SMEMA
Πηγή φωτισμού	Αυτοεξοπλισμένη πηγή φωτισμού
Πηγή φωτισμού ανίχνευσης	Αυτοεξοπλισμένη
Λογισμικό	Windows+λογισμικό επίστρωσης
Κινητήρας κίνησης	Βηματικός κινητήρας (2 τεμ)
Λειτουργία κίνησης 3 αξόνων	Σερβοκινητήρας + μονάδα οδηγού βίδας + Ηλεκτρικός κύλινδρος
Αριθμός βαλβίδων καουτσούκ	1 βαλβίδα ψεκασμού + 1 βαλβίδα διανομής
Πλάτος ψεκασμού	3-20mm
Μέθοδος ψεκασμού	Αυτόματη
Συνολική ισχύς	2.6kW
Σώμα μηχανής	Ανοξείδωτο ατσάλι
Βάρος μηχανής	600kg
Διαστάσεις μηχανής	1060x1200x1700mm

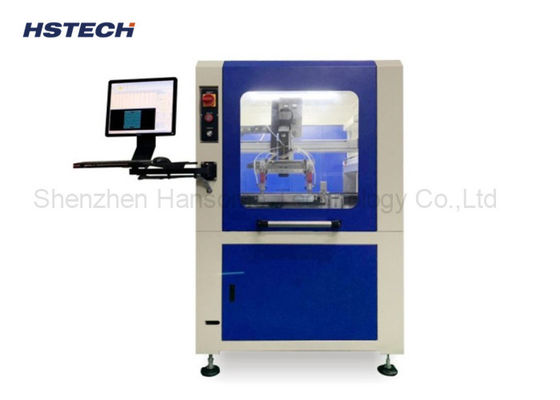

Αυτόματη μηχανή επιλεκτικής συμμόρφωσης για την επεξεργασία PCBA SMT Backstage 0

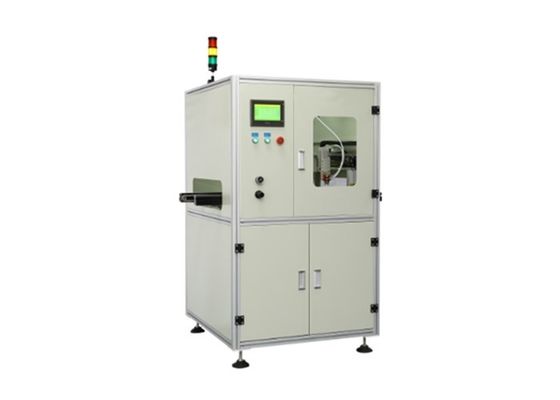

Αυτόματη μηχανή επιλεκτικής συμμόρφωσης για την επεξεργασία PCBA SMT Backstage 1
