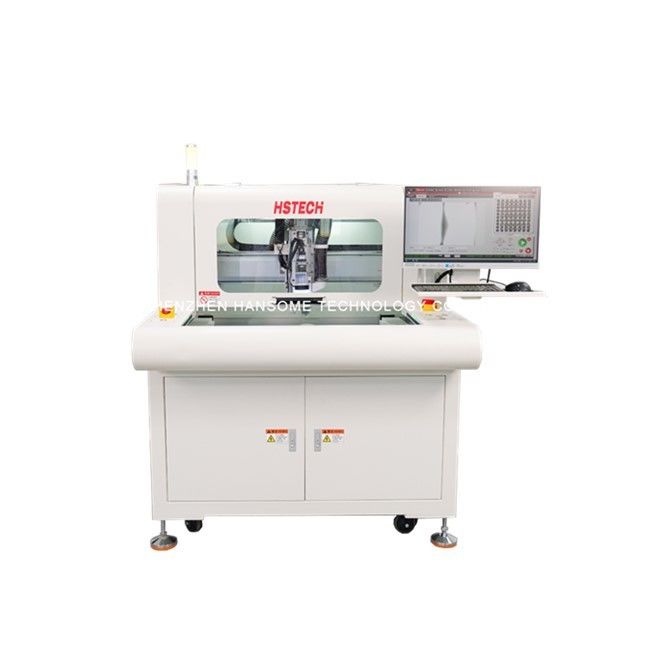

Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec

Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec
Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec

Μεγάλες Εικόνας :  Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HSTECH
Πιστοποίηση: CE
Αριθμό μοντέλου: Βραχίονας-711
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Ξύλινη περίπτωση, προστασία αφρού
Χρόνος παράδοσης: 20~30 ημέρες εργασίας
Όροι πληρωμής: T/T, Western Union, MoneyGram, D/P
Δυνατότητα προσφοράς: 50 σύνολα ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Όνομα προϊόντων: Ευθύγραμμη μηχανή δρομολογητών PCBA σήμα: SMEMA
Μέγεθος PCB: 50x50~350x350mm Συλλέκτης σκόνης: Ναι
Κατεύθυνση μετάδοσης: Αριστερό στο δικαίωμα Παροχή ηλεκτρικού ρεύματος: AC380V, 50/60HZ
Υψηλό φως:

PCB CNC Router

,

τέμνουσα μηχανή pcba

Ενεργοποίηση SMEMA PC σήματος Inline PCB Router Machine με Sycotec Spindle



Εισαγωγή



Αυτό το μηχάνημα είναι ένα πλήρως αυτόματο σύστημα ενδογραμμικού δρομολογητή, με φορτωτή και εκφόρτωση για γραμμή δοκιμής ATE, σπινδύλο υψηλής ταχύτητας, χαμηλή δύναμη άγχους για να κόψει το PCBA και να εξασφαλίσει την ακρίβεια και την καθαρότητα.



Χαρακτηριστικά



1, Χρησιμοποιήστε τη Γερμανία Sycotec Spinde, Max 1000000 RPM και λειτουργία αυτόματης αλλαγής εργαλείων.
2Η βούρτσα ESD στο κάτω μέρος του PCBA, έχει μια τέλεια απορρόφηση σκόνης.
3, Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό Moritex και πηγή φωτός επιπέδου μέτρησης, για υποστήριξη της βαθμονόμησης, της αντιστάθμισης και της τοποθέτησης της μηχανής,με μεγάλη σταθερότητα και ικανότητα κατά της διαταραχής.
4, Τέλεια λύση δρομολόγησης χωρίς Jig, υποστήριξη 20 * 20 ~ 350 * 350mm μέγεθος PCB, και συσκευή λήψης μπορεί να συνειδητοποιήσει γρήγορη αφαίρεση και εγκατάσταση, υψηλή αξιοπιστία και χαμηλό κόστος.
5, τυποποιημένο εργαλειοθεσιακό ρεπερτόριο με τρία είδη 3.175 εργαλείων, καθένα με 10pcs στο εσωτερικό. με ακριβές σύστημα συμπίεσης και σύστημα ανύψωσης, X1, Y1 και Z1 για την αλλαγή των εργαλείων
6, Λύση εκφόρτωσης1: το PCBA μετά τη κοπή τοποθετείται στην ζώνη ESD και στη συνέχεια εισέρχεται στην γραμμή δοκιμής ή συναρμολόγησης.Λύση εκφόρτωσης 2: Με τη μονάδα εκφόρτωσης παρτίδας, η σφραγίδα θα αγγίζει το κουτί του δίσκου.

7Το κοπτήρα φρένασης κινείται από σπινδύλα υψηλής ταχύτητας με τα πλεονεκτήματα μειωμένης δύναμης κοπής, υψηλής ακρίβειας, χαμηλού θορύβου και είναι κατάλληλο για όλα τα σχήματα pcba, όπως στρογγυλή, ευθεία γραμμή, τύπου L ή U,τετράγωνα και τόξα.
8, Win7/Win10 αγγλική έκδοση σύστημα



Προδιαγραφές



Σχήμα ΑΡΜ-710 ΑΡΜ-711
Μέγιστο μέγεθος PCB 350x350 χιλιοστά
Μίν. μέγεθος PCB 50x50 χιλιοστά
Μοντέλο 0.4-6mm
Υψόμετρο μετάδοσης 900±50 mm
Κατεύθυνση μεταφοράς Αριστερά προς τα δεξιά
Ταχύτητα μεταφοράς 1500 mm/s (μέγιστο) ρυθμιζόμενο
Τρόπος φόρτωσης Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος
Ρυθμίσεις πλάτους σιδηροτροχιάς Αυτοματοποιημένο
Διασύνδεση επικοινωνίας SMEMA
Τοποθέτηση PCB Σφίξιμο πάνω και κάτω σιδηροτροχιάς-οδηγού
Σύστημα διαλογής 360° σύστημα περιστροφικού σφραγίσματος, 2 ομάδες ακροφύλλων αναρρόφησης κενού, 4 ομάδες μονάδων μεταφοράς ζώνης ESD/προώθησης ομάδας ομάδας το πολύ
Σπιντέλο κοπής/ταχύτητα 100,000 rpm/min, Γερμανική μάρκα 60,000 rpm/min, Γερμανική μάρκα
Αυτόματη αλλαγή εργαλείου - Ναι, ναι. - Όχι, όχι.
Έλεγχος του μαχαιριού. - Ναι, ναι. - Ναι, ναι.
Ταχύτητα διαχωρισμού 1-100mm/s
Ακριβότητα κοπής ±0,05 mm
Συσκευή άλεσης φ0,8~φ3,0 δεξιάς πλευρικής ονομαστικής αξίας, σκελετός από χάλυβα βολφραμίου
Επαναλαμβανόμενη ακρίβεια θέσης ±0,02 mm
Συντονισμένη ταχύτητα κίνησης 1000 mm/s
Τύπος πλάκας εξωτερικής Η μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας
Συλλογή αποβλήτων Εκφόρτωση μέσω σιδηροτροχιάς
Προγραμματισμός διαδικασιών Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος
Προμήθεια αέρα 5-8 kg/cm3
Ηλεκτρική τροφοδοσία AC380V, 50/60Hz, 3KW
Μέγεθος μηχανής 1000x1300x1600 mm
Βάρος
Περίπου 1000 kg



Μέγεθος μηχανής



Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec 0



Λεπτομέρειες

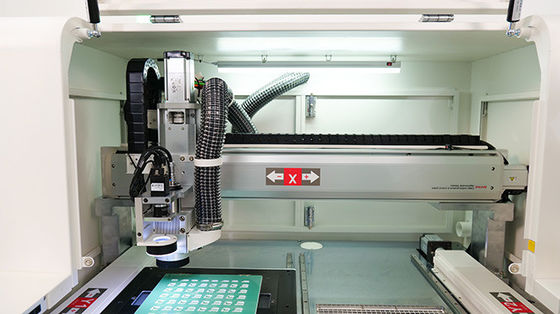

1, Αυτόματη αλλαγή εργαλείου κοπής 2, ανίχνευση σπασμένου μαχαιριού 3, αυτόματη λειτουργία παραγωγής

4, ΣΥΠ στατιστική λειτουργία και σύγκριση ERP σύστημα

5, Επιλέξιμη για ανθεκτικό στην έκρηξη συλλέκτη σκόνης κενού και ανιχνευτή όγκου αέρα



Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec 1

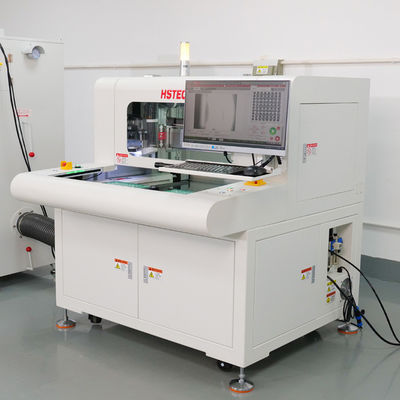

Τέλειο σύστημα δρομολόγησης PCBA χωρίς Jig για να διορθώσει την επιφάνεια, να υποστηρίξει 20x20 ~ 350x350mm μέγεθος pcb και η συσκευή λήψης μπορεί να συνειδητοποιήσει

ταχεία αφαίρεση και εγκατάσταση, υψηλή αξιοπιστία και χαμηλό κόστος.



Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec 2


Εσωτερική εκφόρτωση ζώνης ESD



Λύση εκφόρτωσης 1: το PCBA, αφού διαχωριστεί, τοποθετείται στην ζώνη ESD και στη συνέχεια εισέρχεται στην γραμμή δοκιμής/συναρμολόγησης.



Λύση εκφόρτωσης 2: Με την μονάδα εκφόρτωσης παρτίδας ARM710-1, η ζυγαριά τοποθετείται στο κουτί του ARM710.



Το ευθύγραμμο PC σημάτων μηχανών SMEMA δρομολογητών PCB λειτουργεί με τον άξονα Sycotec 3
