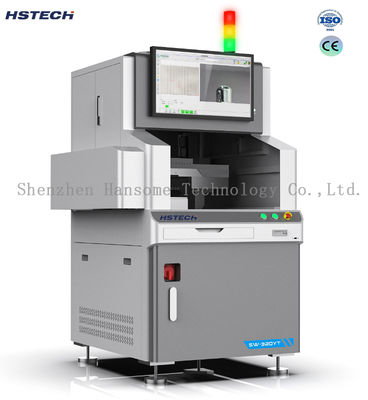

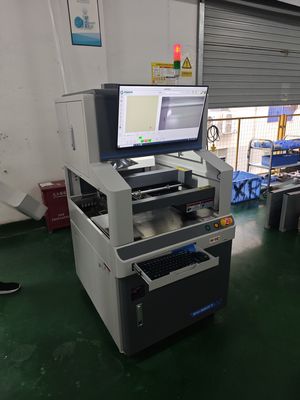

Μηχανή συγκόλλησης επιλεκτικής κυματοειδούς υψηλής ακρίβειας ψεκασμού εκτός γραμμής για παραγωγή μικρών παρτίδων DIP με διάτρητες οπές

Μηχανή συγκόλλησης επιλεκτικής κυματοειδούς υψηλής ακρίβειας ψεκασμού εκτός γραμμής για παραγωγή μικρών παρτίδων DIP με διάτρητες οπές

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	SW‑320YT/450YT
Μούβ:	1 PC
Τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Εκλεκτική συγκολλώντας μηχανή κυμάτων

Πάχος PCB:

0,8-3 mm

Πίεση τροφοδοσίας αέρα:

0,5-0,7 MPa

Χωρητικότητα δεξαμενής ροής:

2 Λ

Ισχύς προθέρμανσης:

Υπέρυθρες 1 KW

Εγγύηση:

1 έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

μηχανή συγκόλλησης κυματοειδούς υψηλής ακρίβειας

επιλεκτικό ρομπότ συγκόλλησης εκτός γραμμής

παραγωγή μικρών παρτίδων DIP με διάτρητες οπές

Περιγραφή του προϊόντος

Μηχανή συγκόλλησης με επιλεκτικά κύματα υψηλής ακρίβειας για την παραγωγή μικρών παρτίδων DIP μέσω τρύπας

Επισκόπηση του προϊόντος

Η μηχανή συγκόλλησης κυμάτων HSTECH είναι σχεδιασμένη γιαΜεικτή ποικιλία, μικρές παρτίδες DIP plug-in συγκόλλησηςΑυτό το ολοκληρωμένο σύστημα συνδυάζει την ψεκασμό ροής, την υπέρυθρη προθέρμανση και την επιλεκτική συγκόλληση κυμάτων σε μια ενιαία συμπαγή μονάδα, επιτρέποντας την ταχεία εκκίνηση της παραγωγής χωρίς προσαρμοσμένα εξαρτήματα.

Με το εξοπλισμό αυτό, το οποίο καταλαμβάνει μόνο περίπου 1 m2, εξοικονομεί πολύτιμο χώρο εργαστηρίου, μειώνοντας σημαντικά την κατανάλωση απορριμμάτων συγκόλλησης σε σύγκριση με τα συμβατικά συστήματα συγκόλλησης κυμάτων.ρεύμαΤο μηχάνημα παρέχει ποσοστό διείσδυσης τσιμέντου σχεδόν 100% με απόδοση συγκόλλησης που υπερβαίνει το 98%,παρέχοντας μια οικονομικά αποδοτική λύση συγκόλλησης PCBA μέσω τρύπας για την ηλεκτρονική αυτοκινήτου, βιομηχανικός έλεγχος και ιατρική ηλεκτρονική βιομηχανία.

Ελέγχονται απόΒιομηχανικές συσκευέςΟι χειριστές μπορούν να ολοκληρώσουν τον προγραμματισμό σε υπολογιστές γραφείου και να εισαγάγουν αρχεία απευθείας στο μηχάνημα για παραγωγή.Η παρακολούθηση βίντεο σε πραγματικό χρόνο και η αυτόματη ανίχνευση ύψους κύματος εξασφαλίζουν ορατές διαδικασίες συγκόλλησης και απλοποίηση της λειτουργίαςΗ κατσαρόλα συγκόλλησης από τιτάνιο προσφέρει εξαιρετική αντοχή στη διάβρωση από το λιωμένο συγκόλλημα με σχεδιασμό γρήγορου αποσπάσματος για εύκολη συντήρηση.

Κύρια πλεονεκτήματα

Ευέλικτη παραγωγή, δεν απαιτείται εγκατάσταση:Υποστηρίζει την ταχεία αλλαγή για πολλά προϊόντα. Τα PCB με ασφαλή διαχωρισμό μπορούν να συγκολληθούν απευθείας χωρίς δαπάνες προσαρμοσμένου εργαλείου για τη δειγματοληψία νέων προϊόντων.
Υπερ-χαμηλό λειτουργικό κόστος:Η χωρητικότητα της κατσαρόλας συγκόλλησης 15KG παράγει μόνο 0.2KG απορριμμάτων συγκόλλησης ανά βάρδια 8 ωρών.5KW μειώνει σημαντικά την κατανάλωση ενέργειας σε σύγκριση με την παραδοσιακή συγκόλληση κυμάτων.
Ανώτερη ποιότητα συγκόλλησης:Η προθέρμανση με υπέρυθρες ακτινοβολίες από δύο πλευρές (πάνω και κάτω) με συγχρονισμένη προθέρμανση και συγκόλληση ελαχιστοποιεί το θερμικό σοκ για θερμικά ευαίσθητα εξαρτήματα.Η αυτόματη ευθυγράμμιση και η μέτρηση ύψους εξασφαλίζουν σταθερή ροή συγκόλλησης με ποσοστό διείσδυσης 100% μέσω της τρύπας και πάνω από 98% απόδοσηΗ προστασία N2 (καθαρότητα 99,999%) παρέχει φωτεινές αρθρώσεις συγκόλλησης με ελάχιστη οξείδωση.
Σύστημα ψεκασμού και συγκόλλησης υψηλής ακρίβειας:Αρχική ιαπωνική Lumina 0,5 mm ακρίβεια ροή ψεκασμού πύραυλο.αντίστοιχα ειδικά ακροφύσια για κάθε σύνδεση για τον ακριβή έλεγχο της δόσης ροής και του χρόνου συγκόλλησης.
Ευφυές λογισμικό και οπτική παρακολούθηση:Ο προγραμματισμός που βασίζεται σε offline εικόνες επιτρέπει την εισαγωγή γραφικών PCB για να σχεδιάσουν διαδρομές συγκόλλησης.
Συμπίεση και εύκολη συντήρηση:Η μονάδα υγρού αερίου είναι φυσικά απομονωμένη από το ηλεκτρικό ντουλάπι για την ενίσχυση της ασφάλειας και την απλούστευση των εργασιών συντήρησης.

Τεχνικές προδιαγραφές

Βιομηχανίες εφαρμογής

Βιομηχανικός έλεγχος PCBA, ηλεκτρονικό εξοπλισμό αυτοκινήτων, εξοπλισμός ασφαλείας, ιατρικό ηλεκτρονικό εξοπλισμό, μονάδες τροφοδοσίας, μονάδες επικοινωνίας, μικροπαρτίδες DIP διατρυφόρου συναρμολόγησης και δειγματοληψίας νέων προϊόντων.

Ετικέτες:

Προδιαγραφές	SW-320YT	SW-450YT
Εφαρμόσιμο μέγεθος PCB	50 × 50 ~ 320 × 250 mm	50 × 50 ~ 450 × 400 mm
Δάχος PCB	0.8-3 mm· μήκος καρφίτσης <3 mm	0.8-3 mm· μήκος καρφίτσης <3 mm
Υψόμετρος στοιχείου	Επάνω πλευρά < 100 mm / Κάτω πλευρά < 50 mm	Επάνω πλευρά < 100 mm / Κάτω πλευρά < 50 mm
Μέγιστο βάρος PCB (με συστατικά)	≤ 5 KG	≤ 5 KG
Κουζίνα για συγκόλληση	Πλήρη κράμα τιτανίου, χωρητικότητα 15KG, ισχύ 1,8 KW	Πλήρη κράμα τιτανίου, χωρητικότητα 15KG, ισχύ 1,8 KW
Δύναμη προθέρμανσης	Υπερκόκκινο 1 KW	Υπερκόκκινο 1 KW
Συνολική ισχύς	Εναλλακτικός ρεύμα 220V, 3,5 kW	Εναλλακτικός ρεύμα 220V, 3,5 kW
Απαιτήσεις για άζωτο	Καθαρότητα 99,999%; Πίεση 0,5 MPa; Καταναλώσεις 20-30 L/min	Καθαρότητα 99,999%; Πίεση 0,5 MPa; Καταναλώσεις 20-30 L/min
Δυνατότητα δεξαμενής ροής	2 λίτρα	2 λίτρα
Πίεση τροφοδοσίας αέρα	00,5-0,7 MPa	00,5-0,7 MPa
Σφουγγάρι συγκόλλησης εσωτερική διάσταση.	φ3-φ20 mm, προσαρμοσμένη υποστήριξη	φ3-φ20 mm, προσαρμοσμένη υποστήριξη
Σύστημα ελέγχου	Βιομηχανικός υπολογιστής + (Windows OS)	Βιομηχανικός υπολογιστής + (Windows OS)
Τρόπος προγραμματισμού	Εικονικό προγραμματισμό εικόνων σε απευθείας σύνδεση / εκτός σύνδεσης	Εικονικό προγραμματισμό εικόνων σε απευθείας σύνδεση / εκτός σύνδεσης
Βάρος μηχανής	120 KG (συμπεριλαμβανομένης της συγκόλλησης 15 KG)	150 KG (συμπεριλαμβανομένης της συγκόλλησης 15 KG)
Εξωτερική διάσταση (με οθόνη)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm
