Αυτοματοποιημένος μεταφορέας SMT PCB υψηλής ταχύτητας με έλεγχο PLC και συμβατότητα SMEMA για μεταφορά PCB

Αυτοματοποιημένος Μεταφορέας PCB Shuttle Υψηλής Ταχύτητας SMT Ελεγχόμενος από PLC Συμβατός με SMEMA Εξοπλισμός για Απρόσκοπτη Μεταφορά Πλακετών Τυπωμένου Κυκλώματος

Εισαγωγή Προϊόντος

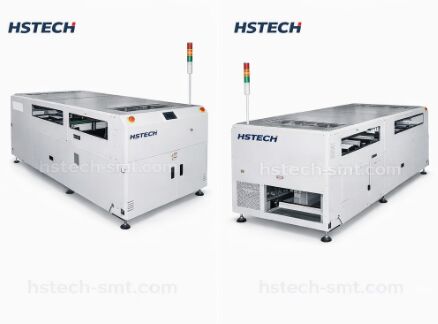

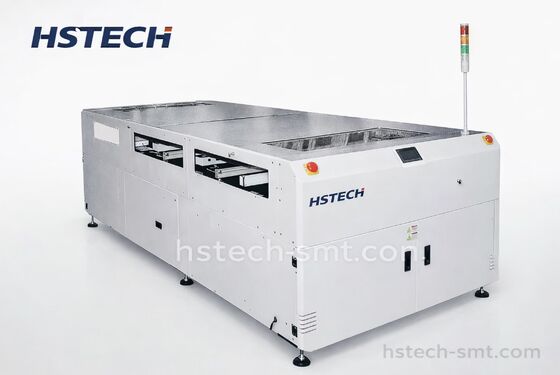

Ο Μεταφορέας PCB Shuttle είναι ένας επαγγελματικός αυτοματοποιημένος εξοπλισμός χειρισμού PCB ειδικά σχεδιασμένος για γραμμές παραγωγής SMT, αφιερωμένος στην επίτευξη σταθερής, αποτελεσματικής και απρόσκοπτης μεταφοράς πλακετών τυπωμένου κυκλώματος μεταξύ διαφορετικών σταθμών επεξεργασίας SMT. Ως βασική βοηθητική συσκευή για γραμμές παραγωγής έξυπνης ηλεκτρονικής κατασκευής, αυτός ο αυτοματοποιημένος Μεταφορέας PCB Shuttle ταιριάζει απόλυτα με τον κυρίαρχο εξοπλισμό SMT, επιλύοντας τα προβλήματα σύνδεσης, μετάδοσης και μετάβασης PCB στη διαδικασία παραγωγής της γραμμής συναρμολόγησης. Εξοπλισμένος με τυπική διεπαφή SMEMA και έξυπνο σύστημα ελέγχου PLC, ο Μεταφορέας PCB Shuttle πραγματοποιεί πλήρως αυτοματοποιημένη μη επανδρωμένη τροφοδοσία, μεταφορά και εναλλαγή shuttle PCB, συνδέοντας αποτελεσματικά εκτυπωτές πάστας συγκόλλησης, μηχανές τοποθέτησης, φούρνους αναρροής, ανιχνευτές AOI και άλλο εξοπλισμό SMT. Είναι συμβατός με διάφορους τύπους PCB σε διαφορετικά μεγέθη και πάχη, με ισχυρή ευελιξία, και είναι ένας απαραίτητος βασικός εξοπλισμός για τη βελτίωση του επιπέδου αυτοματισμού και της συνέχειας παραγωγής των σύγχρονων γραμμών παραγωγής SMT.

Βασικά Χαρακτηριστικά

• Σχεδιασμός Ασφαλείας Ενότητας Κλειστού Τύπου - Εξασφαλίζει ασφαλή λειτουργία διατηρώντας συμπαγή δομή
• Έλεγχος PLC - Παρέχει ακριβή αυτοματοποιημένο έλεγχο για βελτιωμένη αξιοπιστία λειτουργίας
• Βηματικός Κινητήρας & Κίνηση με Ακριβή Ιμάντα - Παρέχει υψηλή ακρίβεια και ομαλή κίνηση για συνεπή χειρισμό PCB
• Ομαλή Ρύθμιση Παράλληλου Πλάτους - Προσφέρει ευέλικτο έλεγχο για να φιλοξενήσει διάφορα μεγέθη PCB
• Προσαρμοσμένη Κατεύθυνση Μεταφοράς - Ρυθμιζόμενη κατεύθυνση βάσει συγκεκριμένων απαιτήσεων πελάτη
• Πίνακας Ελέγχου Οθόνης Αφής - Διαισθητική διεπαφή χρήστη για εύκολη παρακολούθηση και ρυθμίσεις
• Οθόνη Πύργου Τριών Χρωμάτων - Οπτική ένδειξη κατάστασης με κόκκινα, κίτρινα και πράσινα φώτα
• Συμβατότητα SMEMA - Πλήρως συμβατό με τα πρότυπα της Ένωσης Κατασκευαστών Εξοπλισμού Επιφανειακής Στήριξης

Τεχνικές Προδιαγραφές

Κύρια Λειτουργία

Αυτή η μονάδα ανακατευθύνει τη ροή PCB σε διαφορετικά κανάλια, επιτρέποντας ομαλές μεταβάσεις μεταξύ διαμορφώσεων 2 γραμμών προς 1 γραμμή ή 1 γραμμής προς 2 γραμμές. Το σύστημα παρέχει δυναμική ευελιξία δρομολόγησης για βελτιστοποιημένες λειτουργίες χειρισμού PCB.

Τεχνικές Παράμετροι

• Ύψος Μεταφοράς: 910±20mm
• Απόσταση Μετατόπισης: Τυπικό 2000mm ή προσαρμόσιμο
• Χρόνος Μετατόπισης: Προσαρμόσιμο βάσει αναγκών παραγωγής
• Αριθμός Αυτοκινήτων Μετατόπισης: Μονό ή διπλό αυτοκίνητο (προαιρετικό)
• Μέθοδος Μετατόπισης: Βηματικός κινητήρας + ιμάντας μεταφοράς
• Σταθερή Ράγα: 1η και 4η ράγα σταθερές για σταθερότητα

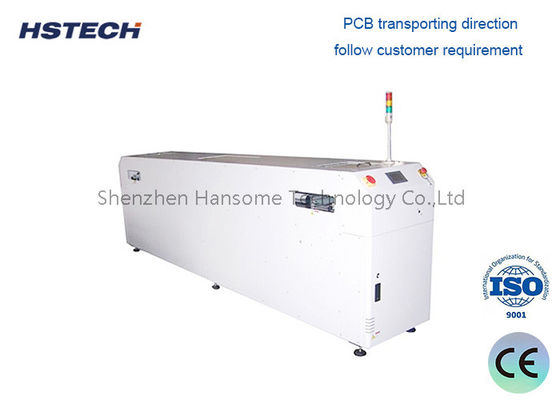

• Κατεύθυνση Μεταφοράς: Αριστερά-Δεξιά ή Δεξιά-Αριστερά για ευέλικτη διαμόρφωση γραμμής
• Λειτουργία Μεταφοράς PCB: 2 σε 1 έξω, 1 σε 2 έξω, ή 2 σε 2 έξω επιλογές
• Πίεση Αέρα: 4-6 bar
• Πάχος PCB: Ελάχιστο 0.4mm
• Σήμα: Συμβατό με SMEMA

Τυπικές Εφαρμογές

• Εξισορρόπηση Γραμμής SMT: Γεφύρωση χρονικών κενών κύκλου μεταξύ γρήγορων μηχανών pick-and-place και πιο αργών φούρνων αναρροής ή σταθμών επιθεώρησης.
• Συναρμολόγηση Διπλής Όψης: Προσωρινή αποθήκευση και μεταφορά PCB μεταξύ διαδικασιών τοποθέτησης πρώτης και δεύτερης όψης.
• Κατασκευή Ηλεκτρονικών Αυτοκινήτων: Διασφάλιση σταθερής μεταφοράς μεγάλων PCB για παραγωγή ECU, αισθητήρων και μονάδων ισχύος.
• Συναρμολόγηση Ηλεκτρονικών Καταναλωτικών Προϊόντων: Χειρισμός παραγωγής υψηλού όγκου PCB για smartphones, tablets και φορητές συσκευές με μηδενικό χρόνο διακοπής λειτουργίας.
• Ανάδοχοι Κατασκευαστές (CEMs): Γρήγορη προσαρμογή σε διαφορετικά έργα πελατών με ρυθμιζόμενη χωρητικότητα buffer και ταχύτητα μεταφοράς.

Γιατί να Επιλέξετε τον Μεταφορέα PCB Shuttle μας;

Σε αντίθεση με τους βασικούς μεταφορείς μεταφοράς που βασίζονται σε απλή κίνηση ιμάντα χωρίς δυνατότητα buffering, ο μεταφορέας shuttle μας συνδυάζει μεταφορά υψηλής ταχύτητας με έξυπνο buffering για την εξάλειψη των διακοπών γραμμής που προκαλούνται από ασυμφωνίες διαδικασιών. Το ενισχυμένο ατσάλινο πλαίσιο με αντιδονητικά πόδια εξασφαλίζει σταθερή λειτουργία ακόμη και στη μέγιστη ταχύτητα, ενώ ο αρθρωτός σχεδιασμός επιτρέπει εύκολη συντήρηση με πρόσβαση στα φθειρόμενα μέρη χωρίς εργαλεία. Η διεπαφή HMI παρέχει δεδομένα σε πραγματικό χρόνο για τον αριθμό των πλακετών, τον χρόνο μεταφοράς και την κατάσταση του buffer, επιτρέποντας στους χειριστές να βελτιστοποιήσουν την απόδοση της γραμμής και να εντοπίσουν πιθανά προβλήματα πριν προκαλέσουν χρόνο διακοπής λειτουργίας.

Προσφέρουμε επίσης προσαρμόσιμες χωρητικότητες buffer, εκτεταμένα μήκη μεταφορέων και εκδόσεις συμβατές με καθαρό χώρο για ευαίσθητα περιβάλλοντα κατασκευής.

Έτοιμοι να Εξαλείψετε τα Σημεία Συμφόρησης στη Γραμμή SMT σας;

Σταματήστε να χάνετε χρόνο παραγωγής λόγω ασυμφωνιών διαδικασιών. Ο Μεταφορέας PCB Shuttle μας εξασφαλίζει ομαλή, συνεχή ροή μεταξύ όλων των σταθμών, μεγιστοποιώντας την απόδοση και την αποτελεσματικότητα της γραμμής σας. Επικοινωνήστε μαζί μας σήμερα για ένα προσαρμοσμένο σχέδιο ενσωμάτωσης, ζωντανή επίδειξη ή ανταγωνιστική προσφορά - ας σας βοηθήσουμε να μετατρέψετε τη γραμμή παραγωγής σας σε μια μονάδα υψηλής ταχύτητας και υψηλής απόδοσης.
