PCB Destacker Automatic Bare Board Loader PCB handling equipment for SMT Lines

PCB Destacker Automatic Bare Board Loader PCB handling equipment for SMT Lines

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-DS400
Μούβ:	1 PC
Τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Αποστολέας PCB

Άλλο Όνομα:

Γυμνός επιτραπέζιος φορτωτής

Πάχος PCB:

0.6~4.0mm

Πίεση αέρα:

0,6 MPa

Τροφοδοτικό:

AC110V/220V,μονοφασική

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

αυτόματος στοιβακτής PCB για SMT

εξοπλισμός φόρτωσης άδειων πλακετών

Μηχανή χειρισμού PCB με εγγύηση

Περιγραφή του προϊόντος

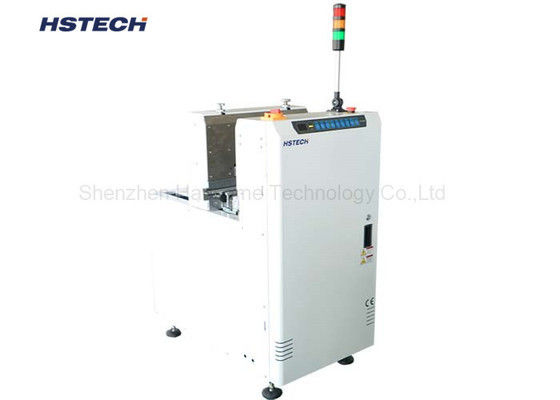

Αυτοματοποιημένος απομακρυντής PCB για γραμμές παραγωγής SMT

ΗHSTECH Destacker (φορτιστής γυμνών σκαφών)είναι μια αυτόματη λύση φόρτωσης PCB σχεδιασμένη για την αποτελεσματική διάκριση και φόρτωση γυμνών PCB σε μια γραμμή παραγωγής SMT. Με έλεγχο προγράμματος PLC, σταθερή δομή αλουμινίου,Συμφωνία ζώνης μεταφοράς ασφαλείας ESD και SMEMA, το μηχάνημα παρέχει μια πρακτική λύση για τον αυτοματοποιημένο χειρισμό PCB.

Ο Destacker έχει σχεδιαστεί για περιβάλλοντα παραγωγής όπου η συνεχής φόρτωση PCB, η γρήγορη αλλαγή προϊόντος και η σταθερή μεταφορά πλακέτων είναι σημαντικές.λειτουργία διέλευσης, παρέχοντας μεγαλύτερη ευελιξία κατά την ενσωμάτωση της μηχανής σε διαφορετικές διαμορφώσεις παραγωγής PCB.

Η HSTECH προσφέρει δύο τυποποιημένα μοντέλα,HS-DS400καιΕιδικότερα, το HS-DS530, που υποστηρίζει διαφορετικές σειρές μεγεθών PCB για την κάλυψη διαφόρων απαιτήσεων παραγωγής.

Βασικά χαρακτηριστικά

Έλεγχος προγράμματος PLC

Ο Destacker χρησιμοποιείΈλεγχος προγράμματος PLCΤο σύστημα ελέγχου που βασίζεται σε PLC παρέχει σταθερή και βολική λειτουργία για την καθημερινή παραγωγή,που επιτρέπουν στη μηχανή να λειτουργεί ως μέρος ενός αυτοματοποιημένου συστήματος επεξεργασίας PCB SMT.

Δομή από βαρύ αλουμίνιο

Η μηχανή υιοθετείδομή από αλουμίνιο με βαρύ υπόγειο σχέδιοΗ ενισχυμένη βάση βοηθά στην αποτροπή ανεπιθύμητων μετατοπίσεις της μηχανής κατά τη διάρκεια της λειτουργίας και παρέχει μια σταθερή πλατφόρμα για συνεχή χειρισμό PCB.Αυτό το σχέδιο είναι ιδιαίτερα κατάλληλο για περιβάλλοντα παραγωγής όπου η σταθερότητα του εξοπλισμού είναι σημαντική για την αξιόπιστη μεταφορά πλακέτων.

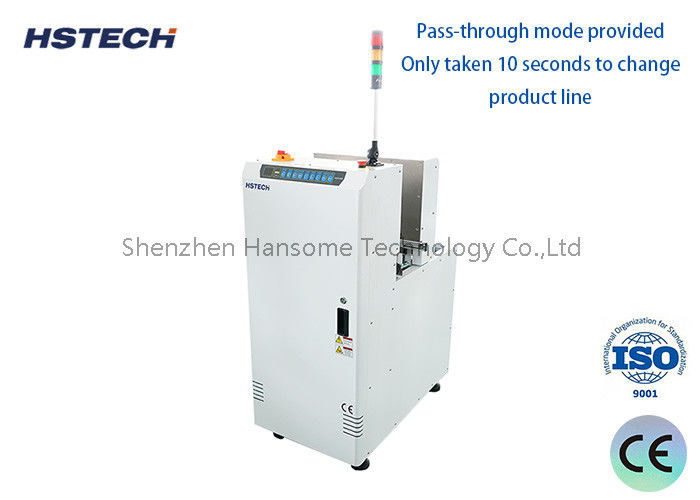

Τρόπος διέλευσης

Αλειτουργία διέλευσηςΤο Destacker μπορεί να ρυθμιστεί ανάλογα με τη διάταξη παραγωγής για να υποστηρίζει διαφορετικές απαιτήσεις χειρισμού PCB,διευκόλυνση της ενσωμάτωσης με εξοπλισμό SMT άνω και κατωτέρω.

Γρήγορη αλλαγή προϊόντος

Ο αποσυναρμολογητής είναι σχεδιασμένος για εύκολη αλλαγή προϊόντος.απαιτούνται μόνο περίπου 10 δευτερόλεπτα για να αλλάξει η σειρά προϊόντωνΑυτή η ταχεία δυνατότητα αλλαγής είναι ιδιαίτερα χρήσιμη για περιβάλλοντα παραγωγής που χειρίζονται πολλαπλά μοντέλα PCB και συχνές αλλαγές προϊόντων.

Χρησιμοποιήσιμος έλεγχος

Τα χαρακτηριστικά της μηχανήςβολικά κουμπιά ελέγχουγια απλή λειτουργία.επιλογή ελέγχου με οθόνη αφήςΤο σύστημα αυτό είναι επίσης διαθέσιμο, παρέχοντας μια εναλλακτική διεπαφή για τους πελάτες που απαιτούν μια πιο βολική εμπειρία χειρισμού μηχανών.

Αδιάλειπτη φόρτωση PCB

Το Destacker υποστηρίζειαδιάλειπτη φόρτωση, συμβάλλοντας στη διατήρηση μιας συνεχούς παροχής PCB στη γραμμή παραγωγής.Αυτό το χαρακτηριστικό μπορεί να μειώσει τις περιττές διακοπές κατά τη διάρκεια του χειρισμού PCB και είναι κατάλληλο για αυτοματοποιημένα περιβάλλοντα παραγωγής SMT όπου απαιτείται σταθερή τροφοδοσία πλακέτων.

Η ζώνη μεταφοράς ESD

Η μηχανή είναι εξοπλισμένη μεΗ ζώνη μεταφοράς ESDΟ σχεδιασμός μεταφοράς με προσανατολισμό ESD είναι κατάλληλος για περιβάλλοντα κατασκευής ηλεκτρονικών συσκευών όπου η ηλεκτροστατική προστασία αποτελεί σημαντική σκέψη κατά τον χειρισμό των PCB.

Εξυπνή εμφάνιση σφάλματος μηχανής

Ο Destacker παρέχει ένα αυτοπρογραμματισμένοσύστημα απεικόνισης σφαλμάτων μηχανήςΚάθε κωδικός σφάλματος αντιστοιχεί στις σχετικές οδηγίες συντήρησης, οι οποίες τοποθετούνται στην πίσω πλευρά της πόρτας του μηχανήματος.Αυτό επιτρέπει στους χειριστές και το προσωπικό συντήρησης να εντοπίζουν γρήγορα τον τύπο σφάλματος μηχανής και να ανατρέχουν στις αντίστοιχες πληροφορίες συντήρησης.

Εναρμόνιση SMEMA

Ο Αποσπάστης είναι...Συμβατό με το SMEMA, καθιστώντας το κατάλληλο για ενσωμάτωση με συμβατό εξοπλισμό παραγωγής SMT.Αυτό επιτρέπει το Bare Board Loader να ενσωματωθεί σε ένα αυτοματοποιημένο σύστημα επεξεργασίας PCB μαζί με άλλους εξοπλισμούς γραμμής SMT.

Πώς λειτουργεί ο εντοπιστής PCB

ΗΚαθαρό φορτιστή πλακέτας / αποσυναρμολογητή PCBτοποθετείται στην αρχή της γραμμής παραγωγής PCB.και το Destacker διαχωρίζει και μεταφέρει τα πλαίσια ξεχωριστά στο μεταγενέστερο εξοπλισμό παραγωγής.

Το μηχάνημα συνεχίζει στη συνέχεια τη διαδικασία φόρτωσης σύμφωνα με την προγραμματισμένη ακολουθία λειτουργίας, παρέχοντας σταθερή παροχή γυμνών PCB στη γραμμή SMT.Αυτός ο τύπος αυτοματοποιημένου χειρισμού PCB μπορεί να βοηθήσει τους κατασκευαστές να μειώσουν το χειρισμό με το χέρι και να βελτιώσουν τη συνέπεια της τροφοδοσίας PCB μεταξύ των διαδικασιών.

Σχεδιασμένο για επεξεργασία PCB SMT

Το HSTECH Destacker είναι κατάλληλο για τις γραμμές παραγωγής PCB όπου απαιτείται αυτοματοποιημένη φόρτωση γυμνών πλακών.

Γραμμές παραγωγής SMT
Γραμμές συναρμολόγησης PCB
Κατασκευή PCBA
Κατασκευή ηλεκτρονικών
Παραγωγή EMS
Παραγωγή ηλεκτρονικών προϊόντων OEM/ODM
Αυτοματοποιημένα συστήματα επεξεργασίας PCB

Μπορεί να χρησιμοποιηθεί ως μέρος μιας ευρύτερης λύσης επεξεργασίας PCB μαζί μεΣυσκευές μεταφοράς PCB, αποσβεστήρες, εκφόρτωσης και λοιπό εξοπλισμό γραμμών SMT.

Τεχνικές προδιαγραφές

Σχήμα	Αποδοτικό μέγεθος PCB	Μέγεθος μηχανής	Βάρος
HS-DS400	50 × 50 - 400 × 400 mm	505 × 825 × 1200 mm	200 κιλά
Ειδικότερα, το HS-DS530	50 × 50 - 530 × 500 mm	600 × 920 × 1200 mm	250 κιλά

Γιατί να επιλέξετε τον αποσυναρμολογητή PCB HSTECH;

Σταθερή επεξεργασία PCB

Η βαριά δομή αλουμινίου και ο βαρύς σχεδιασμός του πυθμένα συμβάλλουν στην εξασφάλιση σταθερής λειτουργίας του εξοπλισμού κατά τη φόρτωση PCB.

Ευέλικτη παραγωγή

Η λειτουργία διέλευσης και η συμβατότητα SMEMA επιτρέπουν την ενσωμάτωση της μηχανής σε διαφορετικές διαμορφώσεις παραγωγής SMT.

Γρήγορη αλλαγή

Περίπου10 δευτερόλεπτααπαιτούνται για την αλλαγή σειράς προϊόντων, καθιστώντας την μηχανή κατάλληλη για περιβάλλοντα παραγωγής με πολλαπλά μοντέλα PCB.

Συνεχής φόρτιση

Η λειτουργία αδιάλειπτης φόρτωσης συμβάλλει στη διατήρηση μιας συνεχούς παροχής PCB για τις διαδικασίες SMT.

Εύκολη συντήρηση

Η προγραμματισμένη εμφάνιση σφαλμάτων και οι αντίστοιχες οδηγίες συντήρησης βοηθούν τους χειριστές να εντοπίζουν τα προβλήματα του μηχανήματος με μεγαλύτερη αποτελεσματικότητα.

Προστασία ESD

Η ζώνη μεταφοράς ESD έχει σχεδιαστεί για εφαρμογές επεξεργασίας PCB σε περιβάλλοντα παραγωγής ηλεκτρονικών συσκευών.

Τυπική εφαρμογή γραμμής SMT

Μια τυπική διαμόρφωση επεξεργασίας PCB μπορεί να οργανωθεί ως εξής:

Εφοδιασμός με γυμνό PCB -> Αποθήκευση PCB -> Μεταφορέας -> Τύπος με πάστα συγκόλλησης -> Διαλογή και τοποθέτηση -> Επιστροφή -> AOI -> Εφοδιασμός με PCB

Ο HSTECH Destacker μπορεί να χρησιμεύσει ωςεξοπλισμός φόρτωσης PCB στο μπροστινό άκροΓια τους κατασκευαστές που αναβαθμίζουν μια υφιστάμενη γραμμή παραγωγής,το Destacker μπορεί επίσης να θεωρηθεί ως λύση αυτοματισμού για τη μείωση των χειροκίνητων εργασιών φόρτωσης PCB.

Διαχωριστής PCB για την παραγωγή πολλαπλών PCB

Για τους κατασκευαστές EMS και PCBA που χειρίζονται διαφορετικά μοντέλα PCB, η ταχεία αλλαγή προϊόντος μπορεί να αποτελέσει σημαντικό μέρος της ευελιξίας της παραγωγής.Το HSTECH Destacker έχει σχεδιαστεί με μια γρήγορη αλλαγήΤο σύστημα αυτό είναι κατάλληλο για περιβάλλοντα παραγωγής όπου διαφορετικά προϊόντα PCB πρέπει να επεξεργαστούν στην ίδια γραμμή.

Σε συνδυασμό με τον έλεγχο PLC, την βολική λειτουργία και τη λειτουργία διέλευσης, το μηχάνημα παρέχει μια πρακτική λύση για αυτοματοποιημένο χειρισμό γυμνών PCB.
