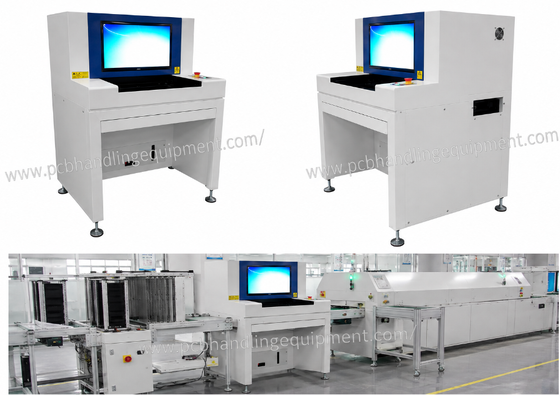

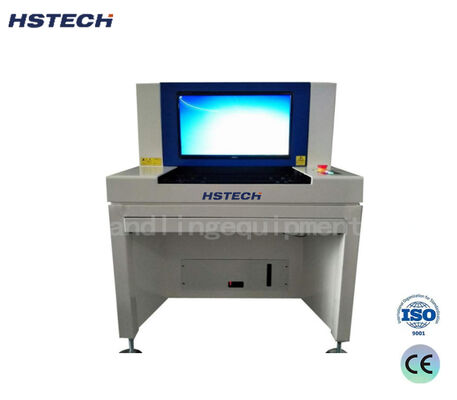

Μηχανή Αυτόματης Οπτικής Επιθεώρησης (AOI) Εκτός Γραμμής για Γραμμές Παραγωγής Ηλεκτρονικών Συνελεύσεων SMT και DIP

Προηγμένος οπτικός εξοπλισμός οπτικού ελέγχου PCBA εκτός γραμμής, σχεδιασμένος για γραμμές παραγωγής ηλεκτρονικών συναρμολογήσεων SMT και DIP, αντικαθιστώντας τον παραδοσιακό χειροκίνητο έλεγχο με αυτοματοποιημένη οπτική τεχνολογία.

Αυτή η μηχανή AOI χρησιμοποιεί σύγχρονη οπτική απεικόνιση και επαγγελματικούς αλγορίθμους ανάλυσης εικόνας για τη λήψη εικόνων PCB υψηλής ευκρίνειας και τον αυτόματο εντοπισμό ελαττωμάτων εξαρτημάτων και συγκολλήσεων. Βελτιώνει σημαντικά την αποδοτικότητα του ποιοτικού ελέγχου σε σύγκριση με τις χειροκίνητες μεθόδους ελέγχου.

Υποστηρίζει έλεγχο μετά από εκτύπωση πάστας SMT, συγκόλληση αναρροής και διαδικασίες συγκόλλησης με κύμα DIP. Ιδανικό για ηλεκτρονική κατασκευή πολλαπλών παραλλαγών, μικρής έως μεσαίας παρτίδας με σταθερή απόδοση και εύκολη συντήρηση.

Οι βιομηχανικές κάμερες CCD υψηλής ταχύτητας καταγράφουν εικόνες PCBA σε πραγματικό χρόνο. Οι πολυδιάστατοι αλγόριθμοι αναλύουν και συγκρίνουν αυτές τις εικόνες με τυπικά δείγματα αναφοράς. Το σύστημα εντοπίζει αυτόματα ελαττώματα, επισημαίνει θέσεις, αποθηκεύει στιγμιότυπα και δημιουργεί ολοκληρωμένες αναφορές ελέγχου.

• Αξιόπιστη Αυτοματοποίηση: Ποσοστό ανίχνευσης 99%+ εξαλείφει την παρέμβαση ανθρώπινου παράγοντα και μειώνει το μακροπρόθεσμο κόστος παραγωγής
• Συμβατότητα Πολλαπλών Διαδικασιών: Μία μηχανή χειρίζεται τις απαιτήσεις ελέγχου συναρμολόγησης SMT και DIP
• Προηγμένη Σουίτα Λογισμικού: Εισαγωγή δεδομένων CAD, προγραμματισμός εκτός γραμμής, αναγνώριση OCR, στατιστικά SPC και ολοκληρωμένες δυνατότητες αναφοράς
• Δομή Μηχανικής Ακριβείας: Βάση υψηλής ακαμψίας με βίδες ακριβείας και γραμμικούς οδηγούς εξασφαλίζει σταθερή επαναληπτική ακρίβεια
• Εξαρτήματα Υψηλής Ποιότητας: Σύστημα κίνησης Servo, ηλεκτρικά εξαρτήματα OMRON και φωτισμός LED RGB μακράς διάρκειας για αξιόπιστη λειτουργία

• Υπερβολική συγκόλληση και ανεπαρκής συγκόλληση
• Κενά συγκόλλησης και γέφυρες βραχυκυκλώματος
• Μη προεξέχοντα pins και άλλες αστοχίες συγκόλλησης

• Λείποντα, μετατοπισμένα, λάθος ή ανάποδα εξαρτήματα
• Τυλιγμένα, κατεστραμμένα ή μολυσμένα εξαρτήματα
• Ψυχρή συγκόλληση, ανεπαρκής/υπερβολική συγκόλληση, γέφυρες και προβλήματα ανοιχτού κυκλώματος

• Εξαγωγή χρώματος και στατιστική ανάλυση
• Αναγνώριση χαρακτήρων OCR και ανάλυση απόστασης χρώματος
• Ανίχνευση βραχυκυκλώματος γέφυρας IC
• Ανάλυση αναλογίας μαύρου-λευκού και φωτεινότητας
• Ανάλυση ομοιότητας σχήματος και εισαγωγή δεδομένων CAD
• Στατιστικά διαδικασίας SPC και διαχείριση αδειών χειριστή
• Σάρωση barcode και έλεγχος πολλαπλών πλακετών
• Δικτύωση πολλαπλών μηχανών και προσαρμοσμένες βιβλιοθήκες εξαρτημάτων
• Εξαγωγή ημερήσιων/εβδομαδιαίων/μηνιαίων αναφορών
• Σύνδεση με πολλαπλούς σταθμούς επισκευής

Ηλεκτρονικά ευρείας κατανάλωσης, πίνακες βιομηχανικού ελέγχου, μονάδες ισχύος, εξοπλισμός επικοινωνιών, ηλεκτρονικά αυτοκινήτων, ιατρικές συσκευές και άλλοι κατασκευαστές με απαιτήσεις ποιοτικού ελέγχου συγκόλλησης SMT & DIP. Ιδιαίτερα κατάλληλο για γραμμές παραγωγής με συχνές αλλαγές προϊόντων και μικτές παραγγελίες μικρής παρτίδας.

• Παρέχεται εγκατάσταση μηχανής επί τόπου, θέση σε λειτουργία και εκπαίδευση χειριστών
• Πλήρης εγγύηση μονάδας 12 μηνών σε ισχύ από την παραλαβή του μηχανήματος
• Όλες οι βλάβες που δεν οφείλονται σε ανθρώπινο παράγοντα επισκευάζονται δωρεάν κατά τη διάρκεια της εγγύησης
• Συνεχής τεχνική υποστήριξη και διαθεσιμότητα ανταλλακτικών μετά την εγγύηση
• Απομακρυσμένη αντιμετώπιση προβλημάτων μέσω διαδικτύου για ελαχιστοποίηση του χρόνου διακοπής παραγωγής
