Αυτόματη ρομποτική μηχανή συγκόλλησης 5 αξόνων διπλού τραπεζιού Προγραμματιζόμενο χειριστήριο για συναρμολόγηση PCB

Αυτόματη ρομποτική μηχανή συγκόλλησης 5 αξόνων διπλού τραπεζιού Προγραμματιζόμενο χειριστήριο για συναρμολόγηση PCB

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	Ειδικά για την κατασκευή οχημάτων:
Μούβ:	1 PC
Τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Ρομπότ συγκόλλησης επιτραπέζιου

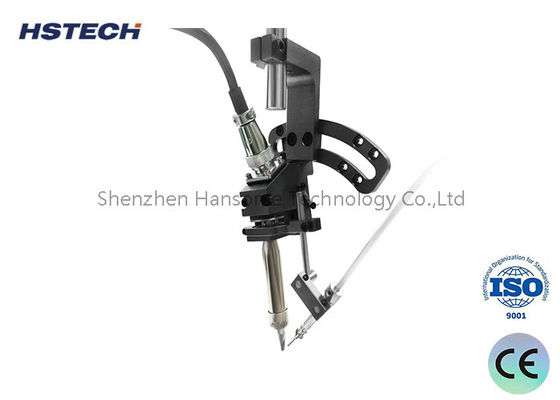

Κεφαλή συγκόλλησης:

Ενιαία άκρη

Περιστροφή:

360 μοιρών

Σύστημα:

Εγχειρητικός προγραμματισμός, γρήγορη εναλλαγή

Βάρος μηχανής:

90 κιλά

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

Ρομποτική μηχανή συγκόλλησης 5 αξόνων

προγραμματιζόμενο ρομπότ συναρμολόγησης PCB

Ρομπότ αυτόματης συγκόλλησης διπλού τραπεζιού

Περιγραφή του προϊόντος

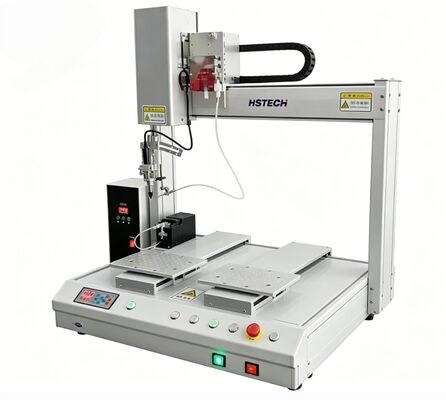

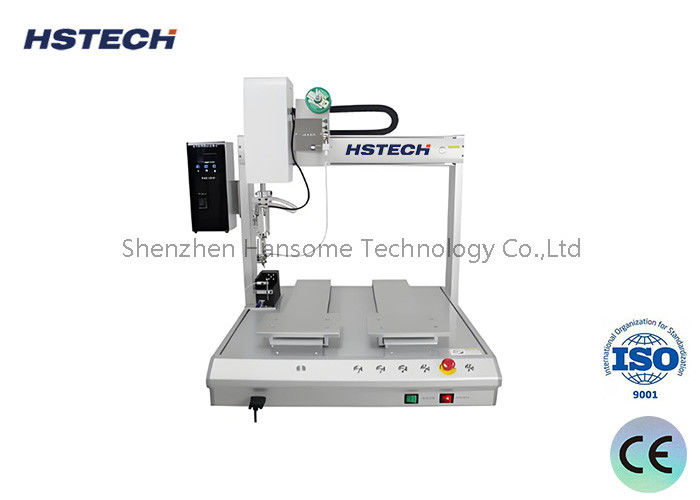

Αυτόματη μηχανή συγκόλλησης ρομπότ διπλού τραπεζιού 5 άξων

Η μηχανή ρομποτικής συγκόλλησης HS-S5331R 5 άξων διπλού τραπεζού είναι μια έξυπνη αυτοματοποιημένη λύση συγκόλλησης που έχει σχεδιαστεί για ακριβή ηλεκτρονική συναρμολόγηση.Εξοπλισμένα με διπλό σταθμό εργασίας και σύστημα κίνησης 5 άξων, αυτή η ρομποτική πλατφόρμα συγκόλλησης παρέχει σταθερή, συνεπή συγκόλληση υψηλής ποιότητας για PCBA, συνδέσμους, τερματικά καλωδίων και μικροσκοπικά ηλεκτρονικά εξαρτήματα.

Βασικά χαρακτηριστικά

Σύστημα συγκόλλησης κίνησης 5 άξων:Πολυδιάστατη κίνηση με 360° περιστρεφόμενο άξονα R επιτρέπει την ευέλικτη συγκόλληση σε περίπλοκες γωνίες και χειρίζεται αποτελεσματικά τις ακανόνιστες θέσεις συγκόλλησης
Έλεγχος κίνησης σταπτήρα:Ο σταδιακός κινητήρας + το σύστημα μεταφοράς ζώνης χρονισμού παρέχει σταθερή λειτουργία, χαμηλή δόνηση και εξαιρετική σταθερότητα θέσης για συνεχή παραγωγή πολλών ωρών
Ακριβής έλεγχος θερμοκρασίας και σπασμένου κασσίτερου:Η παρακολούθηση της θερμοκρασίας σε πραγματικό χρόνο με ακριβή έλεγχο του σπασμένου κασσίτερου αποτρέπει την υπερβολική συγκόλληση, τις αρθρώσεις ψυχρής συγκόλλησης, τις γέφυρες και τις χάντρες κασσίτερου
Υψηλού επιπέδου γραμμική τροχιά καθοδήγησης:Η υψηλής ποιότητας γραμμική δομή καθοδήγησης εξασφαλίζει εξαιρετικά ομαλή, επίπεδη κίνηση, ελαχιστοποιεί την απόκλιση κίνησης και παρατείνει τη διάρκεια ζωής του μηχανήματος
Πολλαπλές συνθήκες συγκόλλησης:Υποστηρίζει τη συγκόλληση στο σημείο (η συγκόλληση στο σημείο) και τη συγκόλληση με αντίσταση, προσαρμόσιμη για να ταιριάζει στις διαφορετικές απαιτήσεις συγκόλλησης του εργαστηρίου
Μηχανικός βραχίονας υψηλής αντοχής από κράμα αλουμινίου:Προσαρμοσμένη δομή κεραυνοειδούς κράματος είναι αντιτριβή, αντιδιαμόρφωση, διατήρηση της δομικής σταθερότητας υπό μακροχρόνια συνεχή λειτουργία
Διδάξτε Προγραμματισμό Κεραυλιού:Χρήστη φιλικό φορητό κουτί διδασκαλίας για εύκολο προγραμματισμό μονοπατιού με αποθήκευση έως 99 ομάδων ανεξάρτητων προγραμμάτων συγκόλλησης
Ενσωματωμένο σύστημα φίλτρου καθαρισμού καπνού:Προστατεύει την κορυφή του σιδηρουργείου από τη διάβρωση και βελτιώνει το περιβάλλον στο εργαστήριο

Τεχνικές προδιαγραφές

Σχήμα	Ειδικά για την κατασκευή οχημάτων:
Δραστηριώδης εύρος X/Y1/Y2/Z	500 × 300 × 300 × 100 mm
Ρ περιστροφή άξονα	360°
XYZ Μέγιστη ταχύτητα κίνησης	300 mm/s
Σύστημα οδήγησης	Στάδιο κινητήρα + ζώνη χρονομέτρου
Επαναλαμβάνετε την ακρίβεια θέσης	±0,02 mm
Τρόπος λειτουργίας	Πλήρως αυτόματο
Μέθοδος προγραμματισμού	Εγχειρησιακό προγραμματισμό μέσω Teach Pendant
Σύστημα ελέγχου	Σύστημα ελέγχου σταθερής θερμοκρασίας
Μονάδα ελέγχου	Ελεγκτική επιτροπή
Βάρος μηχανής	90 κιλά
Συνολική διάσταση (L × W × H)	716 × 585 × 800 mm
Ηλεκτρική τροφοδοσία	220V, 50 ̇ 60 Hz
Περιοχή ελέγχου θερμοκρασίας	0°550°C
Μέθοδος καθαρισμού κορυφής συγκόλλησης	Αεροπνευματικό καθαρισμό
Διασύνδεση εξωτερικής επικοινωνίας	USB + RS232
Μέθοδοι συγκόλλησης	Σημεία συγκόλλησης / συρρίκνωση συγκόλλησης
Εργασιακό περιβάλλον Θερμοκρασία και υγρασία	5°40°C, 20%~90% RH (μη συμπυκνωτικό)

Σενάρια εφαρμογής

Κατάλληλο για την αυτοματοποιημένη επεξεργασία συγκόλλησης πλακών κυκλωμάτων PCB, εύκαμπτων πλακών FPC, ηλεκτρονικών συνδέσεων, τερματικών συστοιχιών συρματόπλεγματος, αισθητήρων, μικρών ενοτήτων, εξαρτημάτων ήχου, καταναλωτικών ηλεκτρονικών προϊόντων,ιατρική ηλεκτρονική, και ηλεκτρονικές συναρμολογίες αυτοκινήτων.

Πλεονεκτήματα του προϊόντος

Σχεδιασμός εναλλασσόμενης εργασίας διπλού τραπεζιού:Δύο σταθμοί εργασίας εργάζονται εναλλάξ, εξοικονομώντας χρόνο αναμονής φόρτωσης/αφόρτωσης και αυξάνοντας την αποτελεσματικότητα της παραγωγής
Υψηλή συνέπεια συγκόλλησης:Αντικαθιστά την χειροκίνητη συγκόλληση, εξαλείφει την ασταθή ποιότητα που προκαλείται από την ανθρώπινη λειτουργία και μειώνει το ποσοστό ελαττωμάτων
Απλή λειτουργία & χαμηλό κόστος μάθησης:Ο διαδραστικός προγραμματισμός μάθησης επιτρέπει στους χειριστές να ολοκληρώνουν την επεξεργασία προγράμματος γρήγορα χωρίς επαγγελματικές γνώσεις προγραμματισμού
Σχεδιασμός φιλικός προς το περιβάλλον:Το ολοκληρωμένο σύστημα καθαρισμού καπνού απομακρύνει τους καπνούς συγκόλλησης και πληροί τα εργοστασιακά περιβαλλοντικά πρότυπα
Μακρά διάρκεια ζωής και χαμηλό κόστος συντήρησης:Το ανοξείδωτο πλαίσιο από κράμα και τα αξιόπιστα εξαρτήματα μετάδοσης υποστηρίζουν τη μακροχρόνια αδιάλειπτη βιομηχανική παραγωγή
