Υψηλή απόδοση 90° 180° PCB Γύρνα μεταγωγική αλλαγή κατεύθυνσης με 3 χρώματα το φως του πύργου

Name: Υψηλή απόδοση 90° 180° PCB Γύρνα μεταγωγική αλλαγή κατεύθυνσης με 3 χρώματα το φως του πύργου
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-SZ350
Μούβ:	1 PC
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Μεταγωγός περιστροφής PCB

Τροφοδοτικό:

AC100-230V

Βαθμός στροφής:

90 βαθμός, 180degree, 270degree

Σύνθημα:

SMEMA

Contol:

Οθόνη αφής

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

90° 180° μεταγωγός περιστροφής PCB

Μεταφορέας αλλαγής κατεύθυνσης PCB με φως πύργου

Εξοπλισμός επεξεργασίας PCB υψηλής απόδοσης

Περιγραφή του προϊόντος

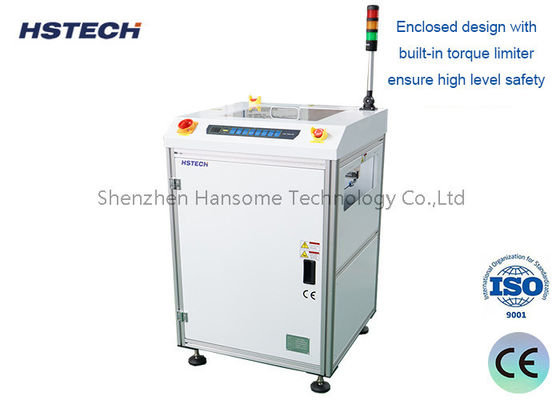

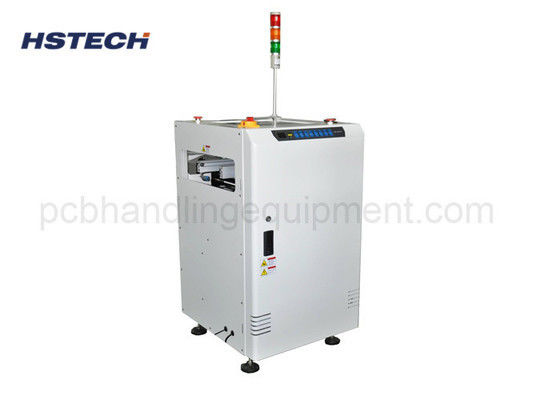

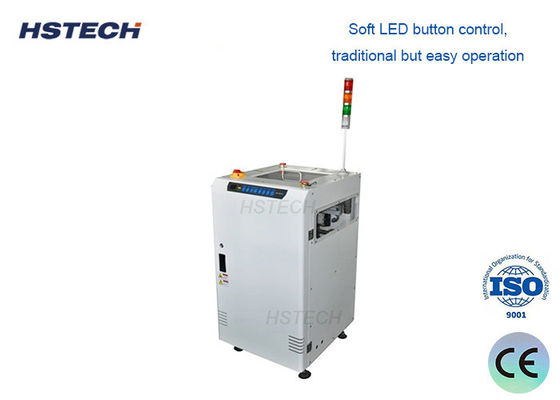

SMT 90°/180° PCB Turn Conveyor με 3-Χρωματικό φως Tower

Το SMT Flow Direction Change PCB Turn Conveyor είναι μια εξειδικευμένη αυτοματοποιημένη συσκευή μεταφοράς σχεδιασμένη για γραμμές παραγωγής συναρμολόγησης SMT, υποστηρίζοντας ανακατεύθυνση κατεύθυνσης PCB 90°, 180° και 270°. Εξοπλισμένος με ένα τυπικό φως πύργου 3 χρωμάτων για ένδειξη της κατάστασης του μηχανήματος σε πραγματικό χρόνο, αυτός ο περιστροφικός μεταφορέας συνδέει απρόσκοπτα τον εμπρός και τον πίσω εξοπλισμό SMT, επιτρέποντας την ευέλικτη εναλλαγή ροής πλακέτας κυκλώματος PCB σε πλήρως αυτοματοποιημένες γραμμές παραγωγής.

Βασικά Χαρακτηριστικά Προϊόντος

Πλήρως κλειστή δομή ασφαλείας:Σχεδιασμός σφραγισμένου περιβλήματος με ενσωματωμένο περιοριστή ροπής αποτρέπει τη μηχανική υπερφόρτωση και τη σύνθλιψη PCB κατά την περιστροφή
Γρήγορο άνοιγμα επάνω κάλυμμα ασφαλείας:Πλήρης πρόσβαση στα εσωτερικά εξαρτήματα για εύκολη συντήρηση και μειωμένο χρόνο διακοπής λειτουργίας
Φιλικά προς το χρήστη κουμπιά φυσικού ελέγχου:Διαισθητικά χειριστήρια στο πλαϊνό πλαίσιο για εκκίνηση, διακοπή, επαναφορά και λειτουργίες έκτακτης ανάγκης
Περιστροφικός μηχανισμός υψηλής ακρίβειας:Το ρουλεμάν ακριβείας και η σερβοκατευθυνόμενη συναρμολόγηση εξασφαλίζουν σταθερή περιστροφή χωρίς κραδασμούς
Ελαχιστοποιημένο κενό μεταφοράς:Η βελτιστοποιημένη βάση σύνδεσης με ρολό εξαλείφει την εμπλοκή των άκρων PCB και την κλίση της πλακέτας
Προσαρμόσιμη λογική ροής κυκλοφορίας:Προγραμματιζόμενη καθυστέρηση σήματος, ακολουθία μεταφοράς και λειτουργίες ενεργοποίησης γωνίας στροφής
Ρύθμιση πλάτους παράλληλης βίδας απαγωγής:Το σύστημα διπλής βίδας μολύβδου διατηρεί τέλειο οριζόντιο παραλληλισμό
Συμβατότητα επικοινωνίας SMEMA:Τυπική διεπαφή για απρόσκοπτη ενσωμάτωση με όλο τον κύριο εξοπλισμό SMT

Τεχνικές Προδιαγραφές

Παράμετρος	Καθέκαστα
Βασική Λειτουργία	Ανακατεύθυνση κατεύθυνσης ροής PCB. υποστήριξη γωνιών στροφής 90°, 180°, 270°
Τυπικό ύψος μεταφοράς	910±20 mm (ταιριάζει με τα παγκόσμια πρότυπα εξοπλισμού SMT)
Μεταφορά Κατεύθυνσης	Υποστήριξη αμφίδρομης από αριστερά προς τα δεξιά / από δεξιά προς τα αριστερά
Τυπικός χρόνος κύκλου	Περίπου 5 δευτερόλεπτα ανά πλήρη κύκλο στροφής
Τροφοδοτικό	AC 100-230V, μονοφασική, καθολική τάση 50/60 Hz
Πίεση αέρα εργασίας	Παροχή πεπιεσμένου αέρα 4-6 bar
Μέγιστη κατανάλωση αέρα	10L/min υπό συνεχή λειτουργία πλήρους φορτίου
Ελάχιστο πάχος PCB	0,4mm (υποστηρίζει εξαιρετικά λεπτές εύκαμπτες και άκαμπτες πλακέτες κυκλωμάτων)
Σήμα επικοινωνίας	Πρότυπο διεπαφή σήματος SMEMA

Τυπικές επιλογές μοντέλου

Μοντέλο HS-SZ350

Μέγεθος επεξεργασίας PCB:50×50 - 450×350 χλστ
Διάσταση μηχανήματος:700×750×1200 χλστ
Καθαρό βάρος:150 κιλά
Εφαρμογές:Πλακέτες κινητών τηλεφώνων, μονάδες αισθητήρων, φορετά ηλεκτρονικά, μικροί πίνακες κυκλωμάτων ελέγχου. Συμπαγές αποτύπωμα ιδανικό για περιορισμένο χώρο εργαστηρίου.

Μοντέλο HS-SZ460

Μέγεθος επεξεργασίας PCB:50×50 - 550×460 χλστ
Διάσταση μηχανήματος:840×890×1200 χλστ
Καθαρό βάρος:180 κιλά
Εφαρμογές:Πίνακες ελέγχου αυτοκινήτων, μητρικές πλακέτες τροφοδοσίας, βιομηχανικοί κύριοι πίνακες ελέγχου, μεγάλοι πίνακες οδηγών LED. Μεγαλύτερη χωρητικότητα φορτίου για βαριές πλακέτες κυκλωμάτων πολλαπλών στρώσεων.

Σενάρια εφαρμογής

• Πλήρεις αυτόματες γραμμές παραγωγής μπαλωμάτων SMT
• Κατευθυντική μεταφορά PCB μετά την επαναροή & περιστροφή διάταξης γραμμής
• Σύνδεση γραμμής σταθμού επιθεώρησης AOI, SPI, X-Ray
• Ηλεκτρονικά αυτοκινήτων, ηλεκτρονικά είδη ευρείας κατανάλωσης, συναρμολόγηση κυκλώματος ιατρικών συσκευών
• Εργαστήρια κατασκευής έξυπνων πλακών ελέγχου οικιακών συσκευών
• Μη επανδρωμένη σκοτεινή εργοστασιακή αυτοματοποιημένη μετάδοση logistics PCB

Πλεονεκτήματα Προϊόντος & Οφέλη Πελατών

Μειώστε το ποσοστό απορριμμάτων PCB:Η περιστροφή ακριβείας και το στενό διάκενο μεταφοράς αποτρέπουν τη φθορά της πλακέτας και την απώλεια εξαρτημάτων
Χαμηλότερη εργασιακή εξάρτηση:Η σύνδεση SMEMA επιτρέπει την πλήρως αυτόματη λειτουργία χωρίς χειροκίνητο χειρισμό
Ευέλικτη διάταξη γραμμής:Η δυνατότητα περιστροφής πολλαπλών γωνιών βελτιστοποιεί τη χρήση του εργοστασιακού χώρου
Χαμηλό κόστος συντήρησης:Ο σχεδιασμός του καλύμματος με γρήγορο άνοιγμα απλοποιεί την καθημερινή συντήρηση και μειώνει τον χρόνο διακοπής λειτουργίας
Παγκόσμια συμβατότητα:Τροφοδοτικό ευρείας τάσης και τυπικό σήμα SMEMA υποστηρίζουν τις διεθνείς αγορές
Υψηλό πρότυπο ασφαλείας:Ο περιοριστής ροπής και το κλειστό περίβλημα αποτρέπουν ατυχήματα ασφαλείας
