Δικτυωτικό πλήκτρο ελέγχου πολλαπλών περιοδικών PCB περιοδικών περιεχομένου φορτιστή με SMEMA συμβατό

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-LD250
Μούβ:	1 PC
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Πολλαπλάσιος φορτωτής PCB περιοδικών

Άλλο Όνομα:

Μηχανή φόρτωσης πινάκων SMT

Τροφοδοτικό:

AC110V/220V,50/60Hz

Πίεση αέρα:

4-6 Μπαρ

Λειτουργία:

Μπροστινή λειτουργία

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

Έλεγχος κουμπιού φορτωτής γεμιστήρα PCB

φορτωτής PCB συμβατός με SMEMA

κλειστός φορτωτής PCB γεμιστήρα

Περιγραφή του προϊόντος

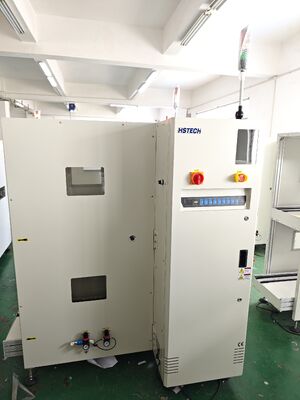

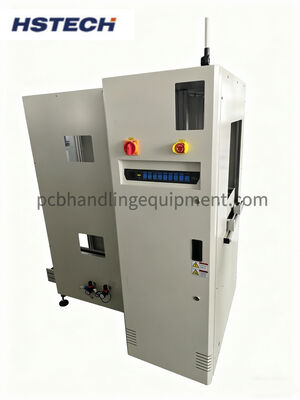

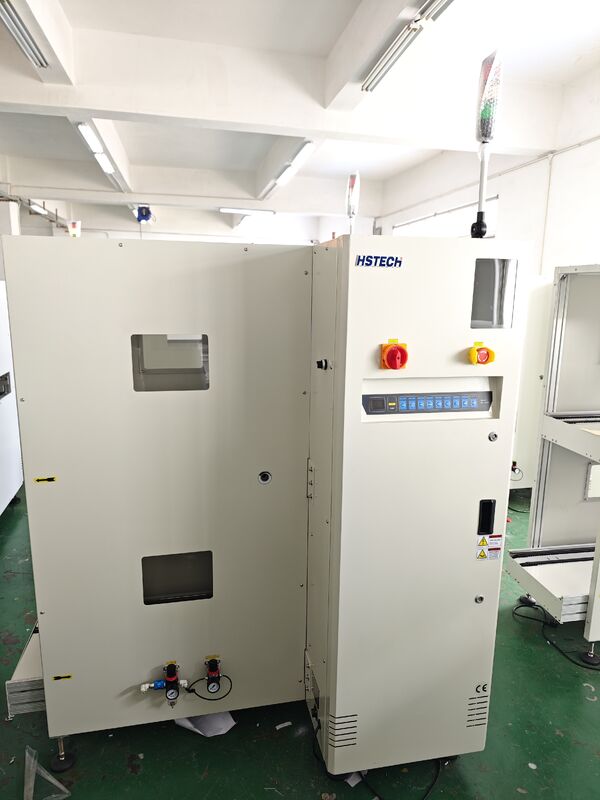

Συμπληρωματικό πλήκτρο ελέγχου SMEMA PCB Loader Machine

Η συσκευή αυτή είναι ειδικά σχεδιασμένη για τις γραμμές παραγωγής συναρμολόγησης SMT.Διαθέτει πλήρως κλειστό περίβλημα ασφαλείας με φυσικό κουμπί κεντρικού ελέγχου και υποστηρίζει την τυποποιημένη σύνδεση σήματος επικοινωνίας SMEMA για απρόσκοπτη ολοκλήρωση με εκτυπωτές πάστες συγκόλλησης, συσκευές τοποθέτησης εξαρτημάτων, μηχανές διανομής, φούρνους επαναπροσείλισης και άλλο εξοπλισμό SMT.

Σενάρια εφαρμογής

Αντιστοίχιση τροφοδοσίας front-end για εκτυπωτές προτύπων SMT
Αυτοματοποιημένη τροφοδοσία πλακέτων για ταχύτατα μηχανήματα τοποθέτησης τσιπ
Μηχανές συνεχούς τροφοδοσίας που υποστηρίζουν μηχανές διανομής σε σειρά και εξοπλισμό επιλεκτικής συγκόλλησης κυμάτων
Τροφοδότηση με PCB σε παρτίδες για ηλεκτρονικές πλακέτες ελέγχου αυτοκινήτων, ευέλικτα κυκλώματα FPC και παραγωγή μικρών πλακίδων ημιαγωγών
Αυτοματοποιημένη τροφοδοσία εργοστασίου χωρίς σκόνη με πλήρως κλειστό σχεδιασμό προστασίας ασφαλείας

Βασικά χαρακτηριστικά του προϊόντος

Μοντυλικό ολοκληρωμένο σχέδιο:Τυποποιημένη ενοποιημένη διάταξη για εύκολη αποσυναρμολόγηση, συντήρηση, επέκταση λειτουργίας και μετατροπή μοντέλου
Ενισχυμένο ισχυρό μηχανικό πλαίσιο:Ενσωματωμένη δομή πλαισίου από πάχυντο χάλυβα με αντιδονητική επεξεργασία για σταθερή συνεχή λειτουργία 24 ωρών
Οικονομικά αποδοτικό σχέδιο:Η βελτιστοποιημένη δομική διάταξη μειώνει το κόστος παραγωγής, διατηρώντας παράλληλα πλήρεις λειτουργίες τροφοδοσίας

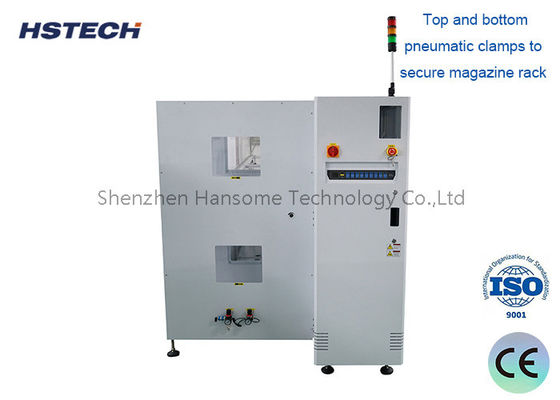

Δύο πνευματικές σφραγίδες:Ο άνω και ο κατώτερος πνευματικός μηχανισμός συμπίεσης κλειδώνει σταθερά τα ράφια περιοδικών κατά τη διάρκεια της λειτουργίας
Εγγύηση μηδενικής ρήξης PCB:Η μεταγωγική ζώνη με μαλακή τριβή με δομή ανύψωσης αποσβεστήρα και ακριβείς αισθητήρες ορίου ύψους αποτρέπει τη βλάβη των PCB
Τυπικό σήμα SMEMA συμβατό:Ενσωματωμένη τυποποιημένη διεπαφή επικοινωνίας SMEMA για αυτόματη διασύνδεση σήματος με όλους τους κύριους εξοπλισμούς SMT

Τεχνικές προδιαγραφές

Άρθρο	Παράμετρος
Ονομασία προϊόντος	Μηχανή φόρτωσης PCB
Υψόμετρο μεταφοράς	910±30 mm
Χρόνος φόρτωσης PCB	Περίπου 6 δευτερόλεπτα.
Χρόνος αντικατάστασης του μαγαζιού	Περίπου 30 δευτερόλεπτα
Κατεύθυνση μεταφοράς	ΕΡ, ή ΕΡ
Λειτουργία	Προσωρινή λειτουργία
Σταθερή πλευρά τροχιάς	Προσωρινή πλευρά (ή να προσδιοριστεί)
Ηλεκτρική τροφοδοσία	220V, 50/60Hz, ±10%
Πίεση αέρα	4-6bar
Μοντέλο	Min 0,4 mm
Ποσότητα περιοδικών	Επάνω πλευρά: 1 pc, κάτω πλευρά: 2 pc
Επιλογή ύψους	1-4 (10 mm κλίμακα)
Ταχύτητα μεταφορέα	0.5-20M/min ή προσαρμοσμένα
Σήμα	SMEMA

Προδιαγραφές μοντέλου

Σχήμα	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Αποδοτικό μήκος PCB	50×50~350×250 mm	50×50~455×330mm	50×50~530×390mm	50 × 530 × 460 χιλιοστά
Μέγεθος μηχανής	1400 × 800 × 1200 mm	1650 × 880 × 1200 mm	1800 × 940 × 1200 mm	1800 × 1010 × 1200 mm
Μέγεθος του περιοδικού	355 × 320 × 563 mm	460 × 400 × 563 χιλιοστά	535 × 460 × 570 χιλιοστά	535 × 530 × 570 χιλιοστά
Βάρος	140 κιλά	180 κιλά	220 κιλά	260 κιλά

Εφαρμόσιμες βιομηχανίες

Εταιρεία συναρμολόγησης ηλεκτρονικών ειδών SMT Κατασκευή ηλεκτρονικών ειδών αυτοκινήτων Παραγωγή νέων πινάκων ελέγχου ενέργειας Επεξεργασία ευέλικτων κυκλωμάτων FPC Εργαστήριο συσκευασίας ημιαγωγών Παραγωγή ιατρικού ηλεκτρονικού εξοπλισμού Κατασκευή ευφυών φορητών συσκευών
