Ρομπότ τετραάξονης αυτόματης έλξης με 360° περιστρεφόμενη κεφαλή έλξης

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	Ειδικότερα:
Μούβ:	1 τεμ
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100 PC/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Ρομπότ αυτόματης συγκόλλησης γραφείου

Δυναμικό:

110V / 220V AC

Ισχύς θέρμανσης:

150W

Πλατφόρμα:

Διπλό

Εγγύηση:

1 Έτος

Διάστημα ταξιδιού X/Y/Z:

300×300×100 χιλιοστά

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

100 PC/μήνα

Επισημαίνω:

Ρομπότ αυτοματοποιημένης συγκόλλησης 4 άξων

360° περιστρεφόμενη κεφαλή συγκόλλησης

Αυτόματη συγκολλώντας μηχανή υπολογιστών γραφείου

Περιγραφή του προϊόντος

Επιτραπέζιο περιστροφικό αυτόματο ρομπότ συγκόλλησης 4 αξόνων με περιστρεφόμενη κεφαλή συγκόλλησης 360°

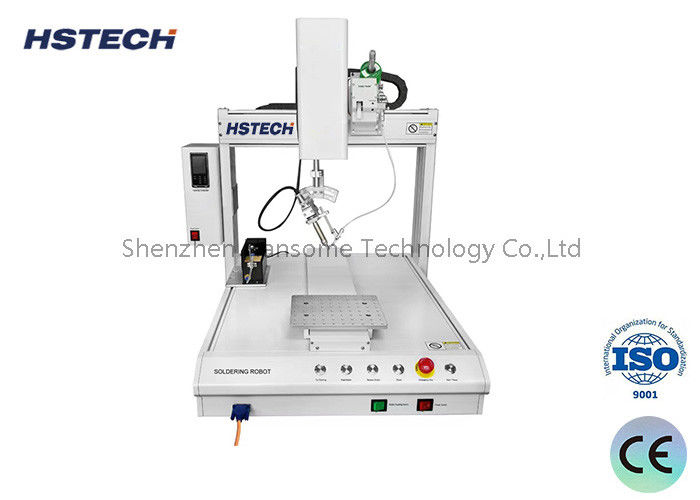

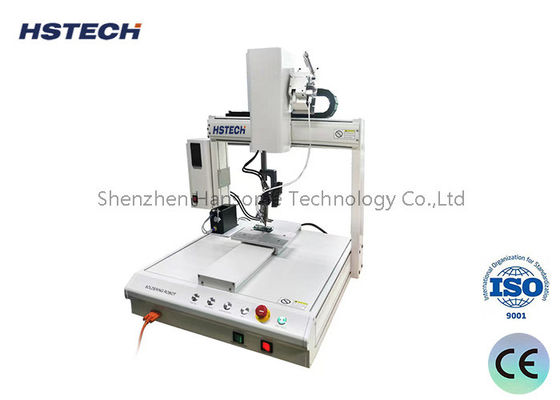

HSTECH HS-S331R Περιστροφικό ρομπότ συγκόλλησης τεσσάρων αξόνων

Προγραμματιζόμενο μηχάνημα αυτόματης συγκόλλησης για συγκόλληση λωρίδων LED τερματικού DC με βύσμα φορτιστή

Επισκόπηση προϊόντος

Το μοντέλο HS-S331R είναι ένα αυτοματοποιημένο ρομπότ συγκόλλησης 4 αξόνων που αποτελείται από γραμμικούς άξονες X/Y/Z συν έναν περιστρεφόμενο άξονα R 360° που αναπτύχθηκε από την HSTECH. Σχεδιασμένη για να εκτελεί εργασίες τυφλής συγκόλλησης αδύνατες για εξοπλισμό συγκόλλησης επαναρροής και κυματικής συγκόλλησης, αυτή η μονάδα υπερέχει στη συναρμολόγηση PCB μικτού τύπου, ευαίσθητων στη θερμότητα εξαρτημάτων και ευαίσθητων ηλεκτρονικών εξαρτημάτων μετά από επεξεργασία SMT.

Χρησιμοποιείται ευρέως για τη συγκόλληση καλωδίων PCB, τη συγκόλληση βύσματος φορτιστή, τους ακροδέκτες σύνδεσης, τους ακροδέκτες DC και τη συγκόλληση λωρίδων LED σε βιομηχανίες ηλεκτρονικών ευρείας κατανάλωσης. Η αντικατάσταση της χειροκίνητης συγκόλλησης σταθεροποιεί αποτελεσματικά την ποιότητα της συγκόλλησης, ενισχύει την παραγωγικότητα και μειώνει το κόστος εργασίας. Η συμπαγής διάταξη επιφάνειας εργασίας επιτρέπει την αυτόνομη λειτουργία ή την ενσωματωμένη ενσωμάτωση με αυτοματοποιημένες γραμμές παραγωγής.

Τεχνικές Προδιαγραφές

X/Y/Z Εύρος Ταξιδίου	300300100 χλστ
Περιστροφή άξονα R	Πλήρης περιστροφή 360°
Μέγιστη ταχύτητα κίνησης XYZ	300 mm/s
Λειτουργία οδήγησης	Βηματικός κινητήρας + Μετάδοση ιμάντα χρονισμού
Επαναληψιμότητα τοποθέτησης	±0,02 χλστ
Λειτουργία	Πλήρης αυτόματη λειτουργία
Μέθοδος Προγραμματισμού	Διδάξτε χειροκίνητο προγραμματισμό μενταγιόν
Σύστημα Ελέγχου	Ειδικός πίνακας ελέγχου σταθερής θερμοκρασίας
Αποθήκευση προγράμματος	Αποθηκεύστε έως και 1000 σετ προγραμμάτων επεξεργασίας. μέγιστο 5.000 πόντους ανά αρχείο
Χωρητικότητα αποθήκευσης	256 εκατ. για το κουτί διδασκαλίας, 32 εκατ. για κάρτα εκτός σύνδεσης. έως 100.000 σημεία επεξεργασίας ανά αρχείο
Συνολικό Βάρος	85 κιλά
Διάσταση (ΜΠΥ)	516585800 χλστ
Τροφοδοτικό	AC220V,50/60Hz,350W
Εύρος Ελέγχου Θερμοκρασίας	0~550℃
Συμβουλή Καθαρισμός	Αυτόματος καθαρισμός με πεπιεσμένο αέρα
Εξωτερικό Λιμάνι	USB & RS232
Τύπος συγκόλλησης	Spot Soldering / Drag Soldering
Περιβάλλον εργασίας	5~40℃, 20%~90% RH χωρίς συμπύκνωση

Βασικά Πλεονεκτήματα Προϊόντος

Σύνδεση 4 αξόνων και συγκόλληση πανκατευθυντικής:Εξοπλισμένο με περιστρεφόμενη κεφαλή συγκόλλησης άξονα R 360°, το μηχάνημα φτάνει σε κρυφές τυφλές οπές και πλαϊνές ακίδες που δεν είναι προσβάσιμες σε τυπικές συσκευές συγκόλλησης. Ιδανικό για ακανόνιστα PCB και θερμικά ευάλωτα εξαρτήματα.
Υψηλή ακρίβεια και σταθερή δομή:Το πλαίσιο από κράμα αλουμινίου αποφεύγει την παραμόρφωση και τη σκουριά. Η μετάδοση κίνησης κινητήρα ακριβείας εξασφαλίζει ακρίβεια επανάληψης ±0,02 mm, παρέχοντας σταθερές συνδέσεις συγκόλλησης στη μαζική παραγωγή και εξαλείφοντας την ανομοιόμορφη ποιότητα από τη χειροκίνητη συγκόλληση.
Αποτελεσματικός Προγραμματισμός & Ευέλικτη Παραγωγή:Υποστηρίξτε τη λειτουργία αντιγραφής από σημείο σε σημείο και μπλοκ για να συντομεύσετε δραστικά τον χρόνο προγραμματισμού. Ο προγραμματισμός εκτός σύνδεσης μέσω κάρτας αποθήκευσης εξοικονομεί χρόνο αναμονής του μηχανήματος, πραγματοποιώντας γρήγορη αλλαγή μοντέλου για παραγγελίες μικρής παρτίδας πολλαπλών προδιαγραφών.
Συντήρηση άκρου αυτόματης συγκόλλησης:Ο ενσωματωμένος πνευματικός μηχανισμός αυτόματου καθαρισμού αφαιρεί τακτικά το οξείδιο από το άκρο του συγκολλητικού σιδήρου, μειώνοντας τη φθορά του άκρου και διατηρώντας σταθερό το αποτέλεσμα συγκόλλησης συνεχώς.
Έλεγχος συγκόλλησης σταθερής θερμοκρασίας:Η ακριβής ρύθμιση θερμοκρασίας από 0 έως 550℃ ταιριάζει τόσο στα καλώδια συγκόλλησης με μόλυβδο όσο και στα σύρματα συγκόλλησης χωρίς μόλυβδο, αποτρέποντας τη ζημιά υπερθέρμανσης σε ευαίσθητα ηλεκτρονικά εξαρτήματα.
Βολική μετάδοση δεδομένων:Οι διπλές διεπαφές USB και RS232 υποστηρίζουν εισαγωγή/εξαγωγή προγράμματος και σύνδεση δεδομένων με εργοστασιακό σύστημα διαχείρισης παραγωγής MES για έξυπνη διαχείριση συνεργείου.

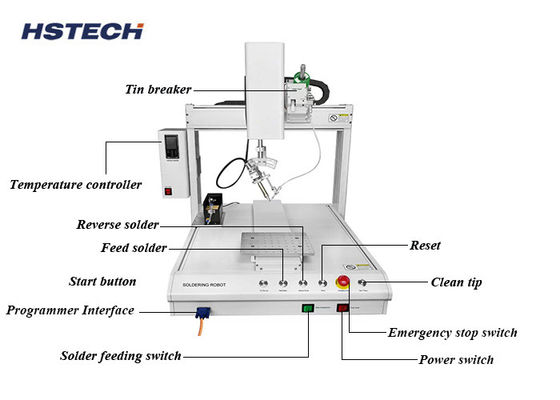

Κύρια Εξαρτήματα

Κεφαλή συγκολλητικού σιδήρου:Σχεδιασμός ανάδρασης θερμοκρασίας σε πραγματικό χρόνο για σταθερή απόδοση θερμότητας κατά τη συνεχή συγκόλληση.
Ψηφιακός ελεγκτής θερμοκρασίας:Ακριβής ρύθμιση θερμοκρασίας σε πραγματικό χρόνο για να αποφευχθεί η ψυχρή συγκόλληση ή το κάψιμο εξαρτημάτων.
Χειροκίνητο μενταγιόν διδασκαλίας:Διαισθητική λειτουργία για γρήγορη ρύθμιση προγράμματος χωρίς περίπλοκη κωδικοποίηση.
Αυτόματος τροφοδότης καλωδίων συγκόλλησης:Σταθερή ποσοτική τροφοδοσία συγκόλλησης για έλεγχο του όγκου συγκόλλησης με ακρίβεια για ομοιόμορφες ενώσεις.

Πεδία Εφαρμογής

Καταναλωτικά Ηλεκτρονικά: Βύσματα φορτιστή, υποδοχές USB, ακροδέκτες DC
Βιομηχανία φωτισμού: Συγκόλληση ελαφριάς ταινίας LED & συγκόλληση PCB
Συναρμολόγηση ακριβείας: Μικτές πλακέτες κυκλωμάτων SMT+THA και εύθραυστα μικρά εξαρτήματα
Επεξεργασία καλωδίωσης: Συγκόλληση κασσίτερου από καλώδιο σε πλακέτα για διάφορες ηλεκτρονικές μονάδες
