Ρυθμιζόμενη ταχύτητα μεταφορέα απόρριψης ράγας PCB οδηγού από ανοξείδωτο χάλυβα για γραμμή παραγωγής SMT

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	Ειδικότερα, το HS-CVN350
Μούβ:	1 τεμ
Τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100 PC/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Μεταφορέας απορριμάτων PCB

PLC:

Mitsubishi

Αισθητήρας:

ΑΡΡΩΣΤΟΙ

Κατάσταση:

Νέος

Υλικό:

Δομή ανοξείδωτου/αργιλίου

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

100 PC/μήνα

Επισημαίνω:

μεταφορέας απόρριψης PCB από ανοξείδωτο χάλυβα

μεταφορέας SMT ρυθμιζόμενης ταχύτητας

εξοπλισμός χειρισμού PCB με εγγύηση

Περιγραφή του προϊόντος

Μεταφορέας PCB από ανοξείδωτο χάλυβα για καθοδήγηση σιδηροδρόμων

Ρυθμιζόμενη ταχύτητα για γραμμή παραγωγής SMT

Επισκόπηση του προϊόντος

Η σειρά μας HS-CVN PCB Reject Conveyor είναι μια προσαρμοσμένη SMT γραμμή διαχωρισμού μεταφορέα που ενσωματώνεται με έλεγχο Mitsubishi PLC και διαμόρφωση φωτοηλεκτρικού αισθητήρα μάρκας Sick.Καθορισμένη σε μέγιστη κατανάλωση ισχύος 100VA, είναι σχεδιασμένο για την αυτόματη διαλογή των ειδικών (OK) και ελαττωματικών (NG) πλακών PCB σε πλήρεις γραμμές παραγωγής συναρμολόγησης SMT.

Ο εν λόγω μεταφορέας γραμμικής απόρριψης χρησιμοποιείται ειδικά αμέσως μετά την επιθεώρηση AOI PCB, την δοκιμή SPI ή το σταθμό οπτικού ελέγχου μετά την επανεξέταση.Επιτρέπει την αυτόματη μετακίνηση ελαττωματικών PCB χωρίς να σταματά ολόκληρη την προγενέστερη και κατωτέρω ροή παραγωγής SMTΕνώ τα ελαττωματικά πλαίσια μετακινούνται για αναδιαμόρφωση ή αποσυναρμολόγηση, τα καλά PCB συνεχίζουν την αδιάλειπτη μεταφορά σε διαδικασίες παρακολούθησης όπως συναρμολόγηση συστατικών, σύνδεση ή τελική δοκιμή.

Παρέχουμε δύο τυποποιημένα μοντέλα: HS-CVN350 και HS-CVN460 για να καλύψουμε διαφορετικές απαιτήσεις διάστασης PCB..

Τεχνικές προδιαγραφές

Τμήμα προδιαγραφής	Ειδικότερα, το HS-CVN350	Ειδικότερα, το HS-CVN460
Αριθμός μοντέλου.	Ειδικότερα, το HS-CVN350	Ειδικότερα, το HS-CVN460
Αποτελεσματική διάσταση PCB	50 × 50 mm ~ 450 × 350 mm	50 × 50 mm ~ 550 × 460 mm
Συνολική διάσταση μηχανής	1000 × 690 × 930 mm	1000 × 800 × 930 mm
Καθαρό βάρος	70 κιλά	90 κιλά
Εργασιακό ύψος μεταφορών	910±20 mm	910±20 mm
Κατεύθυνση μεταφοράς PCB	Αριστερά προς δεξιά / Δεξιά προς αριστερά	Αριστερά προς δεξιά / Δεξιά προς αριστερά
Ρυθμιζόμενη ταχύτητα μεταφοράς	0.5~20m/min	0.5~20m/min
Ηλεκτρική τροφοδότηση εισόδου	AC100V~230V, Μία φάση, 50/60Hz	AC100V~230V, Μία φάση, 50/60Hz
Μέγιστη ονομαστική κατανάλωση ισχύος	100VA	100VA
Απαιτούμενη εργασιακή πίεση αέρα	4 έως 6 Bar	4 έως 6 Bar
Μέγιστη κατανάλωση αέρα	10L/min	10L/min
Διασύνδεση επικοινωνίας	SMEMA	SMEMA

Βασικά χαρακτηριστικά και πλεονεκτήματα

Τρεις τρόποι λειτουργίας:Τρόπος απόρριψης, Τρόπος επιθεώρησης και Τρόπος παράκαμψης για ευέλικτο χρονοδιάγραμμα παραγωγής
Μοντυλική ολοκληρωμένη δομή:Απλοποιεί την εγκατάσταση, τη συντήρηση και την αντικατάσταση εξαρτημάτων
Υψηλή σταθερότητα:Η ανθεκτική συγκολλημένη κατασκευή αποτρέπει τα κουνήματα και την εκτροπή κατά τη συνεχή λειτουργία
Ειδικότερα, για την κατασκευή οχημάτων με κινητήρα:Ανθεκτικό στην φθορά, αντιτριβή και μακρά διάρκεια ζωής
Εργονομική αναπαράσταση βραχίονα:Μειώνει την κόπωση του χειριστή κατά την χειροκίνητη επιθεώρηση
Προσαρμογή του πλάτους της βίδες με ακρίβεια:Ακατάπαυση συγχρονική ρύθμιση της γραμμής καθοδήγησης για διάφορα πλάτη PCB
Προσαρμόσιμες διαστάσεις:Διαθέσιμο σε προσαρμοσμένα μήκη και μεγέθη για να ταιριάζει με τις διαταγές της γραμμής παραγωγής
Ελέγχος μεταβλητής ταχύτητας χωρίς βήματα:Συνεχή ρύθμιση από 0,5 έως 20 m/min
Παγκόσμια συμβατότητα SMEMA:Ενσωματώνεται απρόσκοπτα με όλες τις κύριες μάρκες εξοπλισμού SMT
Ηλεκτρικά εξαρτήματα υψηλής ποιότητας:Οι αισθητήρες Mitsubishi PLC και Sick εξασφαλίζουν ακριβή ανίχνευση και απόρριψη PCB

Αρχή λειτουργίας

Όταν ο ανωτέρω εξοπλισμός επιθεώρησης στέλνει ένα ελαττωματικό σήμα NG μέσω της επικοινωνίας SMEMA, ο ενσωματωμένος αισθητήρας Sick ανιχνεύει τη θέση του PCB.Ο PLC της Mitsubishi επεξεργάζεται το σήμα και ενεργοποιεί τον πνευματικό μηχανισμό απόρριψηςΤα ελαττωματικά PCB προωθούνται αυτόματα στην περιοχή αποθήκευσης απορριμμάτων, ενώ τα καταρτισμένα PCB συνεχίζουν αδιάλειπτα στις επόμενες διαδικασίες SMT.

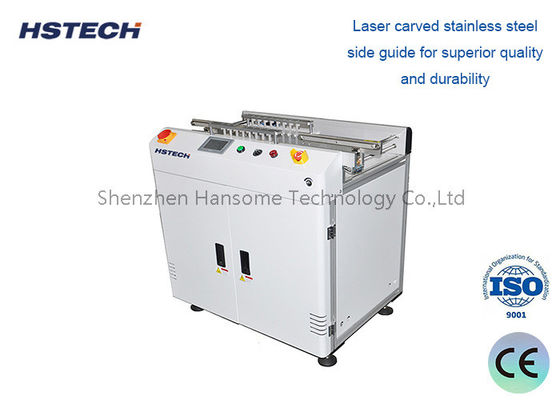

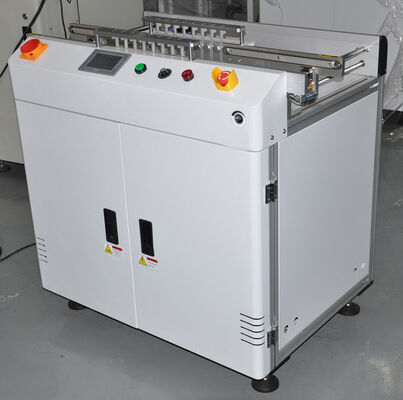

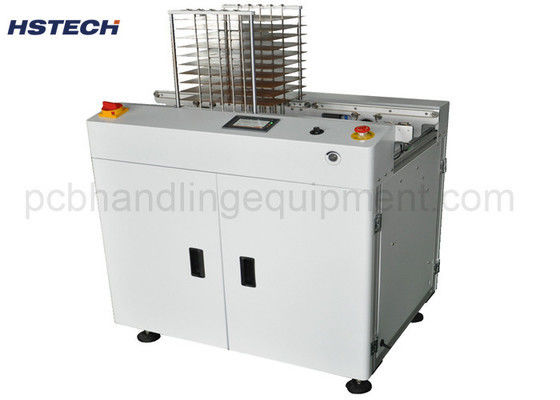

Εικόνες προϊόντων
