Υψηλής απόδοσης καθαριστικό επιφάνειας PCB SMT Machine απομάκρυνσης σκόνης και στατικής με SMEMA

Υψηλής απόδοσης καθαριστικό επιφάνειας PCB SMT Machine απομάκρυνσης σκόνης και στατικής με SMEMA

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-DC250/HS-DC330
Μούβ:	1 τεμ
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100 PC/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Καθαριστή επιφάνειας PCB

Πίεση αέρα:

4-6 Μπαρ

Εύρος πάχους PCB:

0.4~5mm

Βάρος:

100 κιλά/130 κιλά

Τρόπος σταθερή πλευρά:

μπροστινή πλευρά

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

100 PC/μήνα

Επισημαίνω:

Καθαριστή επιφάνειας PCB με SMEMA

μηχανή απομάκρυνσης σκόνης γραμμής SMT

καθαριστή PCB στατικής απομάκρυνσης

Περιγραφή του προϊόντος

Υψηλής απόδοσης καθαριστικό επιφάνειας PCB SMT Machine απομάκρυνσης σκόνης και στατικής με SMEMA

Το HSTECH HS-DC250 / HS-DC330 PCB Surface Cleaner είναι μια υψηλής ακρίβειας, πλήρως αυτοματοποιημένη λύση καθαρισμού ειδικά κατασκευασμένη για σύγχρονες γραμμές παραγωγής SMT (Surface Mount Technology).Εγκαταστάθηκαν απευθείας πριν από τη διαδικασία εκτύπωσης με οθόνη, αυτό το μηχάνημα απομακρύνει τη σκόνη, τις γυάλινες ίνες, το στατικό ηλεκτρισμό και άλλα επιφανειακά μολυσματικά από τα PCB,Διασφάλιση της βέλτιστης ποιότητας εκτύπωσης πάστες συγκόλλησης και ελαχιστοποίηση των ελαττωμάτων συναρμολόγησης όπως το tombstoning, σφαίρες συγκόλλησης, και ανεπαρκής υγρότητα.

Επισκόπηση του προϊόντος

Έχει σχεδιαστεί για απρόσκοπτη ενσωμάτωση στις ροές εργασίας SMT, υποστηρίζει την τυποποιημένη επικοινωνία SMEMA, την αμφίδρομη μεταφορά πλακέτας και τη φιλική προς το χρήστη πολυγλωσσική λειτουργία,το οποίο το καθιστά ιδανικό για καταναλωτικά ηλεκτρονικά, αυτοκινητοβιομηχανικά ηλεκτρονικά και βιομηχανικές εφαρμογές κατασκευής PCB.

Βασικά χαρακτηριστικά

Σχεδιασμός με βελτιστοποίηση γραμμής SMT:Αναπτύχθηκε για να ανταποκρίνεται σε ειδικές απαιτήσεις παραγωγής SMT με έλεγχο PLC για σταθερή, συνεπή λειτουργία.
Σύστημα καθαρισμού υψηλής απόδοσης:Συνδυάζει υπερ-υψηλής ταχύτητας αντιστατικές σπειροειδείς βούρτσες και εξαγωγή κενού για να αφαιρέσει τα σωματίδια επιφάνειας με ποσοστό καθαρότητας 99%+.
Προχωρημένη στατική εξάλειψη:Προαιρετικοί στατικοί εξαλείφτες της μάρκας Keyence εξαλείφουν εντελώς την ηλεκτροστατική παρεμβολή, προστατεύοντας ευαίσθητα συστατικά PCB από ζημιές ESD.
Επιδόσεις χαμηλής συντήρησης:Μηχανισμός καθαρισμού κυλίνδρων σχεδιασμένος για μακροχρόνια, σταθερά αποτελέσματα με σχεδιασμό αποσύνδεσης για απλοποιημένη συντήρηση.
Εύκολη λειτουργία:Δίδυμη γλώσσα (Αγγλικά / Κινέζικα) οθόνη διεπαφής με συμβατότητα σήματος SMEMA για απρόσκοπτη ολοκλήρωση γραμμής SMT.

Προδιαγραφές

Άρθρο	HS-DC250	Επικαιροποιημένο
Αποτελεσματικό μέγεθος PCB	50×50~330×250 mm	50×50~455×330mm
Μέγεθος μηχανής	650 × 800 × 1300 mm	800 × 950 × 1300 mm
Βάρος	100 κιλά	130 κιλά

Τεχνικές παραμέτρους

Παράμετρος	Προδιαγραφές
Υψόμετρο μεταφοράς	900±30mm (υψόμετρος γραμμής SMT βιομηχανικού προτύπου)
Κατεύθυνση μεταφοράς	Αριστερά προς τα δεξιά (L->R) ή δεξιά προς τα αριστερά (R->L) αμφίδρομη
Χρόνος κύκλου	Περίπου 8 δεύτερα ανά PCB
Ετικέτα κυλίνδρου Qty	1 τροχό
Χάρτης αυτοκόλλησης Qty	2 τροχούς
Ιονιστής Qty	2 τεμάχια (στατικές μονάδες εξάλειψης)
Κύκλωμα Qty	1 εκατ.
Τρόπος σταθερή πλευρά	Προσωπική πλευρά
Ηλεκτρική τροφοδοσία	AC100-230V, 50/60Hz
Πίεση αέρα	4-6 bar
Κατανάλωση αέρα	Μέγιστο 10L/min
Περιορισμός πάχους PCB	0.4~5mm
Πρωτόκολλο επικοινωνίας	SMEMA (σύνδεση με τυποποιημένο εξοπλισμό SMT)

Αρχή λειτουργίας και οφέλη

Πολλαπλή διαδικασία καθαρισμού:

Καθαρισμός με βούρτσα:Τα αντιστατικά σπειροειδή βούρτσοι υψηλής ταχύτητας απομακρύνουν την επιφανειακή σκόνη, τις ίνες και τα σωματίδια
Εξόρυξη κενού:Το ολοκληρωμένο σύστημα κενού απομακρύνει τα χαλαρά μολυσματικά για να αποτρέψει την επαναμόλυνση
Στατική εξάλειψη:Οι ιονιστές εξουδετερώνουν το στατικό ηλεκτρισμό, εξαλείφοντας τον κίνδυνο ζημιών από ESD στα εξαρτήματα
Καθαρισμός με προσκόλλημα κυλίνδρου:Οι ρόλοι αυτοκόλλησης ακριβείας συλλαμβάνουν τα υπολειπόμενα σωματίδια, επιτυγχάνοντας καθαρότητα 99%+

Βασικά οφέλη:

Μειώνει τα ελαττώματα εκτύπωσης κατά 70% λόγω μόλυνσης της επιφάνειας
Βελτίωση της αξιοπιστίας των αρθρώσεων συγκόλλησης και της απόδοσης του τελικού προϊόντος
Διεύρυνση της διάρκειας ζωής των εγκαταστάσεων που βρίσκονται στα επόμενα στάδια όπως οι εκτυπωτές και οι μηχανές τοποθέτησης
Ελαχιστοποίηση του χειροκίνητου καθαρισμού και της επανειλημμένης εργασίας, βελτίωση της συνολικής αποτελεσματικότητας της γραμμής

Σενάρια εφαρμογής

Γραμμές συναρμολόγησης καταναλωτικών ηλεκτρονικών προϊόντων (έξυπνα τηλέφωνα, φορητοί υπολογιστές, φορητά)
Κατασκευή ηλεκτρονικών συσκευών αυτοκινήτου (ECU, αισθητήρες, μονάδες ελέγχου)
Παραγωγή PCB βιομηχανικού ελέγχου
Συγκρότημα ηλεκτρονικών συσκευών ιατρικής χρήσης
Οποιαδήποτε διαδικασία παραγωγής SMT που απαιτεί υψηλής ακρίβειας εκτύπωση με πάστα συγκόλλησης

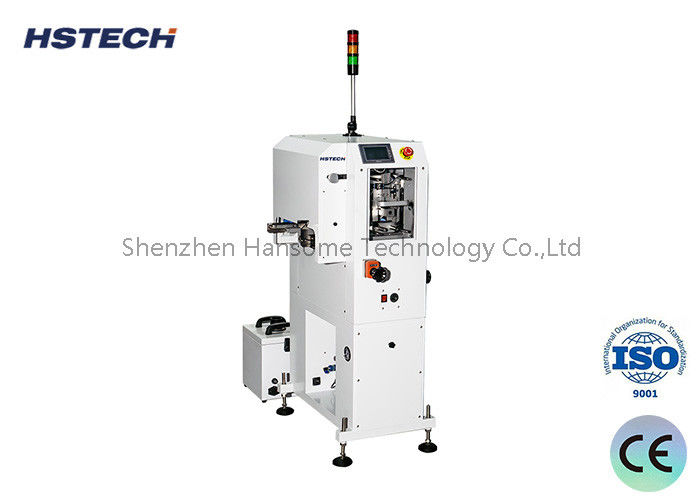

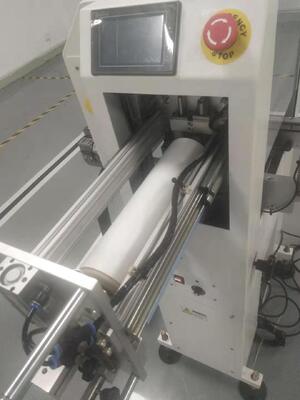

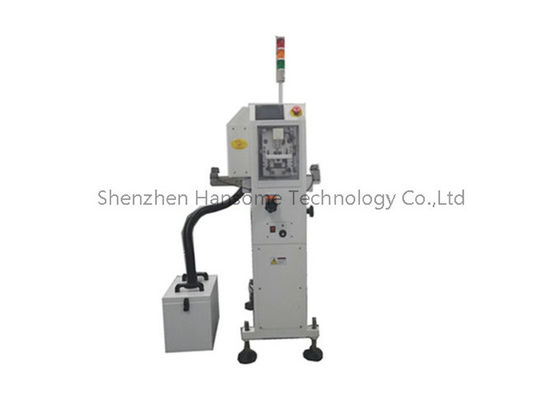

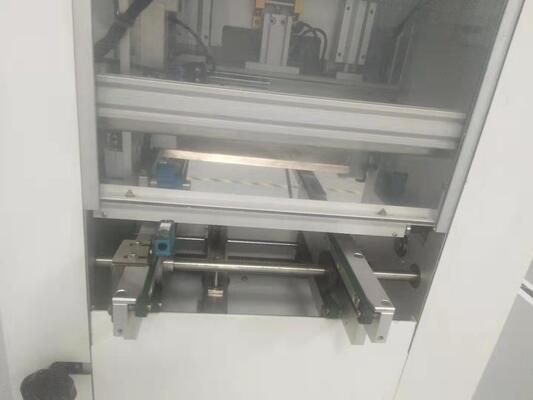

Εικόνες προϊόντων
