Unloader PCB
Created with Pixso.

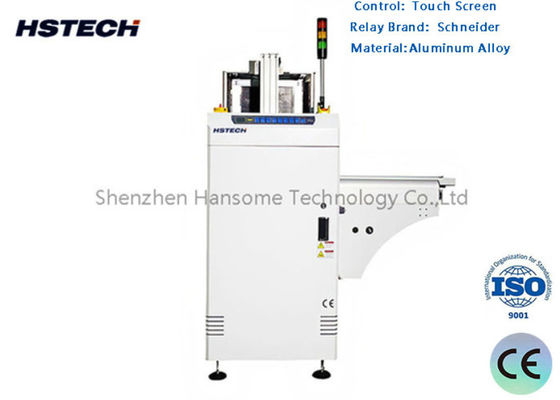

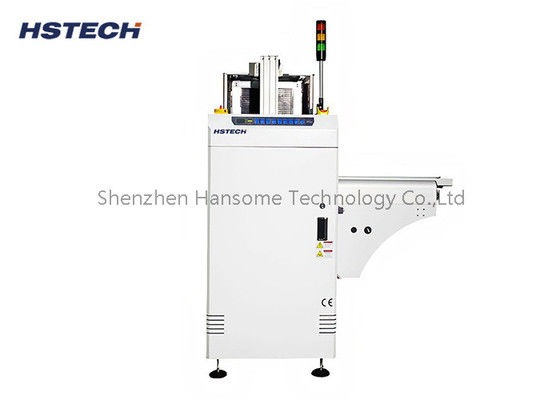

Στιβαρή Σχεδίαση Ενισχυμένη Σταθερότητα Μονάδας Οικονομική Δομή 90 Μοιρών Τύπου L Βραχίονας Εκφόρτωσης PCB Εξοπλισμός Δοκιμών

Στιβαρή Σχεδίαση Ενισχυμένη Σταθερότητα Μονάδας Οικονομική Δομή 90 Μοιρών Τύπου L Βραχίονας Εκφόρτωσης PCB Εξοπλισμός Δοκιμών

Ονομασία μάρκας: HSTECH
Αριθμός μοντέλου: HS-LD330
Μούβ: 1 ΤΕΜ
Τιμή: Negotation
Όροι πληρωμής: T/T
Ικανότητα εφοδιασμού: 50 ΗΜ/Μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE,ISO
Χρόνος φόρτωσης PCB:
Περίπου 6 δευτερόλεπτα.
Κατεύθυνση μεταφοράς:
ΕΡ, ή ΕΡ.
Τρόπος σταθερή πλευρά:
Μπροστινή πλευρά (ή καθορίστε)
Πίεση αέρα:
4-6 bar
Πάχος PCB:
Ελάχιστο 0,4 mm
Ταχύτητα μεταφορέα:
0.5-20M/min ή προσαρμοσμένα
Συσκευασία λεπτομέρειες:
Ξύλινος
Δυνατότητα προσφοράς:
50 ΗΜ/Μήνα
Περιγραφή του προϊόντος
Στιβαρός Σχεδιασμός Μηχανικής Δομής Ενισχύει Σημαντικά τη Σταθερότητα της Μονάδας Οικονομική Βιομηχανική Διάταξη Εξοπλισμός Επεξεργασίας Δοκιμών Βραχίονα Εκφόρτωσης PCB Τύπου L 90 Μοιρών

Καλώς ήρθατε στη σελίδα προϊόντος του Εκφορτωτή PCB Τύπου L 90 Μοιρών, ενός υψηλής απόδοσης και οικονομικά αποδοτικού εξοπλισμού χειρισμού PCB σχεδιασμένου για γραμμές παραγωγής SMT. Κατάλληλος για τις αγορές της Ευρώπης, της Αμερικής και της Νοτιοανατολικής Ασίας, ο Εκφορτωτής PCB Τύπου L 90 Μοιρών ενσωματώνει στιβαρό σχεδιασμό, σταθερή απόδοση μονάδας και οικονομική διάταξη, καλύπτοντας τέλεια τις ανάγκες αποδοτικής παραγωγής επιχειρήσεων ηλεκτρονικών κατασκευών όλων των μεγεθών. Είτε χρειάζεστε να βελτιστοποιήσετε την αποδοτικότητα παραγωγής SMT, να βελτιώσετε την ακρίβεια χειρισμού PCB ή να μειώσετε το κόστος εργασίας, ο Εκφορτωτής PCB Τύπου L είναι η ιδανική σας επιλογή.

Επισκόπηση Προϊόντος

Ο Εκφορτωτής PCB Τύπου L 90 Μοιρών είναι ένα επαγγελματικό αυτόματο μηχάνημα χειρισμού PCB, ειδικά αναπτυγμένο για να λύσει το πρόβλημα της αποδοτικής και ασφαλούς εκφόρτωσης PCB μετά τη συγκόλληση, τη δοκιμή ή τη συναρμολόγηση σε γραμμές παραγωγής SMT. Με τη μοναδική δομή τύπου L 90 μοιρών, ο Εκφορτωτής PCB μπορεί να συνδεθεί απρόσκοπτα με διάφορους εξοπλισμούς SMT (όπως φούρνους αναρροής, μηχανές συγκόλλησης κυμάτων και σταθμούς δοκιμών PCB), πραγματοποιώντας αυτόματη, συνεχή και σταθερή εκφόρτωση PCB. Ο εξοπλισμός υιοθετεί στιβαρό σχεδιασμό μηχανικής δομής, ο οποίος ενισχύει σημαντικά τη σταθερότητα της μονάδας, διασφαλίζει μακροχρόνια αξιόπιστη λειτουργία και μειώνει το κόστος συντήρησης, καθιστώντας τον μια οικονομικά αποδοτική λύση για την ηλεκτρονική κατασκευή.

Χαρακτηριστικά
  1. Σχεδιασμός μονάδας.
  2. Σταθερότητα ενισχυμένη από στιβαρό σχεδιασμό.
  3. Οικονομική δοκιμή βραχίονα σχεδιασμού.
  4. Ομαλή και παράλληλη ρύθμιση πλάτους.
  5. Εφαρμογή τριών ραφιών περιοδικού.
  6. Πνευματικές σφιγκτήρες άνω και κάτω για ασφάλιση του ραφιού περιοδικού.
  7. Εγγύηση μη θραύσης PCB κατά τη φόρτωση & εκφόρτωση.
  8. Συμβατό με SMEMA.
Τεχνικές λεπτομέρειες - Εκφορτωτής PCB τύπου L 90 μοιρών
Λειτουργία Αυτή η μονάδα χρησιμοποιείται για τη φόρτωση των PCB και τη μεταφορά των PCB στη γραμμή παραγωγής SMT.
Ύψος μεταφοράς 910±30mm
Χρόνος φόρτωσης PCB Περίπου 6 δευτερόλεπτα
Χρόνος αντικατάστασης περιοδικού Περίπου 30 δευτερόλεπτα
Κατεύθυνση μεταφοράς Αριστερά~Δεξιά, ή Δεξιά~Αριστερά
Λειτουργία Μπροστινή λειτουργία
Σταθερή πλευρά τροχιάς Μπροστινή πλευρά (ή καθορίστε)
Τροφοδοσία 220V, 50/60Hz, ±10%
Πίεση αέρα 4-6bar
Πάχος PCB Ελάχιστο 0.4mm
Ποσότητα περιοδικού Άνω πλευρά: 1 τεμ., κάτω πλευρά: 2 τεμ.
Επιλογή βήματος 1-4 (βήμα 10mm)
Ταχύτητα μεταφορέα 0.5-20M/min ή προσαρμοσμένη
Σήμα SMEMA
Προδιαγραφές
Μοντέλο HS-LD330
Αποτελεσματικό μήκος PCB 50*50~455*330mm
Μέγεθος μηχανής (Μ*Π*Υ) 900*1223*1450mm
Μέγεθος περιοδικού 460*400*563mm
Βάρος 220kg
Σχέδιο μηχανής

Στιβαρή Σχεδίαση Ενισχυμένη Σταθερότητα Μονάδας Οικονομική Δομή 90 Μοιρών Τύπου L Βραχίονας Εκφόρτωσης PCB Εξοπλισμός Δοκιμών

Στιβαρή Σχεδίαση Ενισχυμένη Σταθερότητα Μονάδας Οικονομική Δομή 90 Μοιρών Τύπου L Βραχίονας Εκφόρτωσης PCB Εξοπλισμός Δοκιμών

Σενάρια Εφαρμογής
  • Γραμμές Συναρμολόγησης SMT
  • Κατασκευή & Δοκιμές PCB
  • Υπηρεσίες Ηλεκτρονικών Κατασκευών (EMS)
  • Παραγωγή Φωτισμού LED
  • Συναρμολόγηση Ηλεκτρονικών Αυτοκινήτων
Συχνές Ερωτήσεις (FAQ)
Ε: Μπορεί αυτός ο εκφορτωτής να χειριστεί εύκαμπτα PCB (FPC);

Α: Έχει σχεδιαστεί κυρίως για άκαμπτα PCB. Για FPC, συνιστούμε να επικοινωνήσετε με τους μηχανικούς μας για μια προσαρμοσμένη λύση.

Ε: Ποιος είναι ο χρόνος παράδοσης για αυτό το μηχάνημα;

Α: Τα τυπικά μοντέλα είναι συνήθως σε απόθεμα. Για μαζικές παραγγελίες, ο χρόνος παράδοσης είναι συνήθως 7-15 ημέρες.

Ε: Παρέχετε υποστήριξη εγκατάστασης;

Α: Ναι, παρέχουμε λεπτομερή βίντεο οδηγούς και διαδικτυακή τεχνική υποστήριξη για την εγκατάσταση και την αποσφαλμάτωση.


Επικοινωνήστε Μαζί Μας Σήμερα!

Έτοιμοι να αναβαθμίσετε τη γραμμή SMT σας; Επικοινωνήστε μαζί μας για μια προσφορά ή για περισσότερες τεχνικές λεπτομέρειες σχετικά με τον Εκφορτωτή PCB Τύπου L 90 Μοιρών. Ανυπομονούμε να συνεργαστούμε με συνεργάτες από όλο τον κόσμο.
