Unloader PCB
Created with Pixso.

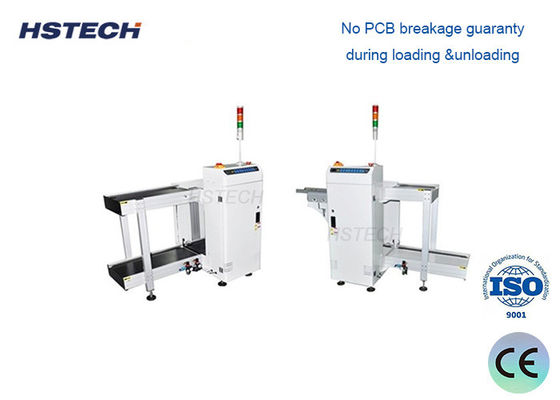

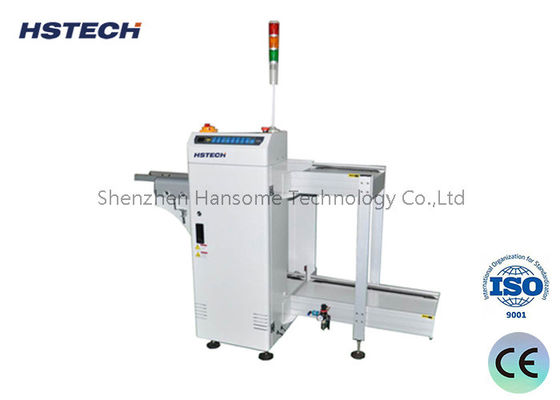

Αυτόματη υψηλής σταθερότητας φορτιστή περιοδικών PCB φορτωτή για την γραμμή παραγωγής SMT

Αυτόματη υψηλής σταθερότητας φορτιστή περιοδικών PCB φορτωτή για την γραμμή παραγωγής SMT

Ονομασία μάρκας: HSTECH
Αριθμός μοντέλου: Ειδικότερα:
Μούβ: 1 ΤΕΜ
Τιμή: Negotation
Όροι πληρωμής: T/T
Ικανότητα εφοδιασμού: 50 ΗΜ/Μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE,ISO
Ύψος μεταφοράς:
910±30 χλστ
Χρόνος φόρτωσης PCB:
Περίπου 6 δευτερόλεπτα.
Χρόνος αλλαγής περιοδικού:
Περίπου 30 δευτερόλεπτα
Κατεύθυνση μεταφοράς:
ΕΡ, ή ΕΡ.
Τροφοδοτικό:
220V,50/60Hz,± 10%
Πίεση αέρα:
4-6 bar
Συσκευασία λεπτομέρειες:
Ξύλινος
Δυνατότητα προσφοράς:
50 ΗΜ/Μήνα
Περιγραφή του προϊόντος

Βιομηχανικού Τύπου Πλήρως Αυτόματη Μηχανή Φόρτωσης/Εκφόρτωσης Γεμιστήρων PCB Υψηλής Σταθερότητας με Σχάρα Γεμιστήρων για Γραμμή Παραγωγής Συναρμολόγησης Ηλεκτρονικών Εξαρτημάτων SMT

Επισκόπηση Προϊόντος

Η Αυτόματη Μηχανή Εκφόρτωσης Γεμιστήρων PCB είναι μια βασική συσκευή οπίσθιου σταδίου, σχεδιασμένη ειδικά για σύγχρονες γραμμές παραγωγής SMT (Surface Mount Technology) και AI (Automatic Insertion). Αυτός ο εξοπλισμός μεταφέρει αυτόματα και αποτελεσματικά επεξεργασμένες Πλακέτες Τυπωμένου Κυκλώματος (PCB) από τη γραμμή μεταφοράς σε τυπικούς Γεμιστήρες (κασέτες/σχάρες), αντικαθιστώντας τέλεια την παραδοσιακή χειροκίνητη διαχείριση.

Λειτουργώντας ως κρίσιμη γέφυρα μεταξύ της συναρμολόγησης SMT, της επιθεώρησης και των τελικών διαδικασιών συσκευασίας, αυτή η Μηχανή Εκφόρτωσης Γεμιστήρων PCB μειώνει σημαντικά το κόστος εργασίας, εξαλείφει τη ζημιά στις PCB που προκαλείται από ανθρώπινο λάθος και αυξάνει σημαντικά τη Συνολική Αποτελεσματικότητα Εξοπλισμού (OEE) ολόκληρης της γραμμής παραγωγής.

Βασικά Χαρακτηριστικά

  • Αυτόματη φόρτωση και εκφόρτωση γεμιστήρων PCB
  • Συμβατότητα SMEMA για απρόσκοπτη ενσωμάτωση
  • Στιβαρή αρθρωτή κατασκευή για ανθεκτικότητα
  • Ομαλός μηχανισμός ρύθμισης πλάτους
  • Πνευματικό σύστημα σύσφιξης γεμιστήρα
  • Μηδενική ζημιά PCB κατά τις εργασίες μεταφοράς
  • Συμβατό με εκτυπωτές, μηχανές pick-and-place, φούρνους αναρροής και συστήματα AOI

Τεχνικές λεπτομέρειες

Λειτουργία Αυτή η μονάδα χρησιμοποιείται για την εκφόρτωση των PCB.
Ύψος μεταφοράς 910±30mm
Χρόνος φόρτωσης PCB Περίπου 6 δευτερόλεπτα
Χρόνος αλλαγής γεμιστήρα Περίπου 30 δευτερόλεπτα
Κατεύθυνση μεταφοράς Α~Δ, ή Δ~Α
Λειτουργία Μπροστινή λειτουργία
Σταθερή πλευρά τροχιάς Μπροστινή πλευρά (ή καθορίστε)
Τροφοδοτικό 220V, 50/60Hz, ±10%
Πίεση αέρα 4-6bar
Πάχος PCB Ελάχιστο 0.4mm
Ποσότητα γεμιστήρα Άνω πλευρά: 1 τεμ., κάτω πλευρά: 2 τεμ.
Ταχύτητα μεταφορέα 0.5-20M/min ή προσαρμοσμένη
Επιλογή βήματος 1-4 (βήμα 10mm)
Σήμα SMEMA

Προδιαγραφές

Μοντέλο HS-UL250 HS-UL330 HS-UL390 HS-UL460
Αποτελεσματικό μήκος PCB 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
Διαστάσεις μηχανής 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
Μέγεθος γεμιστήρα 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
Βάρος 140kg 220kg 280kg 320kg

Γιατί να επενδύσετε σε μια Αυτόματη Μηχανή Εκφόρτωσης PCB; (Βασικά Οφέλη)

  • Εξοικονόμηση Κόστους Εργασίας: Ένας χειριστής μπορεί να διαχειριστεί πολλαπλές γραμμές. Ο αυτόματος εναλλάκτης γεμιστήρων εξαλείφει τον χρόνο διακοπής για χειροκίνητη εκφόρτωση.

  • Μηδενική Ζημιά στις Πλακέτες: Διαθέτει έναν ωθητή με ρυθμιζόμενη πίεση και επίπεδες ιμάντες ESD. Σε αντίθεση με τη χειροκίνητη στοίβαξη, η μηχανή εκφόρτωσης μας εξασφαλίζει απαλό χειρισμό, προστατεύοντας ευαίσθητα εξαρτήματα και συγκολλήσεις.

  • Απρόσκοπτη Ενσωμάτωση Έξυπνου Εργοστασίου: Πλήρως συμβατό με SMEMA. Επικοινωνεί με τις ανάντη μηχανές σας. Εάν η ανάντη μηχανή σταματήσει, η μηχανή εκφόρτωσης παύει αυτόματα, αποτρέποντας εμπλοκές.

  • Ευέλικτη Διάταξη Γραμμής: Υποστηρίζει διαμορφώσεις Από Αριστερά προς Δεξιά (Α-Δ) και Από Δεξιά προς Αριστερά (Δ-Α) για να ταιριάζει σε οποιαδήποτε κάτοψη εργοστασίου.

Σενάρια Εφαρμογής

Αυτή η Μηχανή Εκφόρτωσης Γεμιστήρων PCB χρησιμοποιείται ευρέως στις διαδικασίες επεξεργασίας οπίσθιου σταδίου σε βιομηχανίες όπως ηλεκτρονικά ευρείας κατανάλωσης, τηλεπικοινωνίες, ηλεκτρονικά αυτοκινήτων, βιομηχανικός έλεγχος και φωτισμός LED. Είναι η ιδανική επιλογή για την υλοποίηση έξυπνων εργοστασίων, τη μείωση της εξάρτησης από τη χειρωνακτική εργασία και τη βελτίωση της αποδοτικότητας της οπίσθιας εφοδιαστικής αλυσίδας.

Επικοινωνήστε Μαζί Μας Σήμερα

Αναζητάτε μια οικονομικά αποδοτική, σταθερή και αξιόπιστη συσκευή αυτοματισμού οπίσθιου σταδίου SMT; Επικοινωνήστε μαζί μας άμεσα για να λάβετε την τελευταία προσφορά και λεπτομερείς τεχνικές λύσεις. Ας σας βοηθήσουμε να ανεβάσετε την αποδοτικότητα της γραμμής παραγωγής σας στο επόμενο επίπεδο!
