Αυτοματοποιημένος Μεταφορέας SMT PCB Υψηλής Ταχύτητας με Έλεγχο PLC και Συμβατότητα SMEMA για Μεταφορά PCB

Αυτοματοποιημένος Μεταφορέας PCB SMT Υψηλής Ταχύτητας με Έλεγχο PLC Συμβατός με SMEMA για Απρόσκοπτη Μεταφορά PCB και Σύνδεση Γραμμής Παραγωγής

Επισκόπηση Προϊόντος

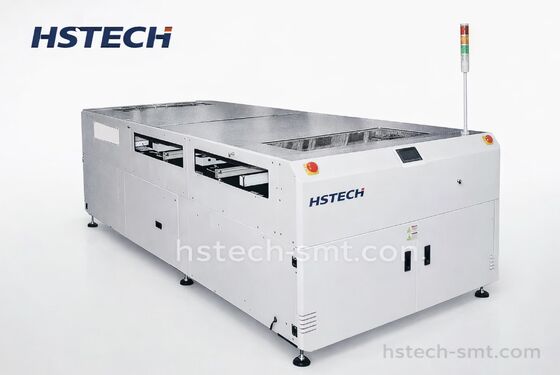

Ο Μεταφορέας Shuttle είναι μια λύση διαχείρισης υλικών υψηλής ακρίβειας, σχεδιασμένη για τη βελτιστοποίηση της αποδοτικότητας της γραμμής παραγωγής σε περιβάλλοντα SMT, συναρμολόγησης PCB και αυτοματοποιημένης παραγωγής. Σχεδιασμένο για απρόσκοπτη ενσωμάτωση, αυτό το σύστημα μεταφορέα επιτρέπει γρήγορη, ακριβή μεταφορά PCB, πάνελ ή εξαρτημάτων μεταξύ παράλληλων γραμμών παραγωγής ή σταθμών εργασίας, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας και μεγιστοποιώντας την παραγωγή. Συμβατό με τα πρότυπα SMEMA, είναι μια ευέλικτη επιλογή για κατασκευαστές ηλεκτρονικών στην Ευρώπη, τις ΗΠΑ και τη Νοτιοανατολική Ασία που αναζητούν αξιόπιστη, εξοικονόμηση χώρου αυτοματοποίηση.

Βασικά Χαρακτηριστικά

• Σχεδιασμός Ασφαλείας Ενσωματωμένης Μονάδας - Εξασφαλίζει ασφαλή λειτουργία, διατηρώντας παράλληλα συμπαγή δομή
• Έλεγχος PLC - Παρέχει ακριβή αυτοματοποιημένο έλεγχο για βελτιωμένη αξιοπιστία λειτουργίας
• Βηματικός Κινητήρας & Ζώνη Μεταφοράς Ακριβείας - Παρέχει υψηλή ακρίβεια και ομαλή κίνηση για σταθερή διαχείριση PCB
• Ομαλή Ρύθμιση Παράλληλου Πλάτους - Προσφέρει ευέλικτο έλεγχο για να φιλοξενήσει διάφορα μεγέθη PCB
• Προσαρμοσμένη Κατεύθυνση Μεταφοράς - Ρυθμιζόμενη κατεύθυνση βάσει συγκεκριμένων απαιτήσεων πελάτη
• Πάνελ Ελέγχου Οθόνης Αφής - Διαισθητική διεπαφή χρήστη για εύκολη παρακολούθηση και ρυθμίσεις
• Τριχρωμη Οθόνη Πύργου Φωτισμού - Οπτική ένδειξη κατάστασης με κόκκινα, κίτρινα και πράσινα φώτα
• Συμβατότητα SMEMA - Πλήρως συμβατό με τα πρότυπα της Ένωσης Κατασκευαστών Εξοπλισμού Επιφανειακής Τοποθέτησης

Τεχνικές Προδιαγραφές

Κύρια Λειτουργία

Αυτή η μονάδα ανακατευθύνει τη ροή των PCB σε διαφορετικά κανάλια, επιτρέποντας ομαλές μεταβάσεις μεταξύ διαμορφώσεων 2 γραμμών προς 1 γραμμή ή 1 γραμμής προς 2 γραμμές. Το σύστημα παρέχει ευελιξία δυναμικής δρομολόγησης για βελτιστοποιημένες λειτουργίες διαχείρισης PCB.

Τεχνικές Παράμετροι

• Ύψος Μεταφοράς: 910±20mm
• Απόσταση Μετατόπισης: Τυπική 2000mm ή προσαρμόσιμη
• Χρόνος Μετατόπισης: Προσαρμόσιμος βάσει αναγκών παραγωγής
• Αριθμός Αυτοκινούμενων Οχημάτων: Μονό ή διπλό όχημα (προαιρετικό)
• Μέθοδος Μετατόπισης: Βηματικός κινητήρας + ιμάντας μεταφορέα
• Σταθερή Ράγα: 1η και 4η ράγα σταθερές για σταθερότητα
• Κατεύθυνση Μεταφοράς: Αρ-Δε ή Δε-Αρ για ευέλικτη διαμόρφωση γραμμής
• Λειτουργία Μεταφοράς PCB: 2 σε 1 έξω, 1 σε 2 έξω, ή 2 σε 2 έξω επιλογές
• Πίεση Αέρα: 4-6 bar
• Πάχος PCB: Ελάχιστο 0.4mm
• Σήμα: Συμβατό με SMEMA

Συνήθεις Εφαρμογές

Τροφοδοσία Φούρνου Αναρροής Διπλής Λωρίδας
Εξισορροπεί τη ροή των PCB σε φούρνους διπλής λωρίδας για μέγιστη θερμική απόδοση.

Μετά από Pick and Place Υψηλής Ταχύτητας
Όταν ένα μηχάνημα τοποθέτησης είναι εκτός λειτουργίας για συντήρηση, μεταφέρετε πλακέτες στο μηχάνημα που λειτουργεί.

Πριν από Εξοπλισμό Δοκιμών Διπλής Λωρίδας
Διανέμει τα PCB ομοιόμορφα μεταξύ δύο ελεγκτών για μείωση του χρόνου αναμονής.

Εξισορρόπηση Γραμμής Παραγωγής
Προσαρμόζει τον φόρτο εργασίας μεταξύ παράλληλων γραμμών όταν μια γραμμή λειτουργεί ταχύτερα από την άλλη.

Διαχείριση Αποθήκης (Buffer)
Αποθηκεύει και απελευθερώνει PCB όταν ο εξοπλισμός κατάντη είναι προσωρινά απασχολημένος.

Γιατί να Επιλέξετε τον Μεταφορέα PCB Shuttle;

• Παγκόσμια Συμβατότητα: Υποστηρίζει τάση 110V/220V, πρωτόκολλο SMEMA και προσαρμόζεται στα πρότυπα τάσης και τις διαμορφώσεις εξοπλισμού διαφορετικών περιοχών.
• Οικονομικά Αποδοτικό: Υλικά υψηλής ποιότητας και ώριμη τεχνολογία παραγωγής εξασφαλίζουν μεγάλη διάρκεια ζωής, μειώνοντας το κόστος συντήρησης και τη συχνότητα αντικατάστασης εξοπλισμού.
• Προσαρμόσιμη Υπηρεσία: Σύμφωνα με τις ειδικές ανάγκες των πελατών (μέγεθος PCB, διάταξη γραμμής παραγωγής, απαιτήσεις ταχύτητας), παρέχουμε προσαρμοσμένες λύσεις για να καλύψουμε τις ατομικές ανάγκες διαφορετικών εργοστασίων.
• Εγγύηση Μετά την Πώληση: Παρέχουμε παγκόσμια εξυπηρέτηση μετά την πώληση, συμπεριλαμβανομένης καθοδήγησης εγκατάστασης, τεχνικής εκπαίδευσης και προμήθειας ανταλλακτικών, για να λύσουμε τις ανησυχίες των πελατών κατά τη χρήση.

Είτε είστε κατασκευαστής ηλεκτρονικών στην Ευρώπη, την Αμερική ή τη Νοτιοανατολική Ασία, ο Μεταφορέας PCB Shuttle μας θα σας βοηθήσει να βελτιστοποιήσετε τη γραμμή παραγωγής SMT, να βελτιώσετε την αποδοτικότητα παραγωγής και να ενισχύσετε την ανταγωνιστικότητα στην αγορά. Επικοινωνήστε μαζί μας τώρα για να λάβετε μια προσαρμοσμένη προσφορά και λεπτομερείς τεχνικές παραμέτρους!
