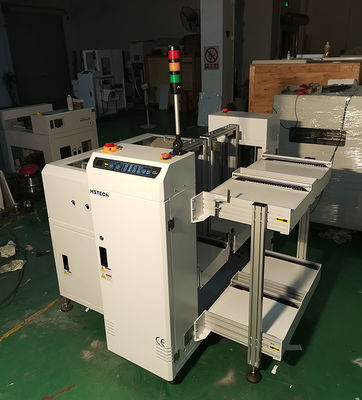

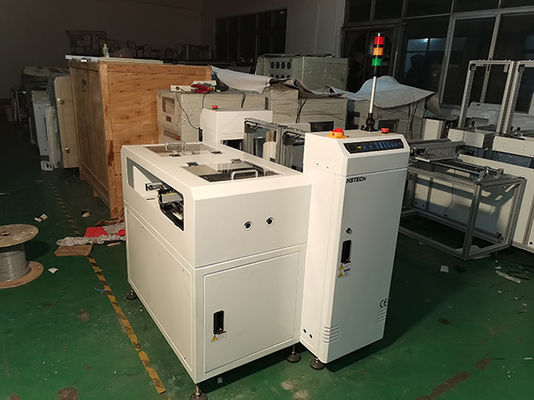

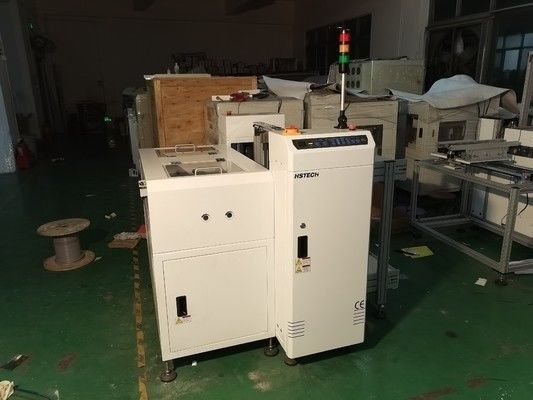

Αυτόματος NG OK PCB Unlaoder AOI Board Sorting Unloader με SMEMA Συμφωνητικός

Αυτόματος NG OK PCB Unlaoder AOI Board Sorting Unloader με SMEMA Συμφωνητικός

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-NK250/HS-NK330/HS-NK390/HS-NK460
Μούβ:	1 τεμ
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

NG/OK Unloader

Τροφοδοτικό:

AC220V, 50/60HZ

Κατάσταση:

Νέος

Πίεση αέρα:

4-6 bar

Μεταφορικός ιμάντα:

ΕΣΔ

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

Αυτόματη εκφόρτωση PCB με SMEMA

Μηχανές διαλογής PCB

Συμφωνητικός με το AOI board unloader

Περιγραφή του προϊόντος

Αυτόματος Εκφορτωτής Πλακετών PCB NG/OK με Διαλογή Πλακετών AOI

Αποτελεσματικός εκφορτωτής πλακετών PCB NG/OK για γραμμές παραγωγής SMT. Διαχωρίζει αυτόματα ελαττωματικές και καλές πλακέτες μετά από επιθεώρηση AOI. Βελτιώστε την αποδοτικότητα και μειώστε τη χειρωνακτική διαχείριση.

Επισκόπηση Προϊόντος

Ο Εκφορτωτής Πλακετών PCB NG/OK έχει σχεδιαστεί για γραμμές παραγωγής SMT για να διαχωρίζει αυτόματα τις καλές (OK) και τις ελαττωματικές (NG) πλακέτες PCB μετά από επιθεώρηση AOI. Λαμβάνοντας σήματα επιθεώρησης μέσω διεπαφής SMEMA, το σύστημα δρομολογεί έξυπνα τις πλακέτες PCB σε διαφορετικά γεμιστήρια, εξασφαλίζοντας μια πλήρως αυτοματοποιημένη, ακριβή και αποτελεσματική διαδικασία διαλογής. Αυτή η λύση είναι απαραίτητη για τη βελτίωση του ποιοτικού ελέγχου και τη μείωση της χειρωνακτικής παρέμβασης στη σύγχρονη ηλεκτρονική κατασκευή.

Προβλήματα Παραγωγής που Επιλύονται

Υψηλό κόστος εργασίας από χειρωνακτική διαλογή
Σφάλματα διαλογής και προβλήματα ποιότητας
Καθυστερήσεις παραγωγής και σημεία συμφόρησης
Αναποτελεσματική διαχείριση ροής εργασίας

Ο εκφορτωτής NG/OK εξαλείφει αυτά τα προβλήματα παρέχοντας αυτόματη, σε πραγματικό χρόνο ταξινόμηση και εκφόρτωση πλακετών.

Βασικά Χαρακτηριστικά

Αυτόματη Διαλογή NG/OK

Διαχωρίζει απρόσκοπτα ελαττωματικές και πιστοποιημένες πλακέτες PCB βάσει σημάτων AOI

Επικοινωνία SMEMA

Υποστηρίζει την τυπική διεπαφή SMEMA για ομαλή ενσωμάτωση στη γραμμή SMT

Λειτουργία Υψηλής Αποδοτικότητας

Χρόνος κύκλου πλακέτας: ~6 δευτερόλεπτα ανά PCB | Αλλαγή γεμιστηρίου: ~30 δευτερόλεπτα

Ευέλικτη Διαμόρφωση

Υποστηρίζει πολλαπλές διατάξεις γεμιστηρίων με προσαρμόσιμες ποσότητες

Σταθερό & Αξιόπιστο

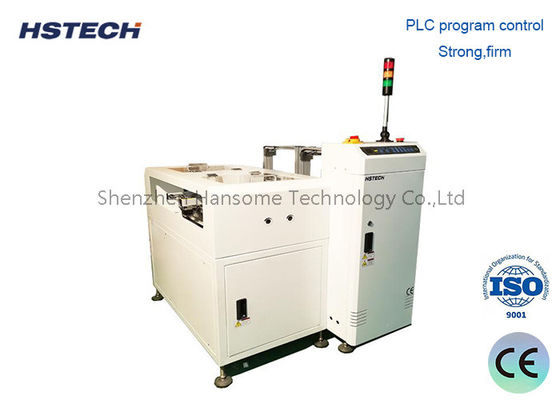

Σύστημα ελεγχόμενο από PLC με πνευματικό ωθητήρα για μεταφορά χωρίς ζημιές

Φιλικός προς τον Χρήστη Έλεγχος

Διεπαφή οθόνης αφής για εύκολη ρύθμιση παραμέτρων και λειτουργία

Τεχνικές Προδιαγραφές

Λειτουργία	Συλλογή πλακετών NG/OK ξεχωριστά λαμβάνοντας σήμα
Ύψος Μεταφοράς	910±30mm
Κατεύθυνση Μεταφοράς	Α~Δ, ή Δ~Α
Χρόνος Συλλογής Πλακέτας	Περίπου 6 δευτερόλεπτα ανά PCB
Χρόνος Αλλαγής Γεμιστηρίου	Περίπου 30 δευτερόλεπτα
Σταθερή Πλευρά Τροχιάς	Μπροστινή πλευρά
Πλευρά Λειτουργίας	Μπροστινή πλευρά
Ιμάντας Μεταφοράς	ESD
Πάχος PCB	Ελάχιστο 0.6mm
Επιλογή Βήματος	1-4 (βήμα 10mm)
Τροφοδοτικό	220V, 50/60Hz, ±10%
Ισχύς	0.05kW
Πίεση Αέρα	4-6Bar
Κατανάλωση Αέρα	Μέγιστο 15L/min
Αριθμός Γεμιστηρίων	Άνω: 1 γεμιστήριο, Κάτω: 2 γεμιστήρια
Σήμα	SMEMA

Διαθέσιμα Μοντέλα

Μοντέλο	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Αποτελεσματικό Μήκος PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Πάχος PCB	Ελάχιστο 0.6mm	Ελάχιστο 0.6mm	Ελάχιστο 0.6mm	Ελάχιστο 0.6mm
Μέγεθος Γεμιστηρίου	355320563mm	460400563mm	535460570mm	535530570mm
Διαστάσεις Μηχανής	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Βάρος	220kg	280kg	340kg	380kg

Προαιρετικά Χαρακτηριστικά

Αυτόματη ρύθμιση πλάτους
Προσαρμοσμένη ποσότητα γεμιστηρίου
Αναβάθμιση ελέγχου οθόνης αφής
Προσαρμοσμένες διαμορφώσεις για διαφορετικά μεγέθη PCB

Σενάρια Εφαρμογής

Γραμμές παραγωγής SMT
Διαδικασία μετά την επιθεώρηση AOI
Ηλεκτρονική κατασκευή (EMS/OEM/ODM)
Ηλεκτρονικά αυτοκινήτων
Συναρμολόγηση πλακετών PCB καταναλωτικών ηλεκτρονικών

Οφέλη Γραμμής Παραγωγής

Μείωση σφαλμάτων χειρωνακτικής διαλογής
Βελτίωση της αποδοτικότητας παραγωγής
Εξασφάλιση σαφούς ιχνηλασιμότητας NG/OK
Μείωση κόστους εργασίας
Ενίσχυση της συνολικής αυτοματοποίησης της γραμμής SMT

Γιατί να επιλέξετε HSTECH

Στην HSTECH, ειδικευόμαστε σε εξοπλισμό διαχείρισης PCB και λύσεις αυτοματοποίησης SMT. Παρέχουμε:

Αξιόπιστη ποιότητα μηχανής
Προσαρμογή βάσει των αναγκών παραγωγής σας
Γρήγορη παράδοση & παγκόσμια υποστήριξη
Ανταγωνιστικές τιμές
