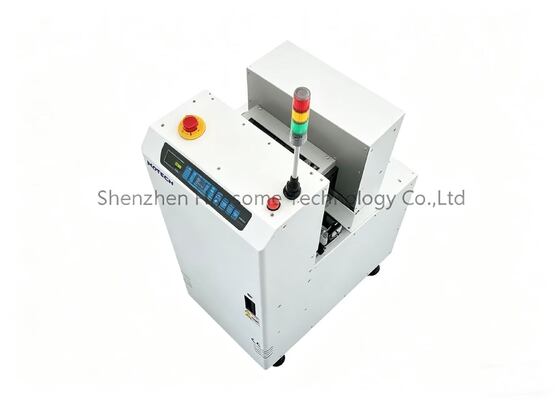

Προσαρμοσμένο υψηλής απόδοσης SMT PCB Unloader με σύστημα ελέγχου PLC για γραμμή παραγωγής επεξεργασίας PCB

Αυτόματος Υψηλής Απόδοσης Προσαρμόσιμος Ξεφορτωτής SMT PCB Εξοπλισμός Χειρισμού PCB Εύκολης Λειτουργίας για Γραμμή Παραγωγής SMT

Ο Στοιβαστής SMT PCB μας είναι ένας βασικός εξοπλισμός στο σύστημα χειρισμού PCB, ο οποίος αναπτύχθηκε ειδικά για να λύσει τα προβλήματα χαμηλής απόδοσης, εύκολης ζημιάς και ακανόνιστης στοίβαξης που προκαλούνται από τη χειροκίνητη στοίβαξη PCB. Ως απαραίτητο μέρος της γραμμής παραγωγής SMT, αυτή η Μηχανή Στοίβαξης PCB μπορεί να συνδεθεί απρόσκοπτα με εκτυπωτές οθόνης, μηχανές pick-and-place, φούρνους αναρροής και άλλο εξοπλισμό κατάντη, πραγματοποιώντας την αυτόματη σύνδεση ολόκληρης της γραμμής παραγωγής και διασφαλίζοντας την ομαλή και συνεχή λειτουργία της διαδικασίας παραγωγής.

Είτε ασχολείστε με την κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης, ηλεκτρονικών αυτοκινήτων, φωτισμού LED ή ιατρικού εξοπλισμού, ο Στοιβαστής PCB μας μπορεί να σας παρέχει προσαρμοσμένες λύσεις για να καλύψει τις ανάγκες στοίβαξης διαφορετικών μεγεθών, πάχους και τύπων PCB, βοηθώντας σας να βελτιστοποιήσετε τη διαδικασία παραγωγής και να ενισχύσετε την ανταγωνιστικότητα στην αγορά.

1. Σύστημα ελέγχου PLC

2. Λειτουργία διέλευσης

3. Συμπαγής σχεδιασμός για εξοικονόμηση χώρου

4. Ρυθμιζόμενο πλάτος PCB μέσω κινητήρων βιδωτών ράβδων

5. Ρυθμιζόμενος κύλινδρος SMC πλάτους (Ιαπωνικής μάρκας)

6. Τυπικό SMEMA

7. Διάφορα μη τυποποιημένα μοντέλα μπορούν να προσαρμοστούν σύμφωνα με διαφορετικά μεγέθη PCB και ειδικές ανάγκες των χρηστών

8. Προσαρμογή σε διάφορες γραμμές παραγωγής SMT, DIP ή συναρμολόγησης για πλήρως αυτόματη φόρτωση πλακετών

9. Επιλογή πνευματικών εξαρτημάτων διεθνώς αναγνωρισμένων εμπορικών σημάτων

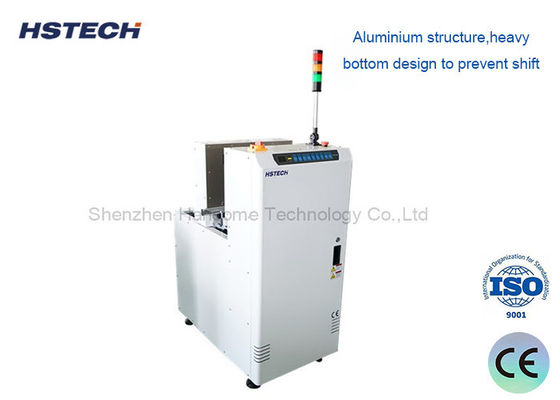

Εξοπλισμένο με σύστημα ακριβείας stepper drive και βιομηχανικό σύστημα ελέγχου PLC, ο Αυτόματος Στοιβαστής PCB πραγματοποιεί ακολουθία κίνησης σε πραγματικό χρόνο με ανάδραση κλειστού βρόχου, επιτυγχάνοντας χρόνο κύκλου 10 δευτερολέπτων για συνεχείς λειτουργίες στοίβαξης πλακετών. Μπορεί να στοιβάζει έως και 400 PCB τη φορά (για πλακέτες πάχους 0.6mm) και να υποστηρίζει στοίβαξη υψηλής ταχύτητας χωρίς εμπλοκές, γεγονός που μπορεί να βελτιώσει σημαντικά την παραγωγική ικανότητα της γραμμής παραγωγής SMT και να μειώσει τον χρόνο διακοπής παραγωγής. Η ενισχυμένη αρχιτεκτονική πλαισίου αλουμινίου διασφαλίζει σταθερότητα θέσης ±0.1mm υπό δυναμικά φορτία 200kg, περνώντας τις δοκιμές δονήσεων MIL-STD-810G, καθιστώντας τον εξοπλισμό να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα.

Η Στοιβαστής PCB είναι εξοπλισμένος με οθόνη αφής HMI υψηλής ανάλυσης 7 ιντσών με πιστοποίηση IP65, η οποία παρέχει οπτικοποίηση σε πραγματικό χρόνο της μέτρησης πλακετών, διάγνωση σφαλμάτων και ενεργοποίηση λειτουργίας παράκαμψης, χωρίς να διακόπτεται η επικοινωνία σήματος SMEMA. Η διεπαφή λειτουργίας είναι απλή και διαισθητική, με σαφείς οδηγίες λειτουργίας, δεν απαιτείται επαγγελματική εκπαίδευση, και οι απλοί εργαζόμενοι μπορούν να ξεκινήσουν γρήγορα. Ταυτόχρονα, ο εξοπλισμός υιοθετεί συμπαγή σχεδιασμό, ο οποίος βελτιστοποιεί την επιφάνεια του εργοστασίου και είναι κατάλληλος για εργαστήρια παραγωγής με περιορισμένο χώρο, ιδιαίτερα κατάλληλος για μικρομεσαίες επιχειρήσεις στη Νοτιοανατολική Ασία.

Ο Στοιβαστής SMT PCB μας υποστηρίζει μεγέθη PCB από 50×50mm έως 460×460mm (ή προσαρμοσμένα σύμφωνα με τις απαιτήσεις) και πάχος PCB από 0.6mm και άνω, τα οποία μπορούν να προσαρμοστούν σε διαφορετικές προδιαγραφές PCB στην αγορά. Είναι συμβατός με διεπαφή SMEMA/EIA-481, υποστηρίζει αμφίδρομη επικοινωνία και εναλλαγή κατεύθυνσης, και μπορεί να ενσωματωθεί απρόσκοπτα με την υπάρχουσα γραμμή παραγωγής SMT σας, χωρίς την ανάγκη μεγάλης κλίμακας μετατροπής της γραμμής παραγωγής. Επιπλέον, παρέχουμε προσαρμοσμένες υπηρεσίες, συμπεριλαμβανομένου του ύψους στοίβαξης, του ύψους μεταφοράς, του συστήματος ελέγχου και άλλων πτυχών, για να καλύψουμε πλήρως τις εξατομικευμένες ανάγκες παραγωγής σας.

Η Μηχανή Στοίβαξης PCB υιοθετεί πνευματικά συστήματα βελτιστοποιημένα για την ενέργεια, με βαλβίδες ρυθμιζόμενες κατά ζήτηση που περιορίζουν την κατανάλωση αέρα σε ≤10L/min σε πίεση λειτουργίας 4-6 bar, μειώνοντας το κόστος ενέργειας κατά 18% σε σύγκριση με συστήματα σταθερής ροής. Το σύστημα μεταφοράς ασφαλές για ESD με γειωμένες ράγες ανοδιωμένου αλουμινίου αποτρέπει ζημιές από ηλεκτροστατική εκκένωση κατά τον χειρισμό PCB, προστατεύοντας την ασφάλεια των PCB και των εξαρτημάτων. Τα βασικά εξαρτήματα (PLC, αισθητήρας, κύλινδρος αέρα) προέρχονται όλα από γνωστές μάρκες, με υψηλή ανθεκτικότητα και χαμηλό ποσοστό αστοχίας, μειώνοντας το κόστος συντήρησης και επεκτείνοντας τη διάρκεια ζωής του εξοπλισμού.

• Γραμμές Συναρμολόγησης SMT: Συλλογή ολοκληρωμένων πλακετών μετά τη συγκόλληση αναρροής.
• Επιθεώρηση PCB: Στοίβαξη πλακετών μετά από επιθεώρηση AOI ή οπτική επιθεώρηση.
• Κατασκευή Ηλεκτρονικών: Αυτοματοποίηση του τελικού σταδίου της διαδικασίας παραγωγής για μείωση του χειροκίνητου χειρισμού.

Δεσμευόμαστε να παρέχουμε εξοπλισμό SMT υψηλής ποιότητας που οδηγεί στην αποδοτικότητα. Ο Αυτόματος Στοιβαστής PCB μας συνδυάζει ανθεκτικότητα, μηχανική ακριβείας και έξυπνη αυτοματοποίηση για να ανταποκριθεί στα αυστηρά πρότυπα της παγκόσμιας βιομηχανίας ηλεκτρονικών.

Επικοινωνήστε μαζί μας σήμερα για να αναβαθμίσετε τη γραμμή παραγωγής σας με τα αξιόπιστα συστήματα χειρισμού και στοίβαξης PCB!
