Μηχανή επιλεκτικής συγκόλλησης επιτραπέζιου γραφείου υψηλής ακρίβειας για τη συγκόλληση συστατικών μέσω τρύπας

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	Ειδικότερα:
Μούβ:	1 τεμ
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Desktop Selective Soldering Mahine

Υλικό δοχείου συγκόλλησης:

Ανοξείδωτο ατσάλι

Χωρητικότητα συγκόλλησης:

10 κιλά

Βάρος μηχανής:

70 κιλά

Πάχος PCB:

0,8~3 mm (μήκος καρφίτσας ≤3 mm)

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

Μηχανή επιλεκτικής συγκόλλησης επιτραπέζιου γραφείου

ρομπότ συγκόλλησης εξαρτημάτων με διάτρητη τρύπα

ρομπότ αυτοματοποιημένης συγκόλλησης υψηλής ακρίβειας

Περιγραφή του προϊόντος

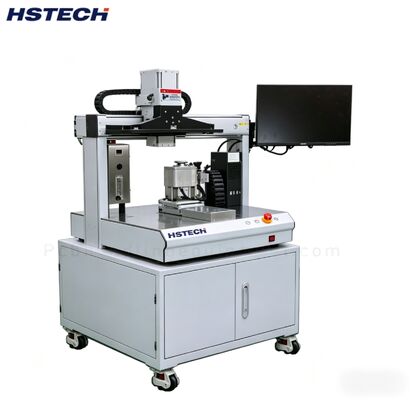

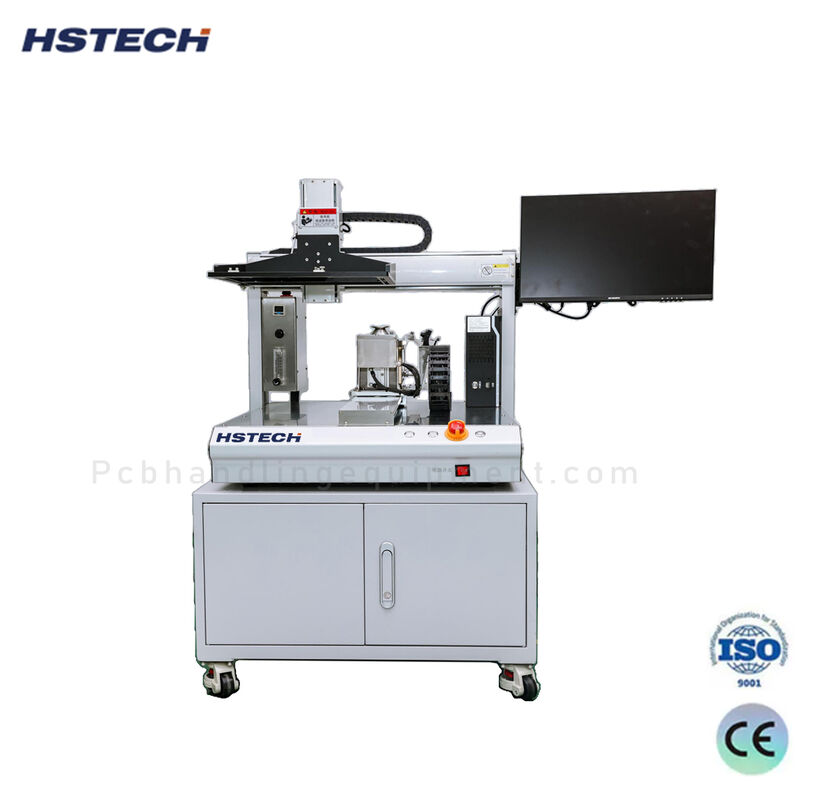

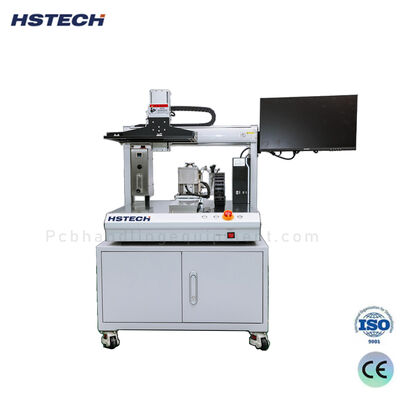

Ηλεκτρονική μηχανή συγκόλλησης για επιτραπέζιο γραφείο HS-320

Το HS-320 είναι ένα συμπαγές σύστημα επιλεκτικής συγκόλλησης σε στυλ επιτραπέζιου υπολογιστή που έχει σχεδιαστεί για υψηλής ακρίβειας συγκόλληση εξαρτημάτων μέσω τρύπας.και περιβάλλοντα συντήρησης όπου ο χώρος είναι περιορισμένος αλλά η ποιότητα δεν μπορεί να διακυβευθεί.

Προδιαγραφές προϊόντος

Τμήμα προδιαγραφής	Ειδικότερα:
Εφαρμόσιμο μέγεθος πλάκας PCB (L*W)	50 × 50 ~ 320 × 250 mm
Εφαρμόσιμο πάχος PCB	Μονάδα: 0,8 ~ 3mm / μήκος πιν: εντός 3mm
Υψόμετρος στοιχείου	Πάνω από την επιφάνεια: κάτω από 100 mm / Κάτω από την επιφάνεια: κάτω από 50 mm
Σχήμα και συνθήκες PCB	1Τμήμα χειρισμού PCB: ≥3 mm 2- Βάρος των εξαρτημάτων: κάτω από 3 κιλά 3- Στρογγυλομετρία επιφάνειας: κάτω των 0,5 mm
Υλικό δοχείου συγκόλλησης / χωρητικότητα	Ατσάλι από ανοξείδωτο χάλυβα / 10kg
Δύναμη κατσαρόλας συγκόλλησης	3 × 500W / 1,5KW
Απαιτήσεις N2	Καθαρότητα: 99,999% Πίεση / κατανάλωση: 0,5MPa / 20-30 L/min / 1,2-1,5 m3/H
Σφουγγάρι ροής	Σφουγγάρι υγρού ακριβείας
Δυνατότητα ροής	2L (Χειροκίνητη γέμιση)
Εφοδιασμός αέρα.	00,5-0,7 Mpa
Εσωτερική διάμετρος του ακροβωτίου	Φ3mm ~ Φ20mm (προσαρμόσιμο)
Υψόμετρο κύματος	Αυτόματη ρύθμιση / μέτρηση ύψους
Έλεγχος συστήματος	PC + PLC (Windows + Καινοτομία)
Λογισμικό προγραμματισμού	Υποστηρίζει το σχέδιο εικόνας για προγραμματισμό (γρήγορο και βολικό)
Εφοδιασμός / ισχύς	Μία φάση 220V ±10% Δύναμη εκκίνησης: 2 kW
Βάρος	70 kg (συμπεριλαμβανομένης της συγκόλλησης 10 kg)
Συνολικές διαστάσεις (LWH)	730 × 800 × 840 mm

Βασικά χαρακτηριστικά

Πραγματικό σχεδιασμό επιφάνειας εργασίας- Με αποτύπωμα μόλις 730×800 χιλιοστών, το HS-320 χωρά εύκολα σε οποιοδήποτε τραπέζι εργασίας - ιδανικό για εργαστήρια, κέντρα επισκευής και μικρά εργαστήρια.
Επιλεκτική συγκόλληση ακριβείας- Υποστηρίζει προγραμματιζόμενο ύψος κύματος και προσαρμόσιμες διαμέτρους ακροβομβίδων (Φ3-20 mm), επιτρέποντας την ακριβή συγκόλληση μεμονωμένων πινών χωρίς να επηρεάζεται το περιβάλλον των συστατικών SMD.
Σύστημα έξυπνου ελέγχου- Συνδυάζει PC (Windows) και PLC (Inovance) για σταθερό έλεγχο σε πραγματικό χρόνο.
N2 έτοιμο- Η ενσωματωμένη υποστήριξη για αζώτο υψηλής καθαρότητας (99,999%) βελτιώνει την υγρασία, μειώνει τα σκουπίδια και εξασφαλίζει σταθερή ποιότητα της συγκόλλησης συγκόλλησης.
Αυτόματη βαθμονόμηση ύψους κύματος- Το σύστημα μετρά και ρυθμίζει αυτόματα το ύψος κύματος, μειώνοντας τον χρόνο χειροκίνητης εγκατάστασης και βελτιώνοντας την επαναληπτικότητα.
Ενσωματωμένη κατσαρόλα συγκόλλησης- κατσαρόλα από ανοξείδωτο χάλυβα χωρητικότητας 10 kg και ισχύς θέρμανσης 1,5 kW - επαρκής για συνεχή λειτουργία σε παραγωγές μικρού ή μεσαίου όγκου.

Συστήματα προθέρμανσης

Προθέρμανση από την επάνω πλευρά (προαιρετική)

1KW υπέρυθρο σωλήνα θέρμανσης προθέρμανση το πάνω μέρος της πλακέτας PCB πριν από τη συγκόλληση, ικανοποιώντας τις απαιτήσεις υψηλής θερμοκρασίας για ειδικά στοιχεία.βελτιώνει την διείσδυση του τσιμέντου, και βελτιώνει τη συνολική ποιότητα συγκόλλησης.

Προθερμοποίηση κάτω

Χρησιμοποιεί γρήγορη υπερύθμιση θερμότητας για την προθερμία των πλακών PCB πριν από τη συγκόλληση και διατηρεί τη θέρμανση κατά τη διάρκεια της διαδικασίας.Χαρακτηριστικά συγχρονισμένη αρχή σχεδιασμού "προθέρμανση + συγκόλληση" που βελτιώνει την αποδοτικότητα, αυξάνει τον ρυθμό διείσδυσης του κασσίτερου, μειώνει το θερμικό σοκ για τα θερμικά ευαίσθητα στοιχεία και εξασφαλίζει υψηλή καθαρότητα των PCB μετά τη συγκόλληση.

Εφαρμογές

Συναρμολόγηση εξαρτημάτων με διάτρηση
Επισκευή και επεξεργασία PCB
Επιβεβαίωση πρωτοτύπου
Παραγωγή μικρών παρτίδων
Εργαστήρια Ε&Α και τεχνική κατάρτιση

Γιατί να Επιλέξετε το HS-320;

Η HS-320 γεφυρώνει το χάσμα μεταξύ των ακριβών συστημάτων επιλεκτικής συγκόλλησης σε γραμμή και των σταθμών χειροκίνητης συγκόλλησης.και επαναληψιμότητα σε ένα κλάσμα του κόστους και του χώρου -- καθιστώντας την έξυπνη επιλογή για τους μηχανικούς και τους μικρομεσαίους κατασκευαστές..
