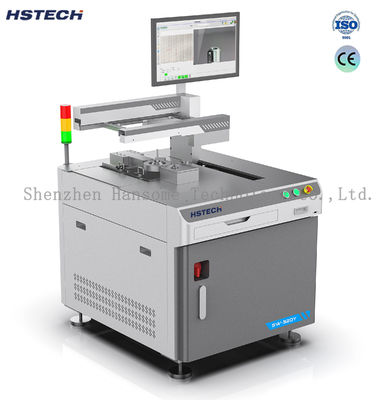

Soldadura por ola selectiva integrada, selectiva y múltiple offline para línea THT

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	SW-320YT
Μούβ:	1 τεμ
Τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Ετικέτα ρελέ:

Σνάιντερ

Μήκος βήματος Προαιρετικό:

30 / 60 mm ή Χειροκίνητη λειτουργία

Παροχή αέρα:

4-6bar, μέγιστο 15L/min

Συνολική ισχύς:

2600w

Δυνατότητα προσφοράς:

30000 ΤΕΜ

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Περιγραφή του προϊόντος

Μικρής Παραγωγής/Πολλαπλής Επιλεκτικής Ολοκληρωμένης Επιλεκτικής Κυματοειδούς Συγκόλλησης για Γραμμή THT

Εισαγωγή Προϊόντος

Προηγμένη λύση για τις προκλήσεις συγκόλλησης DIP σε περιβάλλοντα παραγωγής μικρής παρτίδας και πολλαπλών ποικιλιών.

Επιτρέπει ευέλικτη παραγωγή πολλαπλών ποικιλιών και μικρών παρτίδων
Γρήγορη ρύθμιση για συγκόλληση χωρίς την ανάγκη εξαρτημάτων στήριξης
Εξαιρετικά χαμηλό κόστος αγοράς εξοπλισμού
Ελάχιστο κόστος χρήσης και συντήρησης (εξοικονόμηση σε κασσίτερο, ροή, ηλεκτρικό ρεύμα και αναλώσιμα)
100% ποσοστό διείσδυσης κασσίτερου με πάνω από 98% απόδοση συγκόλλησης
Συμπαγές αποτύπωμα με εξαιρετικά μικρή επιφάνεια κάλυψης

Αρχή Λειτουργίας

Στη λειτουργία επιλεκτικής συγκόλλησης εκτός γραμμής, το ακροφύσιο συγκόλλησης παραμένει σταθερό ενώ η πλακέτα PCB κινείται κατά τους άξονες X, Y και Z σύμφωνα με προγραμματισμένες ρυθμίσεις για να επιτευχθεί ακριβής συγκόλληση των σημείων συγκόλλησης της PCB.

Σύστημα Ψεκασμού Ακριβείας

Ακροφύσιο ψεκασμού υγρού υψηλής ακρίβειας 0,5mm "Lumina" εισαγόμενο από την Ιαπωνία σε αρχική συσκευασία.

Συστήματα Προθέρμανσης PCB

Προθέρμανση Άνω Όψης (Προαιρετικό)

Χρησιμοποιεί υπέρυθρες σωλήνες θέρμανσης 1KW για την προθέρμανση της άνω όψης της πλακέτας PCB πριν τη συγκόλληση. Καλύπτει τις απαιτήσεις υψηλής θερμοκρασίας για ειδικά εξαρτήματα, μειώνει το θερμικό σοκ, ενεργοποιεί τη ροή, βελτιώνει τη διείσδυση κασσίτερου στις ακίδες των εξαρτημάτων και ενισχύει την ποιότητα συγκόλλησης.

Προθέρμανση Κάτω Όψης

Χρησιμοποιεί γρήγορη υπέρυθρη αγωγιμότητα θερμότητας για την προθέρμανση της πλακέτας PCB πριν τη συγκόλληση και διατηρεί τη θέρμανση κατά τη διάρκεια της διαδικασίας. Διαθέτει συγχρονισμένη αρχή σχεδιασμού "προθέρμανση + συγκόλληση" που βελτιώνει την αποδοτικότητα συγκόλλησης, αυξάνει το ποσοστό διείσδυσης κασσίτερου, μειώνει το θερμικό σοκ για εξαρτήματα ευαίσθητα στη θερμότητα και διασφαλίζει υψηλή καθαρότητα της PCB μετά τη συγκόλληση.

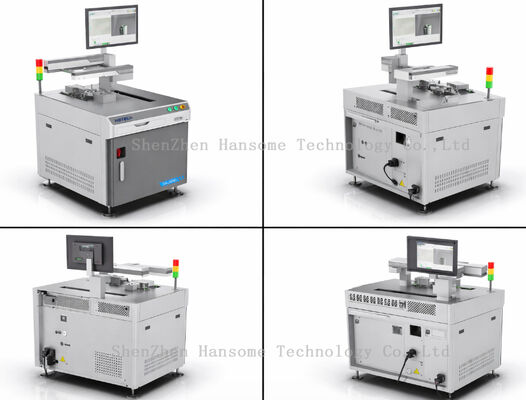

Χαρακτηριστικά και Κατασκευή Μηχανής

Κεντρικός σχεδιασμός καλωδίωσης για εύκολη συντήρηση. Διαθέτει βίδες και ράγες PMI Ταϊβάν.

Σχεδιασμός φούρνου κασσίτερου γρήγορης αποσύνδεσης για βολική συντήρηση.

Τα υγρά και τα αέρια εξαρτήματα είναι ανεξάρτητα από το ηλεκτρικό κουτί, διασφαλίζοντας ασφάλεια και αξιοπιστία.
