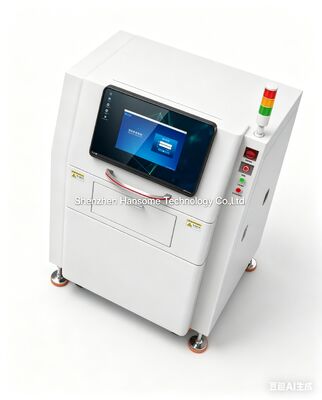

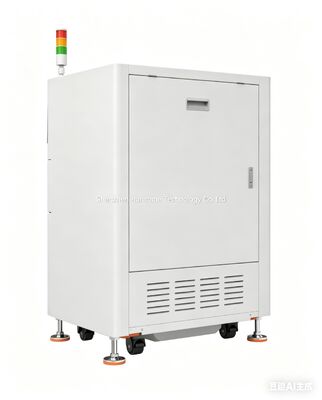

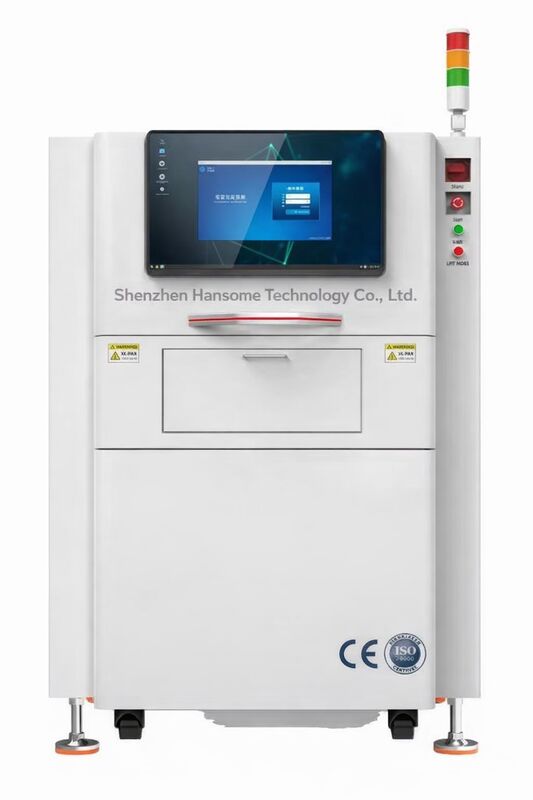

Μηχανή υψηλής ταχύτητας αυτόματης οπτικής επιθεώρησης AOI για κοινή επιθεώρηση συγκόλλησης

Μηχανή υψηλής ταχύτητας αυτόματης οπτικής επιθεώρησης AOI για κοινή επιθεώρηση συγκόλλησης

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-D1510/HS-D1510L
Μούβ:	1 τεμ
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	30 τμχ/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Έξυπνη επιθεώρηση άρθρωσης συγκόλλησης

Ταχύτητα επιθεώρησης:

0,22sec/FOV

Ανάλυση κάμερας:

Στάνταρ 15MP

Κατανάλωση ρεύματος:

MAX 1kw

Υλικό:

Ανοξείδωτο ατσάλι

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

30 τμχ/μήνα

Περιγραφή του προϊόντος

Μηχανή υψηλής ταχύτητας AOI αυτόματης οπτικής επιθεώρησης

Συμπληρωματική επιθεώρηση συγκόλλησης Ευφυής AOI

Το πρώτο AOI στον κόσμο που δεν απαιτεί ρύθμιση παραμέτρων, με ισχυρή ικανότητα επιθεώρησης.υιοθετεί βαθιά νευρωνικά δίκτυα αλγόριθμους, ένα κλικ έξυπνη αναζήτηση, έξυπνος υποβοηθούμενος προγραμματισμός, και μπορεί να κρίνει έξυπνα διάφορα ελαττώματα του PCBA μετά τη συγκόλληση κυμάτων.

Χαρακτηριστικά του προϊόντος

Υπερ-γρήγορος προγραμματισμός, εξαιρετικά απλή λειτουργία.
Φιλική διεπαφή ανθρώπου-μηχανής, φιλική προς το χρήστη λειτουργία
Ακολουθήσιμα δεδομένα, ισχυρή στατιστική ανάλυση SPC και πολυδιάστατη 3D προβολή
Δυνατή ικανότητα επιθεώρησης, αποτελεσματική ανίχνευση διαφόρων ελαττωμάτων των αρθρώσεων συγκόλλησης
Προαιρετικός σχεδιασμός μονοπαίδας ή διπλής τροχιάς
Υποστηρίζει την διείσδυση της επανεξέτασης των συσσωρευτών, προσαρμόζεται ευέλικτα σε διάφορα σενάρια παραγωγής
Προστασία των φακών κατά της μόλυνσης, μειώνει τη συχνότητα συντήρησης
Εισαγόμενη βίδα κυψέλου σερβοκινητήρα, υψηλής ταχύτητας, υψηλής ακρίβειας, σταθερή και χαμηλής φθοράς

Ανιχνεύσιμες περιπτώσεις

Επιθεώρηση ελαττωμάτων, όπως υπερβολική συγκόλληση, ανεπαρκής συγκόλληση, γέφυρα συγκόλλησης, έλλειψη έκθεσης πινών, ψυχρή συγκόλληση, κενό συγκόλλησης, σφαίρες συγκόλλησης, λάθος μέρη, ελλείποντα μέρη κλπ.σε διαδικασία συγκόλλησης μετά το κύμα.

Προδιαγραφές προϊόντος

Κατηγορία	Προδιαγραφές	Συμπληρωματική επιθεώρηση συγκόλλησης Ευφυής AOI
Σχήμα	HS-D1510 (Κοινή επιθεώρηση συγκόλλησης από κάτω, πρότυπο)	Συμπληρωματική επιθεώρηση συγκόλλησης Ευφυής AOI
Σχήμα	HS-D1510L (Κοινή επιθεώρηση συγκόλλησης από κάτω για μεγάλα πλαίσια)	Συμπληρωματική επιθεώρηση συγκόλλησης Ευφυής AOI
Παραμέτρους απόδοσης
Μέθοδος ανίχνευσης	Συμπληρωματικό νευρικό δίκτυο, προηγμένα μοντέλα βαθιάς μάθησης και άλλοι πολλαπλοί αλγόριθμοι
Δημιουργία Νέου Προγράμματος	Περίπου 5-20 λεπτά για το νέο μηχάνημα.
Ταχύτητα επιθεώρησης	0.22sec/FOV
Μέγεθος PCBA	Τυπικό: 50mm50mm~510mm460mm; Μεγάλο Πίνακα: 50mm50mm~710mm640mm
Δάχος PCBA	0.5mm~6mm
Υψόμετρος συστατικού PCBA	Πάνω: 120~165mm; Κάτω: 50~90mm
Ανάλυση της κάμερας	Πρότυπο 15MP
Διαμόρφωση υλικού
Πηγή φωτός	Πηγή φωτός LED τετραχρωμής δαχτυλίδας RGBW
Κάμερα	12MP βιομηχανική κάμερα σάρωσης χρωματικής περιοχής, προαιρετική διαμόρφωση κατά περίπτωση
CPU	Intel i7, προαιρετικά i9
Πίνακας επεξεργασίας	NVIDIA 12G, προαιρετικά 16G
Μνήμη/Αποθήκευση	64G DDR / 1T SSD + 8T μηχανικός σκληρός δίσκος
Παρακολούθηση	23Δείκτης FHD 0,8 ιντσών
Μηχανισμός κίνησης	Μαρμάρινη πλατφόρμα, υψηλής ακρίβειας ελαστική βίδα κινητήρα
Προσαρμογή τροχιάς	Ηλεκτρικό
Φορτίο τροχιάς	Αλυσίδα ≤12kg, προσαρμόσιμο βαρύ φορτίο 25KG. Πλευρά σημεία συγκόλλησης: ζώνη ≤3kg ή αλυσίδα ≤15kg
Εξοπλισμός συστήματος
Λειτουργικό σύστημα	Ubuntu 20.04 LTS 64bit
Σύστημα ελέγχου	Κάρτα ελέγχου κίνησης, PLC και ανώτερο σύστημα ελέγχου υπολογιστή
Εργασιακή τάση	Εναλλακτικός ρεύμα 220V±10%
Κατανάλωση ενέργειας	MAX 1kw
Εξωτερικές διαστάσεις / Ηλεκτρικές
Θερμοκρασία/υγρασία	Εργασιακή θερμοκρασία 0 ~ 45 °C, 20% ~ 80% RH χωρίς συμπύκνωση
Συνολικό βάρος	Τυπική μηχανή: 525KG; Μεγάλη μηχανή πλακέτας: 700KG
Εξωτερικές διαστάσεις	Πρότυπο: LWH = 1060mm1340mm1500mm
	Μεγάλος πίνακας: LWH = 1335mm1522mm1533mm

Εργασίες

Υψηλής ακρίβειας, υψηλής ανάλυσης έγχρωμη ψηφιακή φωτογραφική μηχανή, με υψηλής ποιότητας εικόνες
Δυνατή λειτουργία αναγνώρισης barcode, που υποστηρίζει 1D, 2D κωδικούς. Ηλεκτρική ρύθμιση τροχιάς
Μεγάλη ευελιξία, κατάλληλη για στερεώματα, μη στερεώματα, σανίδες με άκρες, χωρίς άκρες, χωρίς μπλοκάρισμα
Μεταφορά υψηλής ταχύτητας και σταθερή, προσαρμοζόμενη σε διάφορα εξαρτήματα και σχήματα PCBA
Υψηλό ποσοστό ανίχνευσης, χαμηλό ποσοστό λανθασμένων κρίσεων
Τεχνητή νοημοσύνη υποβοηθούμενο προγραμματισμό
Σύντομη και φιλική διεπαφή ανθρώπου-μηχανής, φιλική προς τον χρήστη λειτουργία, μάστερ σε 20 λεπτά
Δυνατή ικανότητα μάθησης, υποστηρίζοντας τη συνεχή συμπληρωματική μάθηση, όσο περισσότερη μάθηση, τόσο μεγαλύτερο το αποτέλεσμα
Δυνατή λειτουργία αναγνώρισης χαρακτήρων, αποτελεσματική αναγνώριση διαφόρων χαρακτήρων
Πολυμηχανική συν-παραγωγή (4 είδη)
Ηλεκτρική ρύθμιση πλάτους τροχιάς
Μοναδικό σχεδιασμό τροχιάς, καλύτερη γωνία ακτινοβολίας της φωτεινής πηγής, αποφεύγοντας σκοτεινές περιοχές
Εκατομμύρια εκπαιδευτικά δείγματα, ευρύτερα σενάρια εφαρμογής, λιγότερα λάθη
Αρχιτεκτονική λογισμικού πολλαπλών εργασιών, επεξεργασία σε απευθείας σύνδεση κατά τη διάρκεια δοκιμών, αποθήκευση και αυτόματη συγχρονισμός
Πολυδιάστατη εμφάνιση εκθέσεων, που υποστηρίζει αποτελεσματικά τις ανάγκες διαχείρισης
Οδηγία φωτός επισκευής ελαττωμάτων, απλή και σαφής (προαιρετική)
Ενίσχυρη ανάλυση των Συμπληρωματικών Ισημερινών Ισημερινών Ισημερινών Ισημερινών Ισημερινών Ισημερινών Ισημερινών
Απομακρυσμένο έλεγχο, απομακρυσμένο διορθωτικό έλεγχο, κεντρική αναθεώρηση
Υποστηρίζει την επανεξέλιξη του κατώτατου ρεύματος του εξοπλισμού
