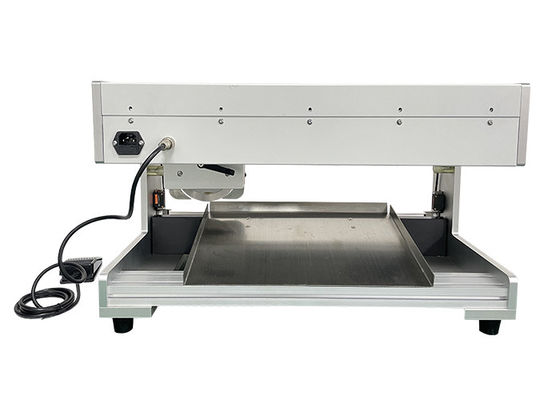

Αυτόματο διαχωριστικό PCB υψηλής ακρίβειας.

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	Υ.Ε.-203
Μούβ:	1 PC
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	100pc/month

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Χρήση:

Πίνακες κοπής σε V

Ταχύτητα κοπής:

300 mm/s

Βάρος:

60 κιλά

Πάχος αυλάκωσης V:

Πάχος αυλάκωσης V

Κατάσταση:

Νέος

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

100pc/month

Επισημαίνω:

Συσκευές αυτόματης απομόνωσης πλακών PCB

Διαχωριστής PCB υψηλής ακρίβειας

Μηχανή PCB Depaneling β-περικοπών

Περιγραφή του προϊόντος

Αυτόματο διαχωριστικό PCB υψηλής ακρίβειας.

Διαχωριστής PCB υψηλής ακρίβειας για γραμμή παραγωγής SMT

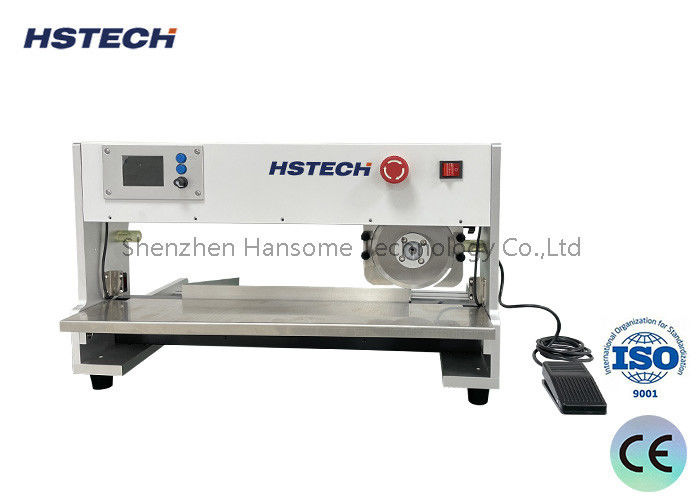

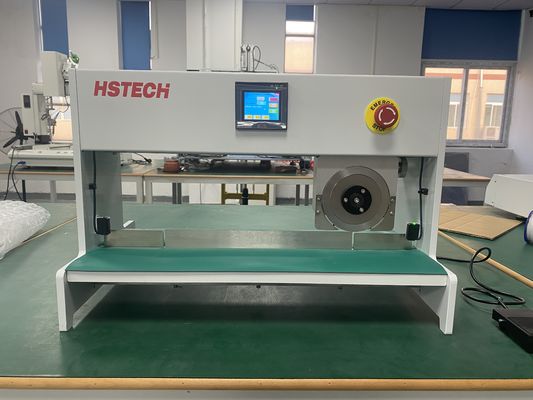

ΗΜηχανή αποκόλλησης PCB HS-203είναι υψηλής ακρίβειαςΔιαχωριστής PCB σε V-cutσχεδιασμένα για αποτελεσματικό και ασφαλές διαχωρισμό Η μηχανή υιοθετεί έναάνω κυκλική λεπίδα και κατώτερη γραμμική δομή λεπίδας, επιτρέποντας στο PCB να παραμείνει ακίνητο κατά τη διάρκεια της διαδικασίας κοπής.

Με την τοποθέτηση τουΣχοινιά σε V του PCB στην γραμμική λεπίδα, Η άνω κυκλική λεπίδα κινείται οριζόντια για να ολοκληρώσει τη διαδικασία της απομόνωσης. μειώνει σημαντικά τη μηχανική πίεση στο PCB και προστατεύει ευαίσθητα ηλεκτρονικά εξαρτήματα από ζημιές.

Ο διαχωριστής PCB HS-203 χρησιμοποιείται ευρέως σεΗλεκτρονική κατασκευή, παραγωγή LED, και εγκαταστάσεις συναρμολόγησης PCB, εξασφαλίζοντας ταχεία και αξιόπιστη παραγωγή για μαζική παραγωγή.

Βασικά χαρακτηριστικά

Διαχωρισμός PCB υψηλής ακρίβειας

Η προηγμένη τεχνολογία κίνησης της λεπίδας διαχωρίζει με ακρίβεια τα PCB κατά μήκος τηςΔιάτρηση σε V, διασφαλίζοντας καθαρές ακμές κοπής με ελαχιστοποίηση στρες των πινάκων και μείωση των ζημιών στα εξαρτήματα.

Υψηλή αποδοτικότητα παραγωγής

Σχεδιασμένο για:περιβάλλοντα μαζικής παραγωγής, το μηχάνημα επιτρέπει ταχύ διαχωρισμό PCB, βελτιώνοντας την αποδοτικότητα της παραγωγής και εξοικονομώντας πολύτιμο χρόνο επεξεργασίας.

Εύκολη λειτουργία

Ηανθρώπινο σχεδιασμόΕπιτρέπει στους χειριστές με διαφορετικές τεχνικές Η συντήρηση και η καθημερινή λειτουργία είναι απλή και βολική.

Ακριβής έλεγχος κοπής

Το μηχάνημα παρέχειρυθμιζόμενο βάθος κοπής και πίεση, Επιτρέπει την προσαρμογή του σε διαφορετικά πάχους PCB και υλικά για ακριβή αποτελέσματα διαμόρφωσης.

Αξιόπιστη προστασία ασφαλείας

Εξοπλισμένο μεσύστημα προστασίας ασφαλείας υπέρυθρουΗ μηχανή. Σταματάει αυτόματα όταν τα χέρια ή ξένα αντικείμενα εισέρχονται στην περιοχή κίνησης της λεπίδας, εξασφαλίζοντας την ασφάλεια. λειτουργία για τους φορείς εκμετάλλευσης.

Τεχνικές προδιαγραφές

Άρθρο	Προδιαγραφές
Σχήμα	Υ.Α.-203
Ηλεκτρική τροφοδοσία	AC220V μονό φάση, 50-60Hz
Βάρος μηχανής	60 κιλά
Μέγεθος μηχανής	770 × 370 × 420 mm
Διάστημα κοπής	300 χιλιοστά
Μέγιστη στροφή τροχού μαχαιριού	350 χιλιοστά
Η λεπτή προσαρμογή του τροχού του μαχαιριού	0-3 mm
Προσαρμογή κάτω μαχαίρι	0-2 mm
πλάτος οπίσθιας διάφραξης	150 χιλιοστά
Μέγιστο πλάτος PCB	150 χιλιοστά
Μέγιστο μήκος κοπής	350 χιλιοστά
Περιορισμός πάχους PCB	0.6 - 3,2 mm
Δάχος V-σχισμής	0.25 - 2,0 mm

Πλεονεκτήματα Προηγμένου Σχεδιασμού

Σύστημα κίνησης με κινητήρα σταδιακό

Το μηχάνημα τροφοδοτείται από ένακινητήρα βήματος, επιτρέποντας ακριβή σε σύγκριση με τους παραδοσιακούς κινητήρες συνεχούς ή εναλλασσόμενου ρεύματος, αποτρέπει την απόκλιση θέσης που προκαλείται από αδράνεια κατά τη διάρκεια μακροχρόνιας λειτουργίας.

Μειωμένη πίεση PCB

Η άνω κυκλική λεπίδα και η κάτω επίπεδη λεπίδα διασφαλίζουν ότι:η πίεση κοπής ελαχιστοποιείται, αποτρέποντας το συγκόλλημα συγκόλλησης ραγισμοί και ζημιές σε εξαρτήματα.

Η επιφάνεια κοπής είναι ομαλή

Η διαδικασία κοπής παράγεικαθαρές και ομαλές άκρες PCB, βελτίωση της ποιότητας του προϊόντος και μείωση της ανάγκης για δευτερογενή τελική επεξεργασία.

Προστασία συστατικών

Όταν πολλά PCB συγκολλούνται μεταξύ τους, η χειροκίνητη ρήξη συχνά βλάπτει τα κυκλώματα ή Αυτό το μηχάνημα αποτρέπει αποτελεσματικά τέτοια προβλήματα και σημαντικά βελτιώνει την απόδοση της παραγωγής.

Βιομηχανίες εφαρμογής

Η μηχανή αποσύνδεσης PCB χρησιμοποιείται ευρέως σε:

Σημείωση:
Κατασκευή PCB
Παραγωγή φωτισμού LED
Κατασκευή καταναλωτικών ηλεκτρονικών προϊόντων
Ηλεκτρονικά οχήματα
Παραγωγή εξοπλισμού επικοινωνίας
