Αυτόματος μεταφορέας SMT PCB υψηλής ταχύτητας με έλεγχο PLC και συμβατότητα SMEMA για απρόσκοπτη μεταφορά PCB

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-SC350/HS-SC460
Μούβ:	1 τεμ
τιμή:	Negotiate
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50pcs/μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Πάχος PCB:

0.4 mm

Σύστημα ελέγχου:

PLC με διεπαφή οθόνης αφής

προμηθευτής:

HSTECH

Σύνθημα:

Σμήμα

Ύψος μεταφορών:

910±20mm (ή προσαρμοσμένο)

Χαρακτηριστικά ασφαλείας:

Διακοπή έκτακτης ανάγκης, προστασία υπερφόρτωσης

Επίδειξη:

επίδειξη 3 χρώματος

Χρήση:

Λειτουργία buffer μεταξύ εξοπλισμών SMT

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50pcs/μήνα

Επισημαίνω:

Μεταφορέας SMT PCB με έλεγχο PLC

Εξοπλισμός χειρισμού PCB με συμβατότητα SMEMA

Μεταφορέας SMT με πίνακα ελέγχου αφής

Περιγραφή του προϊόντος

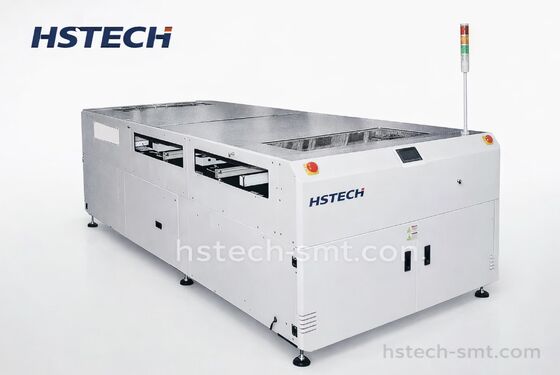

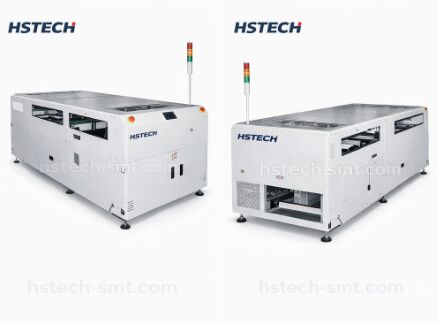

Αυτόματος Μεταφορέας SMT PCB Shuttle Υψηλής Ταχύτητας

Σχεδιασμένο για απρόσκοπτη μεταφορά και χειρισμό PCB σε γραμμές παραγωγής SMT, αυτός ο αυτόματος μεταφορέας shuttle διαχειρίζεται αποτελεσματικά τη ροή PCB μεταξύ διαφορετικών καναλιών με ακρίβεια και αξιοπιστία.

Επισκόπηση Προϊόντος

Ο Μεταφορέας SMT PCB Shuttle μεταφέρει και ανακατευθύνει ροές PCB (Printed Circuit Board) εντός των γραμμών παραγωγής. Αυτό το σύστημα ελέγχου PLC είναι σχεδιασμένο για περιβάλλοντα μαζικής παραγωγής, εξασφαλίζοντας απρόσκοπτη λειτουργία και ακριβή κίνηση μεταξύ διαφορετικών καναλιών σε εφαρμογές SMT (Surface Mount Technology).

Βασικά Χαρακτηριστικά

Σχεδιασμός με Κλειστό Μονάδα Ασφαλείας - Εξασφαλίζει ασφαλή λειτουργία διατηρώντας παράλληλα συμπαγή δομή
Έλεγχος PLC - Παρέχει ακριβή αυτόματο έλεγχο για βελτιωμένη λειτουργική αξιοπιστία
Βηματικός Κινητήρας & Κίνηση Ιμάντα Ακριβείας - Παρέχει υψηλή ακρίβεια και ομαλή κίνηση για σταθερό χειρισμό PCB
Ομαλή Παράλληλη Ρύθμιση Πλάτους - Προσφέρει ευέλικτο έλεγχο για την προσαρμογή σε διάφορα μεγέθη PCB
Προσαρμοσμένη Κατεύθυνση Μεταφοράς - Ρυθμιζόμενη κατεύθυνση βάσει συγκεκριμένων απαιτήσεων πελατών
Πίνακας Ελέγχου Οθόνης Αφής - Διαισθητική διεπαφή χρήστη για εύκολη παρακολούθηση και προσαρμογές
Ένδειξη Φωτός Πύργου Τριών Χρωμάτων - Οπτική ένδειξη κατάστασης με κόκκινα, κίτρινα και πράσινα φώτα
Συμβατότητα SMEMA - Πλήρως συμβατό με τα πρότυπα της Surface Mount Equipment Manufacturers Association

Τεχνικές Προδιαγραφές

Μοντέλο	Διαθέσιμο Πλάτος PCB	Διαστάσεις Μηχανήματος	Βάρος
HS-SC350	50-350mm	600 × 2200 × 1200mm	280kg
HS-SC460	50-460mm	780 × 2200 × 1200mm	320kg

Πρωταρχική Λειτουργία

Αυτή η μονάδα ανακατευθύνει τη ροή PCB σε διαφορετικά κανάλια, επιτρέποντας ομαλές μεταβάσεις μεταξύ διαμορφώσεων 2-γραμμών σε 1-γραμμή ή 1-γραμμής σε 2-γραμμές. Το σύστημα παρέχει δυναμική ευελιξία δρομολόγησης για βελτιστοποιημένες λειτουργίες χειρισμού PCB.

Τεχνικές Παράμετροι

Ύψος Μεταφοράς: 910±20mm
Απόσταση Μετάφρασης: Standard 2000mm ή προσαρμόσιμη
Χρόνος Μετάφρασης: Προσαρμόσιμος βάσει των αναγκών παραγωγής
Αριθμός Κινούμενων Αυτοκινήτων: Μονό ή διπλό αυτοκίνητο (προαιρετικό)
Μέθοδος Μετάφρασης: Βηματικός κινητήρας + ιμάντας μεταφοράς
Σταθερή Ράγα: 1η και 4η ράγα σταθερή για σταθερότητα
Κατεύθυνση Μεταφοράς: L-R ή R-L για ευέλικτη διαμόρφωση γραμμής
Λειτουργία Μεταφοράς PCB: 2 σε 1 έξοδο, 1 σε 2 έξοδο, ή 2 σε 2 έξοδο επιλογές
Πίεση Αέρα: 4-6 bar
Πάχος PCB: Ελάχιστο 0.4mm
Σήμα: Συμβατό με SMEMA

Εφαρμογές

Ο Μεταφορέας SMT PCB Shuttle είναι σχεδιασμένος για γραμμές συναρμολόγησης PCB υψηλής απόδοσης, ιδανικός για την ανακατεύθυνση και μεταφορά PCB μεταξύ πολλαπλών γραμμών παραγωγής. Κατάλληλο για βιομηχανίες όπως:

Κατασκευή Ηλεκτρονικών
Αυτοκινητοβιομηχανία
Ηλεκτρονικά Καταναλωτικά Προϊόντα
Εξοπλισμός Τηλεπικοινωνιών

Αυτό το σύστημα βελτιώνει την απόδοση της γραμμής παραγωγής επιτρέποντας τον ακριβή χειρισμό PCB και προσφέροντας υψηλή ευελιξία για διάφορες απαιτήσεις κατασκευής.
