Ανάβασμα PCB υψηλής ταχύτητας για αυτοματοποιημένη γραμμή παραγωγής

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-NK250
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

NG/OK Unloader

PCB που μεταφέρει το ύψος:

910±30mm

Διάσταση PCB:

50*50~330*250mm

Ηλεκτρική τροφοδοσία:

AC220V, 50/60HZ

Περιοδικό qty:

Κάθε ράγα 2 περιοδικά

Εγγύηση:

1 έτος

Χρήση:

Γραμμή παραγωγής SMT, γραμμή συνελεύσεων SMT

Υπόθεση:

νέος

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Μεταλλικός εξοπλισμός

Αυτοματοποιημένη γραμμή παραγωγής PCB εκφόρτωσης

Αφόρτιση PCB διαχωρισμού πίνακα NG/OK

Περιγραφή του προϊόντος

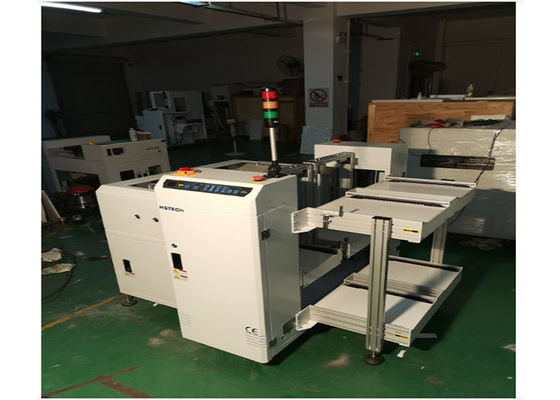

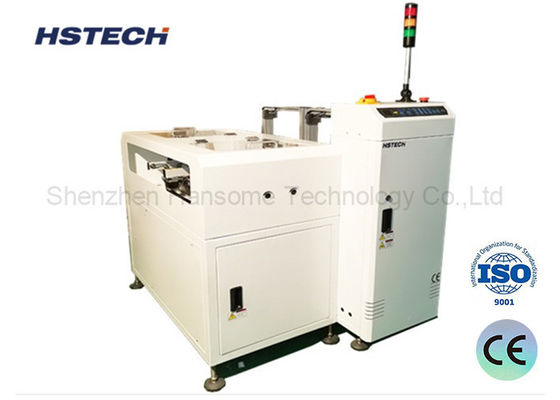

Η γραμμή παραγωγής SMT Καλή / κακή πλακέτα Διαχωριστικό περιοδικό NG OK PCB Unloader

Εισαγωγή

Μετά την αυτοματοποιημένη οπτική επιθεώρηση (AOI), η μονάδα αυτή λειτουργεί αποτελεσματικά λαμβάνοντας σήματα επιθεώρησης από το προηγούμενο στάδιο.Διαχωρίζει αυτόματα τα PCB σε δύο κατηγορίες.: μη συμμορφούμενοι (NG) και συμμορφούμενοι (OK), και στη συνέχεια τους κατευθύνει στα αντίστοιχα καθορισμένα περιοδικά τους.Αυτό εγγυάται μια εξαιρετικά αποτελεσματική και καλά οργανωμένη διαλογή των πλακών κυκλωμάτων.

Τεχνικές λεπτομέρειες

Λειτουργία	Συγκεντρώνεται χωριστά η πίνακα NG/OK λαμβάνοντας το σήμα.
Υψόμετρο μεταφοράς	910±30 mm
Κατεύθυνση μεταφοράς	ΕΡ, ή ΕΡ
Ώρα συλλογής από το συμβούλιο	Κάθε περίπου 6 δευτερόλεπτα
Αλλαγή του περιοδικού με την πάροδο του χρόνου	Περίπου 30 δευτερόλεπτα
Σταθερή πλευρά τροχιάς	Προσωπική πλευρά
Από την πλευρά της λειτουργίας	Προσωπική πλευρά
Μεταγωγική ταινία	ΕΣΔ
Μοντέλο	Min 0,6 mm
Επιλογή ύψους	1-4 ((10 mm κλίση)
Ηλεκτρική τροφοδοσία	220V,50/60Hz,± 10%
Δύναμη	00,05kW
Πίεση αέρα	4-6Bar
Κατανάλωση αέρα	Μέγιστο 15L/min
Αριθμός περιοδικών	Επάνω: 1 περιοδικό, κάτω: 2 περιοδικά
Σήμα	SMEMA
Επιλογές	1, λειτουργία ελέγχου με οθόνη αφής. 2, αυτόματη ρύθμιση πλάτους. 3Η ποσότητα των μαγαζιών είναι ανάλογα με τις απαιτήσεις του πελάτη.

Χαρακτηριστικά

Ελέγχος PLC:
Το σύστημα χρησιμοποιεί έναν PLC για ακριβή και αξιόπιστη λειτουργία.

Χρήστης-φιλική διεπαφή:
Συμπεριλαμβάνεται ένα διαισθητικό πίνακα με μεμβράνη LED με μαλακό άγγιγμα για εύκολο έλεγχο.

Εναλλακτικός ρυθμιστικός μηχανισμός:
Χρησιμοποιεί εύκολα ένα ευρύ φάσμα μεγεθών και διαμορφώσεων PCB.

Κρεμάστρες εναλλαγής:
Παροχή ασφαλούς ευθυγράμμισης του περιοδικού, εξασφαλίζοντας σταθερή τοποθέτηση PCB.

Πνευματικό σύστημα έλξης:
Ελεγχόμενη πίεση για να εξασφαλιστεί η απαλή και μη καταστροφική μεταφορά της πλακέτας.

Υψηλή παραγωγική απόδοση:
Η ταχεία αλλαγή των μαγαζιών βελτιστοποιεί την αποδοτικότητα της παραγωγής.

Αυτοματοποιημένη ικανότητα ταξινόμησης NG/OK:
Ενσωματώνεται ομαλά με την AOI για απλοποιημένη επιθεώρηση και κατηγοριοποίηση.

Διασύνδεση επικοινωνίας SMEMA:
Υποστηρίζει την απρόσκοπτη ενσωμάτωση σε γραμμές παραγωγής μέσω του πρωτοκόλλου SMEMA, επιτρέποντας την ομαλή επικοινωνία και ανταλλαγή δεδομένων.

Σχήμα

Σχήμα	HS-NK250	HS-NK330	Υγεία-NK390	HS-NK460
Αποδοτικό μήκος PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Μοντέλο	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Μέγεθος του περιοδικού	355320563mm	460400563	535460570mm	535530570mm
Μέγεθος μηχανής	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Βάρος	220 κιλά	280 κιλά	340 κιλά	380 κιλά

Το προϊόν και λεπτομέρειες

Ανάβασμα PCB υψηλής ταχύτητας για αυτοματοποιημένη γραμμή παραγωγής 0
