Υψηλής ικανότητας εκφόρτωσης PCB για διαλογή και δρομολόγηση γραμμής παραγωγής SMT 1-4 Επιλογή βύθους

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-NK250
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

NG/OK Unloader

PCB που μεταφέρει το ύψος:

910±30mm

Διάσταση PCB:

50*50~330*250mm

Ηλεκτρική τροφοδοσία:

AC220V, 50/60HZ

Περιοδικό qty:

Κάθε ράγα 2 περιοδικά

Εγγύηση:

1 έτος

Χρήση:

Γραμμή παραγωγής SMT, γραμμή συνελεύσεων SMT

Υπόθεση:

νέος

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Ανάβασης PCB υψηλής ανάλυσης

Ηλεκτρονική συσκευή εκφόρτωσης PCB σε γραμμή παραγωγής SMT

1-4 Διαλογή της διαστάσεως PCB

Περιγραφή του προϊόντος

Η γραμμή παραγωγής SMT Καλή / κακή πλακέτα Διαχωριστικό περιοδικό NG OK PCB Unloader

Εισαγωγή
Μετά τη διαδικασία αυτοματοποιημένης οπτικής επιθεώρησης (AOI), η μονάδα αυτή λειτουργεί αποτελεσματικά λαμβάνοντας σήματα επιθεώρησης από το προηγούμενο στάδιο.Κατηγοριοποιεί αυτόματα τα PCB σε δύο ομάδες.Η διαλογή των κυκλωμάτων είναι πολύ αποτελεσματική και οργανωμένη.

Τεχνικές λεπτομέρειες

Λειτουργία	Συγκεντρώνεται χωριστά η πίνακα NG/OK λαμβάνοντας το σήμα.
Υψόμετρο μεταφοράς	910±30 mm
Κατεύθυνση μεταφοράς	ΕΡ, ή ΕΡ
Ώρα συλλογής από το συμβούλιο	Κάθε περίπου 6 δευτερόλεπτα
Αλλαγή του περιοδικού με την πάροδο του χρόνου	Περίπου 30 δευτερόλεπτα
Σταθερή πλευρά τροχιάς	Προσωπική πλευρά
Από την πλευρά της λειτουργίας	Προσωπική πλευρά
Μεταγωγική ταινία	ΕΣΔ
Μοντέλο	Min 0,6 mm
Επιλογή ύψους	1-4 ((10 mm κλίση)
Ηλεκτρική τροφοδοσία	220V,50/60Hz,± 10%
Δύναμη	00,05kW
Πίεση αέρα	4-6Bar
Κατανάλωση αέρα	Μέγιστο 15L/min
Αριθμός περιοδικών	Επάνω: 1 περιοδικό, κάτω: 2 περιοδικά
Σήμα	SMEMA
Επιλογές	1, λειτουργία ελέγχου με οθόνη αφής. 2, αυτόματη ρύθμιση πλάτους. 3Η ποσότητα των μαγαζιών είναι ανάλογα με τις απαιτήσεις του πελάτη.

Χαρακτηριστικά

Έλεγχος PLC:
Το σύστημα ενσωματώνει έναν PLC για ακριβή και αξιόπιστη λειτουργία.
Φιλική με τον χρήστη διεπαφή:
Διαθέτει ένα πίνακα με μεμβράνη LED με απαλό άγγιγμα για διαισθητικό και απλό έλεγχο.
Ρυθμίσιμος ύψος:
Σχεδιασμένα για να φιλοξενούν μια ποικιλία μεγεθών και διαμορφώσεων PCB εύκολα.
Κρεμάστρες εναλλαγής:
Διασφάλιση ασφαλείας της ευθυγράμμισης του μαγαζιού, διευκόλυνση της σταθερής τοποθέτησης της πλακέτας.
Πνευματικό σπρώξιμο:
Ρυθμίζεται υπό πίεση για να διασφαλίζεται η απαλή και χωρίς ζημιές μεταφορά της σανίδας.
Υψηλή απόδοση:
Η ταχεία αλλαγή μαγαζιού μεγιστοποιεί την αποτελεσματικότητα της παραγωγής.
Αυτοματοποιημένη διαλογή NG/OK:
Ενσωματώνεται απρόσκοπτα με την AOI για απλοποιημένη επιθεώρηση και διαλογή.
Εναλλακτικό σύστημα επικοινωνιών:
Επιτρέπει την απρόσκοπτη ενσωμάτωση σε γραμμές παραγωγής μέσω πρωτοκόλλου SMEMA, διευκολύνοντας την ομαλή επικοινωνία και ανταλλαγή δεδομένων.

Σχήμα

Σχήμα	HS-NK250	HS-NK330	Υγεία-NK390	HS-NK460
Αποδοτικό μήκος PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Μοντέλο	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm	Min 0,6 mm
Μέγεθος του περιοδικού	355320563mm	460400563	535460570mm	535530570mm
Μέγεθος μηχανής	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Βάρος	220 κιλά	280 κιλά	340 κιλά	380 κιλά

Το προϊόν και λεπτομέρειες

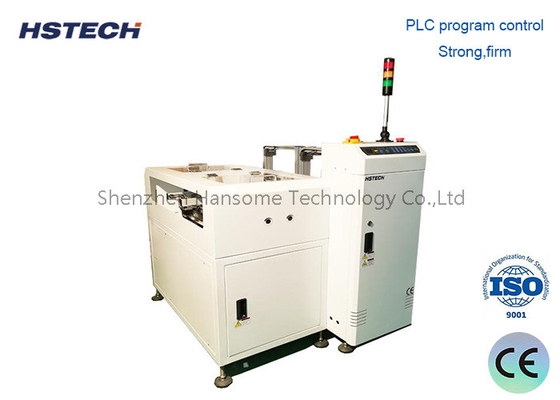

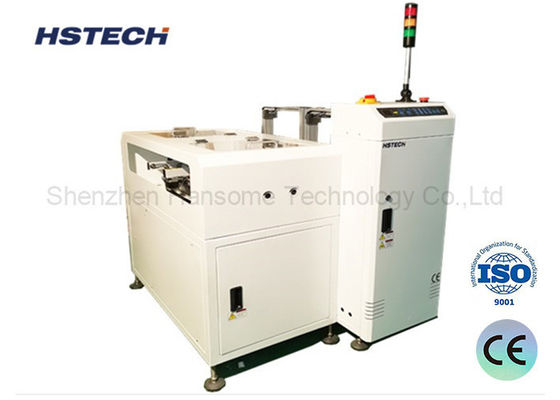

Υψηλής ικανότητας εκφόρτωσης PCB για διαλογή και δρομολόγηση γραμμής παραγωγής SMT 1-4 Επιλογή βύθους 0
