| Ονομασία μάρκας: | HSTECH |
| Αριθμός μοντέλου: | HS-NK250 |
| Μούβ: | 1 σύνολο |
| τιμή: | Διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Ικανότητα εφοδιασμού: | 100 σετ ανά μήνα |

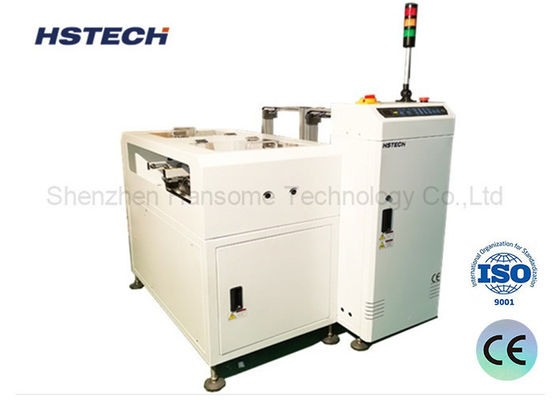

Η γραμμή παραγωγής SMT Καλή / κακή πλακέτα Διαχωριστικό περιοδικό NG OK PCB Unloader
Εισαγωγή
Μετά τη διαδικασία αυτοματοποιημένης οπτικής επιθεώρησης (AOI), η μονάδα αυτή λειτουργεί αποτελεσματικά λαμβάνοντας το σήμα επιθεώρησης από το προηγούμενο στάδιο.Το σύστημα αυτόματα διαχωρίζει τα PCB σε δύο κατηγορίες: τα μη συμβατά (NG) και τα συμβατά (OK) και τα κατευθύνει στα καθορισμένα περιοδικά τους.Αυτό εγγυάται μια εξαιρετικά αποτελεσματική και οργανωμένη διαλογή των πλακών κυκλωμάτων.
Τεχνικές λεπτομέρειες
| Λειτουργία | Συγκεντρώνεται χωριστά η πίνακα NG/OK λαμβάνοντας το σήμα. |
| Υψόμετρο μεταφοράς | 910±30 mm |
| Κατεύθυνση μεταφοράς | ΕΡ, ή ΕΡ |
| Ώρα συλλογής από το συμβούλιο | Κάθε περίπου 6 δευτερόλεπτα |
| Αλλαγή του περιοδικού με την πάροδο του χρόνου | Περίπου 30 δευτερόλεπτα |
| Σταθερή πλευρά τροχιάς | Προσωπική πλευρά |
| Από την πλευρά της λειτουργίας | Προσωπική πλευρά |
| Μεταγωγική ταινία | ΕΣΔ |
| Μοντέλο | Min 0,6 mm |
| Επιλογή ύψους | 1-4 ((10 mm κλίση) |
| Ηλεκτρική τροφοδοσία | 220V,50/60Hz,± 10% |
| Δύναμη | 00,05kW |
| Πίεση αέρα | 4-6Bar |
| Κατανάλωση αέρα | Μέγιστο 15L/min |
| Αριθμός περιοδικών | Επάνω: 1 περιοδικό, κάτω: 2 περιοδικά |
| Σήμα | SMEMA |
| Επιλογές |
1, λειτουργία ελέγχου με οθόνη αφής. 2, αυτόματη ρύθμιση πλάτους. 3Η ποσότητα των μαγαζιών είναι ανάλογα με τις απαιτήσεις του πελάτη. |
Χαρακτηριστικά

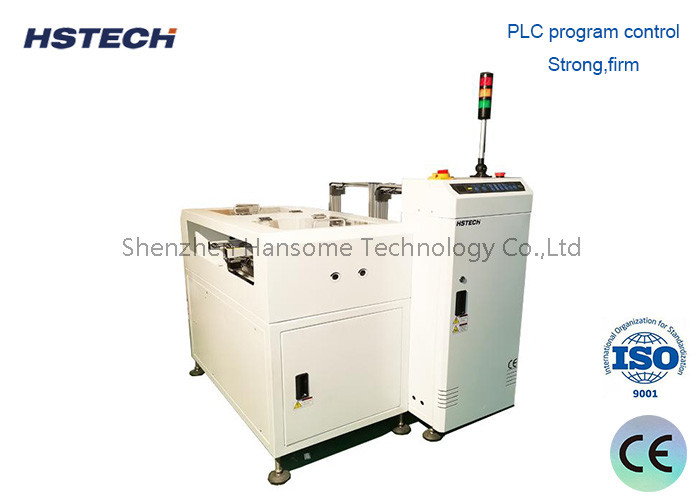

1.Ελέγχος PLC:
Το σύστημα είναι εξοπλισμένο με PLC για ακριβή και αξιόπιστη λειτουργία.
2.Διασύνδεση φιλική προς τον χρήστη:
Διαθέτει πίνακα με μεμβράνη LED για εύκολο και διαισθητικό έλεγχο.
3.Διορθώσιμο ύψος:
Σχεδιασμένα για να φιλοξενούν ένα εύρος μεγεθών και διαμορφώσεων PCB.
4- Κάντε κρέμα.:
Διασφάλιση ασφαλείας της ευθυγράμμισης του περιοδικού για σταθερή τοποθέτηση των πλακών.
5Πνευματικό σπρώξιμο:
Ρυθμίζεται υπό πίεση για να εξασφαλίζεται η απαλή και αβλαβής μεταφορά των πλακών.
6.Υψηλή απόδοση:
Η ταχεία αλλαγή περιοδικών μεγιστοποιεί τη συνολική παραγωγική αποτελεσματικότητα.
7.Αυτόματη διαλογή NG/OK:
Ενσωματώνεται απρόσκοπτα με την AOI για εξορθολογισμένες διαδικασίες επιθεώρησης και διαλογής.
8.SMEMA Τυποποιημένη διεπαφή επικοινωνιών:
Διευκολύνει την απρόσκοπτη ενσωμάτωση σε γραμμές παραγωγής μέσω πρωτοκόλλου SMEMA, επιτρέποντας την ομαλή επικοινωνία και ανταλλαγή δεδομένων.
Σχήμα
| Σχήμα | HS-NK250 | HS-NK330 | Υγεία-NK390 | HS-NK460 |
| Αποδοτικό μήκος PCB | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Μοντέλο | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm | Min 0,6 mm |
| Μέγεθος του περιοδικού | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Μέγεθος μηχανής | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Βάρος | 220 κιλά | 280 κιλά | 340 κιλά | 380 κιλά |
Το προϊόν και λεπτομέρειες
