Αυτοματοποιημένος εκτυπωτής με στίγμα με μαγνητική καρφίτσα / στήριξη μπλοκ & R-L μεταφορά

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G5
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Αυτοματοποιημένος εκτυπωτής προτύπων

Άλλο όνομα:

Μηχανή εκτύπωσης με πάστα συγκόλλησης

Μέγεθος PCB:

50x50~400x340mm

Υψόμετρο μεταφοράς:

900±40mm

Ρύθμιση πλάτους:

Αυτοματοποιημένο

Διασύνδεση I/Ov:

SMEMA

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Αυτόματη μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως

Αυτοματοποιημένος εκτυπωτής με πίνακα με στήριξη

Αυτοματοποιημένος εκτυπωτής με στίγμα με μαγνητική καρφίτσα

Περιγραφή του προϊόντος

Πινακτής SMT με μαγνητική καρφίτσα / στήριξη μπλοκ & R-L μεταφορά

Εφαρμογή

Η G9+ αυτόματη μηχανή εκτύπωσης πάστες συγκόλλησης αντιπροσωπεύει την κορυφή της τεχνολογίας για εφαρμογές SMT υψηλού επιπέδου.ανταποκρίνεται με επιδεξιότητα στις αυστηρές απαιτήσεις της διαδικασίας εκτύπωσης για εξαρτήματα τόσο μικρά όσο το 03015 και τόσο λεπτά όσο το 2025, παρέχοντας εξαιρετική ακρίβεια και αξιοσημείωτη ταχύτητα.

Προδιαγραφές

Σχήμα	G5
Μέγεθος στίγματος	370x370mm (μέγεθος ελάχιστο)
	737x737mm (μέγιστο μέγεθος)
	20-40 mm ((πλάτος)
Μέγιστο μέγεθος PCB	400x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Πίνακας διαμόρφωσης PCB	μέγιστη διαγώνια PCB 1%
Υψόμετρο μεταφοράς	900±40 mm
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500mm/s, μπορεί να ρυθμιστεί
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω
Σύστημα συμπίεσης PCB	Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα
Κεφαλή εκτύπωσης	Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης
Πίεση σφουγγαρίσματος	0.5~10Kg (Ελέγχος προγράμματος)
Ταχύτητα εκτύπωσης	6-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Σύστημα καθαρισμού	Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες
Επικαιροποιημένο σύστημα	8x6 χιλιοστά
Πεδίο ρύθμισης μηχανής	Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2°
Οραματισμός	Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία

Συνολική προδιαγραφή μηχανής

Επαναλαμβάνεται ακρίβεια θέσης	±0,01 mm
Ακριβότητα Τύπου	±0,025 mm
Χρόνος κύκλου	< 8 δευτερόλεπτα
Αλλαγή προϊόντος	Παλιά: <3 λεπτά, νέα: <5 λεπτά
Προμήθεια αέρα	4 έως 6 kgf/cm
Ηλεκτρική τροφοδοσία	Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW
Μέθοδος ελέγχου	ΕΠ
Σύστημα λειτουργίας	Windows XP/Win7
Μέγεθος μηχανής	1140 ((L) x 1364 ((W) x 1404 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Χαρακτηριστικά

Το ψηφιακό σύστημα CCD παρουσιάζει ένα πρωτοποριακό, εντελώς νέο σχεδιασμό οπτικής διαδρομής, ενσωματώνοντας ομοιόμορφο κυκλικό φωτισμό και μια εξαιρετικά φωτεινή ομοαξονική πηγή φωτός.Αυτό το σύστημα διπλού φωτισμού προσφέρει απαράμιλλη προσαρμογή φωτεινότητας, που επιτρέπει την απρόσκοπτη αναγνώριση διαφόρων σημείων σήμανσης, συμπεριλαμβανομένων εκείνων που βρίσκονται σε ανώμαλες επιφάνειες ή υλικά, όπως το κασσίτερο, ο χαλκός και το ασήμι, τα σημάδια συγκόλλησης με θερμό αέρα, τα FPC,και μια μεγάλη ποικιλία από χρώματα PCB.
Το σύστημα διαθέτει υψηλής ακρίβειας δυνατότητες ρύθμισης πάχους PCB και διαθέτει μια ανθεκτική δομή που εγγυάται σταθερές κινήσεις XY.Η απλή χειροκίνητη ρύθμιση καλύπτει ένα ευρύ φάσμα πάχους PCB, εξορθολογίζοντας τη διαδικασία για τη μέγιστη ευελιξία και ευκολία.

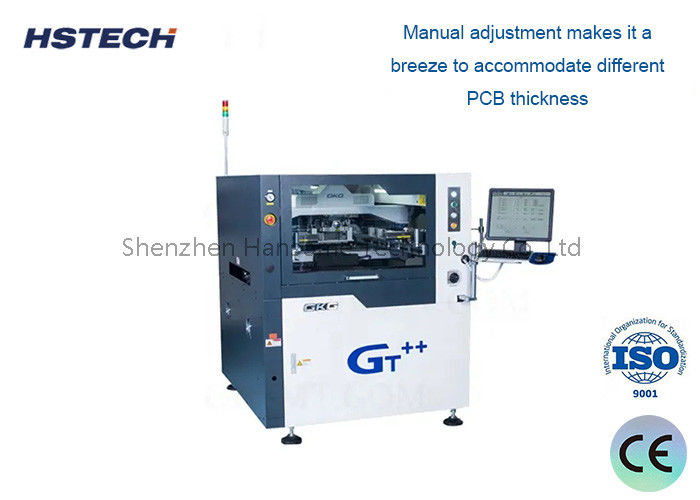

Αυτοματοποιημένος εκτυπωτής με στίγμα με μαγνητική καρφίτσα / στήριξη μπλοκ & R-L μεταφορά 0

Για το προϊόν

Αυτοματοποιημένος εκτυπωτής με στίγμα με μαγνητική καρφίτσα / στήριξη μπλοκ & R-L μεταφορά 1

Σχετικά με τη συσκευασία

Αυτοματοποιημένος εκτυπωτής με στίγμα με μαγνητική καρφίτσα / στήριξη μπλοκ & R-L μεταφορά 3
