Εισαγωγή

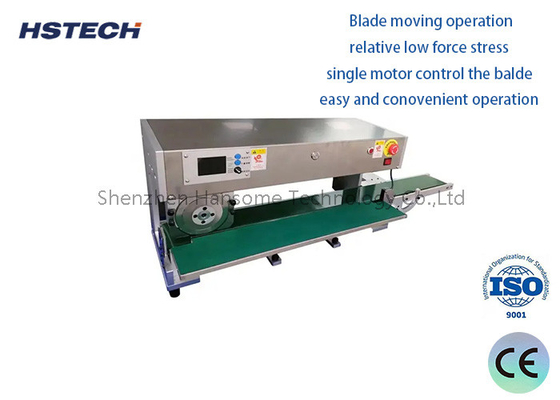

Ο διαχωριστής PCB με κινητή λεπίδα είναι μια συσκευή για την κοπή και τον διαχωρισμό πλακών κυκλωμάτων εκτύπωσης (PCB).

αρχή λειτουργίας:

Η συσκευή χρησιμοποιεί μία ή περισσότερες κινητές λεπίδες για την κοπή στην επιφάνεια του PCB κατά μήκος της προγραμματισμένης γραμμής διαχωρισμού.
Η λεπίδα μπορεί να κινείται οριζόντια ή κατακόρυφα και κόβει με ακρίβεια κατά μήκος της γραμμής διαίρεσης στην πλακέτα PCB.
Η διαδικασία κοπής χρησιμοποιεί μηχανική κίνηση, όπως πνευματικές ή ηλεκτρικές ράβδους ώθησης, οι οποίες μπορούν να παρέχουν επαρκή δύναμη κοπής.

Διαχωρισμός υψηλής ακρίβειας
Χρησιμοποιώντας τεχνολογία κίνησης λεπίδας, η ακριβής κοπή κατά μήκος της γραμμής V-Cut εξασφαλίζει την ακεραιότητα της πλακέτας κυκλωμάτων.

Υψηλή αποδοτικότητα
Γρήγορη επεξεργασία πολλαπλών PCB, κατάλληλη για παραγωγή σε παρτίδες, συμβάλλοντας στη βελτίωση της αποδοτικότητας της παραγωγής.

Εύκολο στη λειτουργία
Ο ανθρώπινος σχεδιασμός και το φιλικό περιβάλλον λειτουργίας είναι βολικά για χρήστες διαφόρων τεχνικών επιπέδων.

Δυνατότητα προσαρμογής
Το βάθος κοπής και η πίεση είναι ρυθμιζόμενα ώστε να προσαρμόζονται σε PCB διαφόρων πάχους και υλικών.

Ασφάλεια
Εξοπλισμένες με διατάξεις προστασίας ασφαλείας για τη διασφάλιση της ασφάλειας των χειριστών.

Κύριο συστατικό:

Μετακίνητος μηχανισμός λεπίδας: συμπεριλαμβανομένων των λεπίδων, των κινητήρων/κυλίνδρων κλπ.
Σύστημα θέσης/οδηγίας: Χρησιμοποιούνται οπτικοί αισθητήρες για την επίτευξη θέσης και καθοδήγησης PCB.
Ιδρύματα εισόδου και εξόδου: Αυτοματοποιημένος εξοπλισμός όπως μεταφορικές ταινίες, ρομπότ.
Σύστημα ελέγχου προγράμματος: PLC ή ενσωματωμένος ελεγκτής για την επίτευξη πλήρως αυτοματοποιημένων λειτουργιών.
Προστατευτική διάταξη ασφάλειας: όπως αισθητήρας πλέγματος, διακόπτης διακοπής έκτακτης ανάγκης κλπ.

Χαρακτηριστικά

1, Αυτό το μηχάνημα μπορεί να χρησιμοποιηθεί για το κόψιμο όλων των ειδών των πλακών με V-slot.

2, ανθεκτικός σχεδιασμός λεπίδας, η λεπίδα μπορεί να διαμορφωθεί τουλάχιστον δύο φορές.

3, το ύψος της κυκλικής λεπίδας μπορεί να ρυθμιστεί ώστε να ταιριάζει με τα διάφορα είδη PCB με διαφορετικά στοιχεία ύψους.

4, κίνηση της λεπίδας, σχετικά χαμηλή πίεση δύναμης, μονάχα κινητήρα χειρισμός της λεπίδας, εύκολη και βολική λειτουργία.

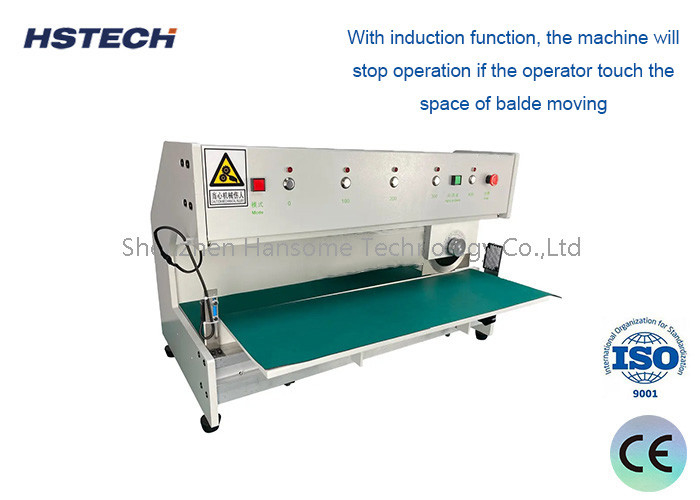

5, με λειτουργία επαγωγής, το μηχάνημα θα σταματήσει να λειτουργεί εάν ο χειριστής αγγίξει το χώρο που κινείται.

6, Ασφάλεια, με διπλή προστατευτική συσκευή, δεν χρειάζεται να ανησυχείτε για το πρόβλημα της παραγωγής ασφαλείας.

7, ανθεκτική, χρησιμοποιώντας υψηλής ποιότητας καλή υλική λεπίδα.

Προδιαγραφές

Πεδία εφαρμογής:

Ηλεκτρονική βιομηχανία:
Χρησιμοποιείται για τη διάσπαση πλακών κυκλωμάτων (PCB).
Μπορεί να χωρίσει με ακρίβεια PCB διαφόρων μεγεθών και τύπων.
Χρησιμοποιείται ευρέως σε καταναλωτικά ηλεκτρονικά, βιομηχανικά ηλεκτρονικά και άλλους τομείς.

Κατασκευή ηλιακών κυψελών:
Χρησιμοποιείται για να σπάσει ηλιακά πάνελ.
Μπορεί να κόψει με ακρίβεια ηλιακά κύτταρα με βάση το πυρίτιο.
Βελτίωση της αποδοτικότητας παραγωγής ηλιακών προϊόντων.

Πεδίο επεξεργασίας γυαλιού:
Χρησιμοποιείται για την κοπή διαφόρων προϊόντων γυαλιού, όπως οθόνες κινητών τηλεφώνων, γυάλινα πάνελ κλπ.
Μπορεί να επιτύχει ακριβή διαίρεση και να μειώσει τις απώλειες.

Κηραμική βιομηχανία:
Χρησιμοποιείται για τη διάσπαση κεραμικών κομματιών, κεραμικών υποστρωμάτων και άλλων εργαστηρίων.
Να ανταποκρίνεται στις απαιτήσεις υψηλής ακρίβειας και υψηλής αποδοτικότητας παραγωγής.

Άλλες βιομηχανίες:
Μπορεί να χρησιμοποιηθεί για τη διάσπαση υλικών όπως πλαστικά και μέταλλα.
Χρησιμοποιείται ευρέως στην αυτοματοποιημένη παραγωγή σε διάφορες μεταποιητικές βιομηχανίες.
