4 άξονες μηχανή δέσμευσης με βίδα Διπλή πλατφόρμα Y με ανάσα τροφοδοσίας

4 άξονες μηχανή δέσμευσης με βίδα Διπλή πλατφόρμα Y με ανάσα τροφοδοσίας

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	Υ.Ε.-SL5331
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Μηχανή δέσμευσης βιδών 4 άξων

Τροφή:

Τροφή με αναρρόφηση

Τροφοδότης βίδας:

Μονή, ή Προσαρμοσμένα Δύο

Συμφωνείς βίδες:

M1-M6, ή προσαρμοσμένο

Πεδίο μετακίνησης:

500*300*300*100mm

Υλικό:

Αλουμίνιο

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Μηχανή δέσμευσης βιδών 4 άξων

Μηχανή δέσμευσης βιδών διπλής πλατφόρμας Y

Μηχανή δέσμευσης βιδών με αναρρόφηση

Περιγραφή του προϊόντος

4 άξονες μηχανή δέσμευσης με βίδες Διπλή πλατφόρμα Y με ανάσα τροφοδοσίας

Εισαγωγή

Αυτή η μηχανή βίδα είναι μια ευρέως χρησιμοποιούμενη μηχανή βίδα στερέωσης, συμβατό για πολλές βιομηχανίες, έξυπνο τηλέφωνο, PC, ηλεκτρική συσκευή, βιομηχανία επίπλων, κλπ. Είναι ένα 4 άξονα βίδα κλειδαριά μηχανή,με διπλό σταθμό εργασίας, με μόνο μία βίδα και μία τροφοδοσία, το σύνολο της μηχανής περιλαμβάνει σύστημα τροφοδοσίας και σύστημα κλεισίματος βίδες, το μέρος τροφοδοσίας που είναι υπεύθυνο για τη μηχανή διαμόρφωσης βίδων,είναι ένας σχετικά απλός τύπος βίδες που είναι τοποθετημένη σε μια σειρά με σκοπό τη βελτίωση της αποτελεσματικότητας της εργασίας.

Χαρακτηριστικά

1, ευρέως χρησιμοποιείται, μικρός όγκος, μπορεί να συνδέσει την αυτόματη γραμμή παραγωγής, βολικό για την αντικατάσταση του προϊόντος.
2, με έξυπνη λειτουργία επιθεώρησης, την επιθεώρηση χάνετε κλειδωμένη, ασταθής κλειδωμένη, χαλαρή βίδα και ούτω καθεξής.

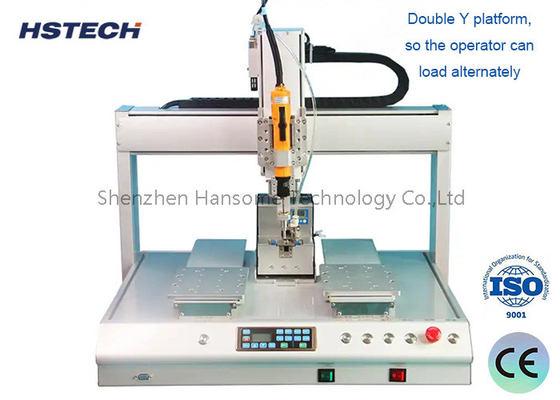

3, διπλή πλατφόρμα Y, έτσι ώστε ο χειριστής μπορεί να φορτώσει εναλλάξ

4, λειτουργία 4 άξονων, εύρος κίνησης 500*300*300*100mm.
5, υψηλού επιπέδου αυτοματισμού, εύκολη λειτουργία την οποία το προσωπικό μπορεί να κατανοήσει και να διορθώσει γρήγορα.
6, οθόνη αφής ή διδάσκουν μενταγιόν προγραμματιζόμενο να επιτύχει περισσότερες λειτουργίες, μετά την ρύθμιση του προγραμματισμού, το μηχάνημα μπορεί να τεθεί σε παραγωγή, επίσης εύκολο για τη διαχείριση.

7, Εύκολη λειτουργία, ο χειριστής μπορεί να χειρίζεται πολλά μηχανήματα ταυτόχρονα.

8, με τη λειτουργία ανίχνευσης διαρροής, αν μια βίδα δεν γεμίσει στη θέση της μπορεί να γεμίσει συνεχώς ή να ξεκινήσει την επεξεργασία συναγερμού.

Μηχανική δομή
Υιοθετεί σχεδιασμό ρομποτικού βραχίονα 4-DOF, συμπεριλαμβανομένων τριών γραμμικών άξων X/Y/Z και περιστρεφόμενου άξονα R
Η μηχανική δομή είναι συμπαγής και καταλαμβάνει μικρή έκταση, κατάλληλη για ενσωμάτωση στην γραμμή παραγωγής
Χρησιμοποιεί ρουλεμάν υψηλής αντοχής και χαμηλής αδράνειας και εξαρτήματα μετάδοσης, ευέλικτη και αποτελεσματική κίνηση

Ευφυές σύστημα ελέγχου
Ενσωματωμένος ελεγκτής PLC βιομηχανικής κλάσης, υποστηρίζει πολλαπλές γλώσσες προγραμματισμού
Εξοπλισμένο με διαδραστική οθόνη αφής ανθρώπου-υπολογιστή, εύκολη στη λειτουργία διεπαφή
Με έξυπνες λειτουργίες όπως η αυτόματη αναγνώριση της θέσης της βίδες και η βελτιστοποίηση των παραμέτρων σύσφιξης της βίδες

Σύστημα σύσφιξης βίδες
Υιοθετεί υψηλής ακρίβειας ηλεκτρική κεφαλή κατσαβίδι και είναι εξοπλισμένη με αισθητήρα ροπής
Υποστηρίζει πολλαπλές λειτουργίες σφίξης, όπως σταθερή δύναμη και σταθερή ταχύτητα για να εξασφαλιστεί η ποιότητα σφίξης
Προγραμματιζόμενο έλεγχο ροπής σφίξης, ταχύτητας και άλλων παραμέτρων, κατάλληλο για βίδες διαφορετικών προδιαγραφών

Σύστημα οπτικής καθοδήγησης
Ενσωματωμένη κάμερα CCD υψηλής ευκρίνειας για την αυτόματη αναγνώριση της θέσης της τρύπας βίδες
Σε συνδυασμό με τον αλγόριθμο μηχανικής όρασης, διορθώνει αυτόματα το μονοπάτι σύσφιξης βίδες
Μπορεί να ανιχνεύσει την κατάσταση σύσφιξης βίδες και να παρέχει έγκαιρη ανατροφοδότηση και ρύθμιση

Σενάρια εφαρμογής
Εφαρμόζεται στην κατασκευή ηλεκτρονικών προϊόντων που απαιτούν συναρμολόγηση βιδών υψηλής ακρίβειας
Όπως η συναρμολόγηση μικρών ηλεκτρονικών προϊόντων όπως κινητά τηλέφωνα, υπολογιστές και οικιακές συσκευές
Μπορούν επίσης να χρησιμοποιηθούν για τη συναρμολόγηση συσσωρευτών σε βιομηχανίες όπως τα αυτοκίνητα και η αεροδιαστημική βιομηχανία

Προδιαγραφές

Σχήμα	Υ.Ε.-SL5331
Ονομασία παραγωγής	Μηχανή κλειδώματος με βίδες 4 άξονων
Κλιματική περιοχή ((X/Y1/Y2/Z)	500300300*100mm
Ταχύτητα κίνησης στον άξονα X/Y1/Y2	Μηχανή κλειστού κυκλώματος: 1-800 mm/s
Ταχύτητα κίνησης στον άξονα Z	Μηχανή κλειστού βρόχου: 1-300mm/s
Μέγιστο φορτίο στον άξονα X/Y1/Y2	Μηχανή κλειστού κυκλώματος: 5KG
Ζ άξονας μέγιστο φορτίο	Μηχανή κλειστού κυκλώματος: 3KG
Ηλεκτρική τροφοδοσία	AC110V/220V, 50/60Hz
Επαναλαμβανόμενη ακρίβεια	±0,02 mm
Υποστήριξη εγγράφων	CAD CorelDraw
Διορθωμένες βίδες	M1-M6
Μέγεθος μηχανής	746585800mm
Βάρος της μηχανής	65 κιλά

Βασικά εξαρτήματα μάρκα

1, Κινητήρας: Shinano 2, Οδηγός: Hiwin 3, Φωτοηλεκτρικός διακόπτης: Omron 4, Στήριξη: Meanwell

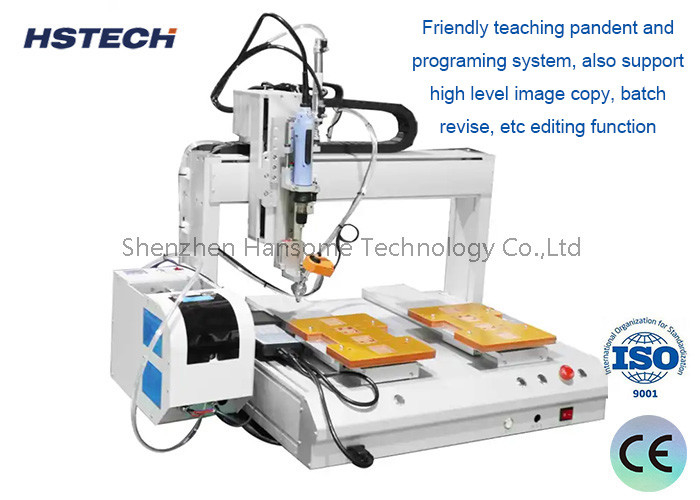

4 άξονες μηχανή δέσμευσης με βίδα Διπλή πλατφόρμα Y με ανάσα τροφοδοσίας 0
