Αυτόματη μηχανή δρομολογήματος κάτω από το πλάι PCB με συμβατότητα συστήματος ERP

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	RM-F550
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	20 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Μηχανή PCBA Offline Router

Πλατφόρμα:

Διπλό.

Πλατφόρμα εργασίας:

300*350mm

Επαναλαμβανόμενη ακρίβεια:

±0.01

Ακριβότητα κοπής:

±0.03

Μέγεθος μηχανής:

1200*1050*1440mm (L*W*H)

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

20 σετ ανά μήνα

Περιγραφή του προϊόντος

Αυτόματη μηχανή δρομολογήματος κάτω από το πλάι PCB με συμβατότητα συστήματος ERP

Εισαγωγή

Το μηχάνημα αυτό είναι ένα ενσωματωμένο μηχάνημα αυτόματης καλωδίωσης PCBA, ειδικά σχεδιασμένο για την λειτουργία της κάτω πλευράς της αυτόματης καλωδίωσης PCBA που είναι στερεωμένη στον πίνακα.το μηχάνημα είναι εξοπλισμένο με ένα ακροφύσιο που θα χρησιμοποιήσει την έγχυση για να προσαρμόσει στενά το PCBA στο κορμί, διευκολύνοντας έτσι τον διαχωρισμό τρυπών, καμπυλωμένων PCB και άλλων ακανόνιστων PCB.

Χαρακτηριστικά

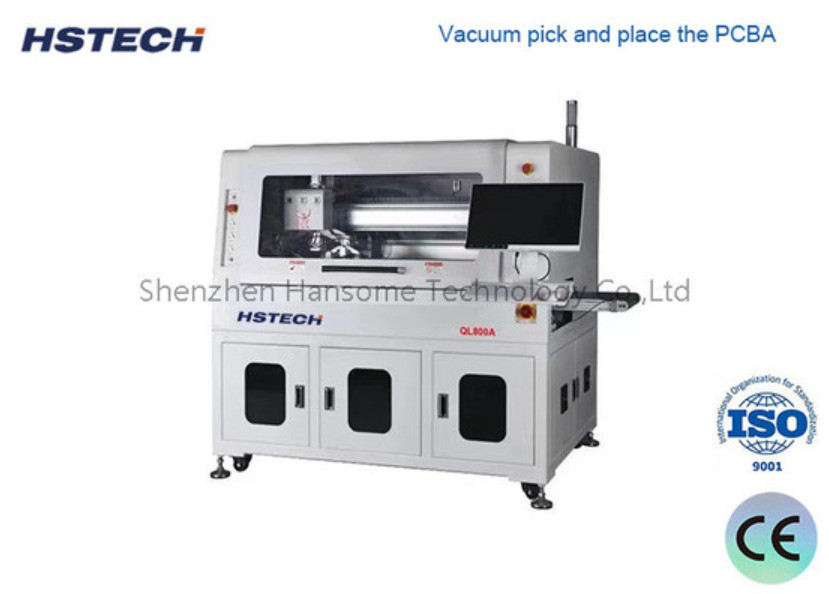

1.Βακούμ Pick & Place PCBA
2.Κατώτατη κοπή
3Δύο πλατφόρμες κοπής
4Ανίχνευση σπασμένου μαχαιριού.
5.Αυτόματη σύνδεση γραμμής
6.Στατιστικές SPC και αντιστοίχιση ERP
7.Μπορεί να εξοπλιστεί με: αυτόματη αλλαγή μαχαιριού, ανθεκτική σε έκρηξη απορρόφηση σκόνης, παρακολούθηση του αέρα

Τεχνικές λεπτομέρειες

Σχήμα	QL800A
Μέγιστο μέγεθος PCB	260x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Υψόμετρο μετάδοσης	900±50 mm
Κατεύθυνση μεταφοράς	Αριστερά προς τα δεξιά
Ταχύτητα μεταφοράς	1500 mm/s (μέγιστο) ρυθμιζόμενο
Τρόπος φόρτωσης	Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος
Ρυθμίσεις πλάτους σιδηροτροχιάς	Αυτοματοποιημένο
Διασύνδεση επικοινωνίας	SMEMA
Τοποθέτηση PCB	Τοποθέτηση των νημάτων
Σύστημα διαλογής	Αφαίρεση αναρρόφησης κενού
Στρίψιμο σφηνίδας/ταχύτητα	60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100,000 rpm/min, μάρκα Γερμανίας)
Τύπος ψύξης	Τύπος αυτοψύξης
Αυτόματη αλλαγή εργαλείου	Προαιρετικό
Έλεγχος του μαχαιριού.	- Ναι, ναι.
Ταχύτητα διαχωρισμού	5-100mm/s
Ακριβότητα κοπής	± 0,05 mm
Συσκευή άλεσης	φ0,8~φ3,0 περιστροφή δεξιάς πλευράς, σκελετός από χάλυβα βολφραμίου
Επαναλαμβανόμενη ακρίβεια θέσης	±0,1 mm
Συντονισμένη ταχύτητα κίνησης	1000 mm/s
Τύπος πλάκας εξωτερικής	Μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας
Συλλογή αποβλήτων	Συλλογή απορριμμάτων από ντουλάπια
Προγραμματισμός διαδικασιών	Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος
Προμήθεια αέρα	5-8 kg/cm3
Ηλεκτρική τροφοδοσία	AC380V, 50/60Hz, 3KW
Μέγεθος μηχανής	1500x850x1600 mm
Βάρος	Περίπου 800 κιλά

Μέγεθος μηχανής

HSTECH

Δρόμος μεγέθους κάτω και συλλέκτης σκόνης

HSTECH

Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό moritex και πηγή φωτός μετρήσεων - επιπέδου, για να υποστηρίξει την βαθμονόμηση, την αντιστάθμιση και την τοποθέτηση της μηχανής,Με μεγάλη σταθερότητα και αντιασχολική ικανότητα.

HSTECH

Παντοδύναμη κενή ρουφή για τη συλλογή, τοποθέτηση, εκφόρτωση και παραγωγή.

HSTECH

Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιήθηκε η αντιστατική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.
