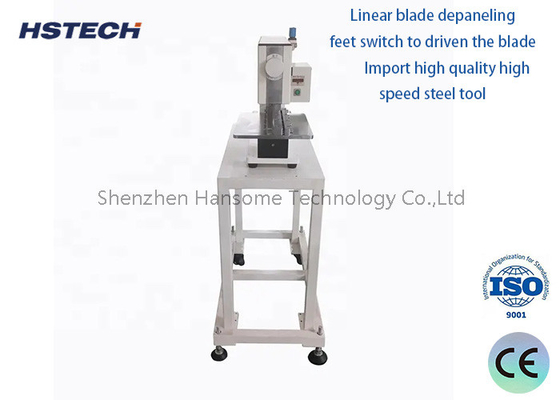

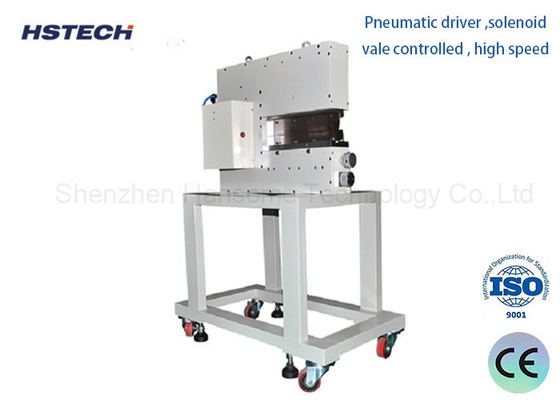

Εξοπλισμός αποσύνδεσης με υψηλής ταχύτητας πνευματικών πλακών PCB για PCBA ή λεπτές πλάκες με ακριβή SMD

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-310L
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Πνευματικό PCB depanelizer

Άλλο όνομα:

Διαχωριστής PCB β-περικοπών

Τετάρτη:

AC100-240V

Μήκος PCB:

0~ 360 mm

Μοντέλο:

0.1~2.0mm

Υψόμετρο του άνω μέρους:

40 mm (μέγιστο)

Υψόμετρο κάτω μέρος:

20 mm (μέγιστο)

Χρήση:

Πίνακας PCB, πίνακας αργιλίου, PCB β-περικοπών περικοπών, πίνακας των οδηγήσεων

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Εξοπλισμός αποσύνδεσης υψηλής ταχύτητας πνευματικών πλακών PCB για ακριβή SMD PCBA ή λεπτές πλάκες

Εισαγωγή:

1Πνευματικά κινούμενη και ηλεκτρική, έχει αισθητήρα στο μηχάνημα, κοπτική σανίδα μία φορά με τις χαμηλότερες τάσεις κοπής.Το HS-310 ισχύει για ξεχωριστές ακριβείς SMD PCBA ή λεπτές πλάκες.

2Οι μηχανές διαχωρισμού τύπου ίσου μαχαιριού σχεδιάστηκαν για να διαχωρίζουν προσεκτικά τις προετοιμασμένες σανίδες, χωρίς κάμψη ή ένταση.Ακόμη και ευαίσθητα συστατικά SMD, όπως κεραμικοί πυκνωτές, δεν θα υποστούν βλάβη από τη χωριστή διαδικασία, βελτίωση της ποιότητας των προϊόντων.

3Εξαιτίας της ειδικής σχεδίασης της λεπίδας, οι σανίδες με υψηλά στοιχεία που τοποθετούνται κοντά στις άκρες μπορούν να διαχωριστούν με ασφάλεια.Χρησιμοποιούνται μαχαίρια σε σχήμα σφήνας για να κόβουν τα πάνελ εντός της αυλήςΑυτό επιτρέπει να διαχωρίζονται με ασφάλεια και χωρίς κόψιμο τα πλαίσια πάχους μικρότερου του 1 mm.

Χαρακτηριστικά και λειτουργίες

Αρχή λειτουργίας:
Ο Pneumatic PCB Depanelizer χρησιμοποιεί συμπιεσμένο αέρα ως κινητήρια δύναμη για τη διάσπαση των πάνελ PCBA με κυλινδρική ή κενή απορρόφηση.

Σε σύγκριση με την παραδοσιακή μηχανική κοπή, αυτή η μέθοδος πνευματικής διάσπασης μπορεί να μειώσει σημαντικά τον κίνδυνο βλάβης της άκρης του PCBA.

Επενδύσεις σε ηλεκτρικό ρεύμα
Ο Pneumatic Depanelizer μπορεί να διαιρέσει με ακρίβεια κατά μήκος της προκαθορισμένης γραμμής της πλακέτας PCBA για να διασφαλίσει ότι το μέγεθος κάθε διαχωρισμένου PCBA είναι συνεπές.
Η ακρίβεια διαίρεσης μπορεί συνήθως να φθάσει τα ± 0,1 mm, ικανοποιώντας τις υψηλές απαιτήσεις παραγωγής PCBA.

Ευέλικτη προσαρμογή:
Ο εξοπλισμός μπορεί να χειριστεί πάνελ PCBA διαφόρων μεγεθών και μορφών με καλή ευελιξία και προσαρμοστικότητα.
Οι παράμετροι της γραμμής διαίρεσης και της δύναμης μπορούν να προσαρμόζονται ευέλικτα σύμφωνα με τις πραγματικές ανάγκες παραγωγής.

Αποδοτική παραγωγή:
Ο Pneumatic Depanelizer έχει τα χαρακτηριστικά υψηλής αυτοματοποίησης και απλής λειτουργίας.
Μπορεί να βελτιώσει σημαντικά την παραγωγική απόδοση του διαχωρισμού PCBA και να συντομεύσει τον κύκλο παραγωγής.

Σχεδιασμός χαμηλών απωλειών:
Η μέθοδος πνευματικού διαχωρισμού μπορεί να ελαχιστοποιήσει τις ζημιές και τα προβλήματα σπασμού στην άκρη του PCBA.
Είναι επωφελές να βελτιωθεί ο ρυθμός απόδοσης του PCBA και η αξιοπιστία των μεταγενέστερων διαδικασιών.

Ειδικότητα:

Ονομασία προϊόντος	Αποστροφή PCB
Σχήμα	HS-310L
Υψόμετρο του τμήματος	Μέγιστο 40 mm
Υψόμετρος κατά μέρος	Μέγιστο 20 mm
Προμήθεια αέρα	5 kgf/cm
Αποδόσεις	12.5 τόνους (ακαθάριστοι)
Αποδοτικό μήκος κοπής	1-360 mm
Μέγεθος γραμμικής λεπίδας	36043,56mm
Μοντέλο	0.1mm~2.0mm(Με V-grove) 0.1mm ~1.0mm ((Χωρίς V-grove))
Υλικό λεπίδας	Εισαγωγή υψηλής ποιότητας εργαλείων από χάλυβα υψηλής ταχύτητας
Ταχύτητα διαχωρισμού	1-300mm/s
Δυνατότητα εκτύπωσης	00,3-3,5 mm
Κατανάλωση αέρα	200-400 ((L/min)
Μέγεθος μηχανής	700325400 χιλιοστά
Βάρος	130 κιλά
Κατάλληλη σανίδα	Όλες οι σανίδες με V-cut

Πίνακες αιτήσεων:

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 0

Guilotine Blade 40mm Height PCB Depaneling Equipment 400L/min 1

Εξοπλισμός αποσύνδεσης με υψηλής ταχύτητας πνευματικών πλακών PCB για PCBA ή λεπτές πλάκες με ακριβή SMD 2

Εξοπλισμός αποσύνδεσης με υψηλής ταχύτητας πνευματικών πλακών PCB για PCBA ή λεπτές πλάκες με ακριβή SMD 4
