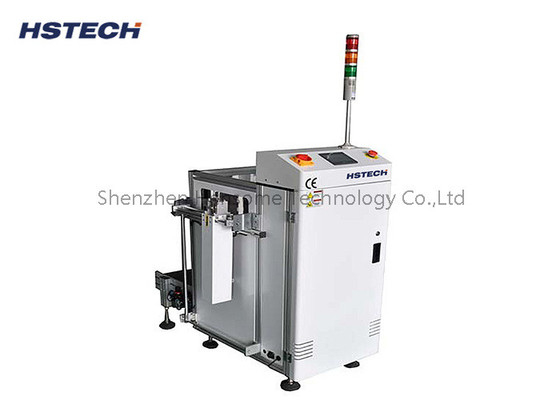

Υψηλής ακρίβειας φορτιστή PCB 4-6 Bar Πολλαπλό περιοδικό SMT Πίνακα Loading Machine για την γραμμή παραγωγής

Μεγάλη ακρίβεια 4-6 Bar Πολλαπλό περιοδικό PCB Loader SMT Πίνακα Loading Machine για την γραμμή παραγωγής

Εισαγωγή

Ο φορτιστής πολλαπλών περιοδικών PCB είναι μια συσκευή για αυτόματη φόρτωση, που χρησιμοποιείται κυρίως στη διαδικασία παραγωγής και δοκιμής πλακών κυκλωμάτων (PCB).

Σχεδιασμός πολλαπλών δίσκων:
Ο εξοπλισμός είναι εξοπλισμένος με πολλαπλά ανεξάρτητα δίσκια ή περιοδικά PCB
Τα πλαίσια PCB διαφορετικών μοντέλων ή παρτίδων μπορούν να φορτώνονται ταυτόχρονα
Μέσω της αυτόματης εναλλαγής, μπορούν να αντικατασταθούν γρήγορα διάφορα είδη πλακών PCB

Αυτόματη φόρτωση:
Ο εξοπλισμός είναι εξοπλισμένος με αυτοματοποιημένες συσκευές όπως ρομποτικά χέρια ή μεταφορικές ζώνες.
Τα πλαίσια PCB μπορούν να αρπάξουν αυτόματα από το δίσκο και να σταλούν στην γραμμή παραγωγής SMT

Υψηλή απόδοση:
Μέχρι 20-30 πλακέτες PCB μπορούν να φορτωθούν ταυτόχρονα
Η ταχύτητα αυτόματης φόρτωσης μπορεί να φθάσει τα 10-15 κομμάτια ανά λεπτό
Η απόδοση φόρτωσης των πλακών PCB έχει βελτιωθεί σημαντικά

Ακριβής τοποθέτηση:
Εξοπλισμένο με ακριβές σύστημα θέσης
Διασφάλιση της ακριβούς τοποθέτησης κάθε πλακέτας PCB στην γραμμή παραγωγής

Ευφυές έλεγχο:
Η απλή λειτουργία επιτυγχάνεται μέσω της αλληλεπίδρασης ανθρώπου-υπολογιστή
Μπορεί να συνδεθεί με το σύστημα διαχείρισης παραγωγής για την επίτευξη ευφυούς προγραμματισμού

Εύκολη συντήρηση:
Μονωδική σχεδίαση, εύκολη συντήρηση και επιθεώρηση
Χαμηλή κατανάλωση ενέργειας, χαμηλό θόρυβο, κατάλληλο για περιβάλλον εργαστηρίου παραγωγής

Χαρακτηριστικά

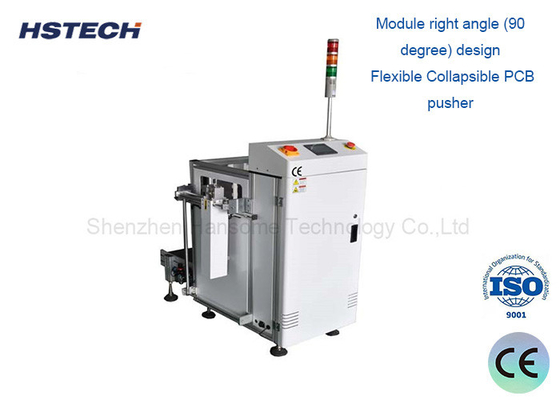

1Ο σχεδιασμός της μονάδας σε ορθή γωνία (90 μοίρες).

2, πολύ μικρό μήκος 1200 mm, προαιρετικά μικρότερο μήκος μηχανής 900 mm.

3, Ευέλικτος αναδιπλούμενος PCB σπρώχτης.

4, 3 περιοδικά διαθέσιμα.

5, ομαλή και παράλληλη ρύθμιση πλάτους.

6Συμφωνεί με το SMEMA.

Σενάρια εφαρμογής:
Η γραμμή παραγωγής SMT: αυτόματη φόρτωση κατά τη διάρκεια των διαδικασιών συγκόλλησης και συγκόλλησης με επανεξέταση.
Σύνδεσμος δοκιμής: αυτόματη φόρτωση και τοποθέτηση μπροστά από τον εξοπλισμό δοκιμής.
Παραγωγή δειγμάτων: αυτόματη εναλλαγή και φόρτωση φύλλων PCB διαφορετικών προδιαγραφών.
Μικροπαραγωγή: Βελτίωση της αποδοτικότητας της παραγωγής και μείωση της επιβάρυνσης των χειροκίνητων εργασιών.

Προδιαγραφές
