Μηχανή αποσύνδεσης PCB υψηλής ταχύτητας με χαμηλή πίεση

Μηχανή αποσύνδεσης PCB υψηλής ταχύτητας χαμηλής έντασης PCB εξοπλισμός αποσύνδεσης PCB

Εισαγωγή

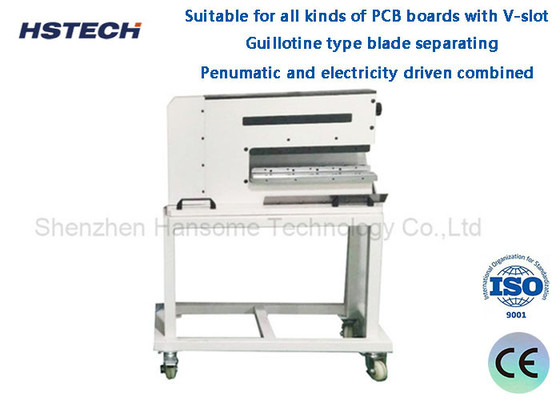

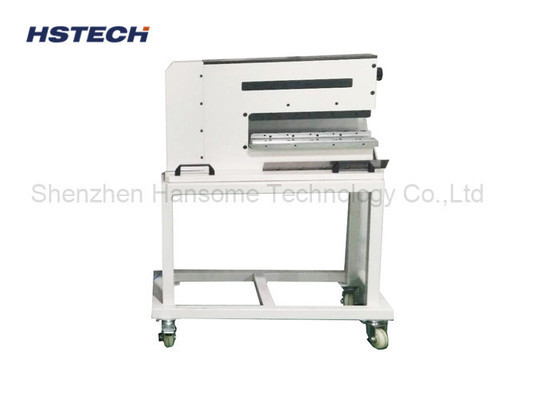

Αυτό το μηχάνημα που ονομάζεται ατμοσφαιρική μηχανή διαχωρισμού PCB, που ονομάζεται επίσης μηχανή διαχωρισμού PCB τύπου γκιλοτίνας, χρησιμοποιεί διπλή λεπίδα τύπου γκιλοτίνας ως εργαλείο κοπής,με κινητήρα από ατμοσφαιρική πίεση για την ολοκλήρωση της απομόνωσης, έχει πολύ καλύτερη απόδοση από τον διαχωριστή PCB που κινείται με λεπίδα.

Λειτουργική επισκόπηση
Ο εξοπλισμός αυτός χρησιμοποιείται για τη διάσπαση μεγάλων πάνελ σε μεμονωμένα πάνελ PCB.
Η ειδική τεχνολογία διαχωρισμού πίνακας χαμηλής έντασης μπορεί να ελαχιστοποιήσει την ένταση και την παραμόρφωση της πλακέτας PCB.
Προστατεύστε τα εξαρτήματα και τις συνδέσεις συγκόλλησης στην επιφάνεια PCB κατά τη διάρκεια της διαδικασίας διάσπασης των πάνελ για να αποφευχθεί η βλάβη του προϊόντος.

Βασικά χαρακτηριστικά
Να υιοθετηθούν μηχανισμοί υψηλής ακρίβειας για την τοποθέτηση και τη διάσπαση των πάνελ για να εξασφαλιστεί η ακρίβεια και η συνέπεια της διάσπασης των πάνελ.
Ο κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας μηχανισμός συμπίεσης μπορεί να εφαρμόσει ομοιόμορφα τη δύναμη διαίρεσης του πάνελ για τη μείωση της τοπικής συγκέντρωσης άγχους.
Δύο-άξονες χειρισμός του κινητήρα σερβοκίνησης για την επίτευξη υψηλής ταχύτητας και ομαλής δράσης διαίρεσης των πάνελ.
Εξοπλισμένο με λειτουργία αυτόματης ανίχνευσης, μπορεί να ανιχνεύσει μη φυσιολογικές συνθήκες κατά τη διάσπαση των πάνελ.
Ο πλήρως κλειστός σχεδιασμός εξασφαλίζει ένα καθαρό περιβάλλον διαχωρισμού των πάνελ.

Αρχή λειτουργίας
Το πάνελ PCB τοποθετείται στην πλατφόρμα θέσης και στερεώνεται με την αυτόματη συσκευή συμπίεσης.
Ο μηχανισμός διαχωρισμού των πάνελ προχωρά αργά κατά μήκος της προκαθορισμένης διαδρομής για να κόψει και να διαχωρίσει το PCB.
Κατά τη διάρκεια της διαδικασίας διαχωρισμού του πάνελ, ο μηχανισμός συμπίεσης εφαρμόζει ομοιόμορφη δύναμη για να αποφευχθεί η τοπική συγκέντρωση στρες.
Μετά την ολοκλήρωση του διαχωρισμού των πάνελ, η ενιαία πλακέτα PCB εκφορτώνεται αυτόματα και περιμένει τις επόμενες διαδικασίες.

Σενάρια εφαρμογής
Χρησιμοποιείται κυρίως στον σύνδεσμο διαχωρισμού πάνελ της γραμμής παραγωγής patch SMT.
Εφαρμόζεται σε πλάκες PCB από διάφορα υλικά, συμπεριλαμβανομένων των FR4, CEM-3, κεραμικών υποστρώσεων κλπ.
Ιδιαίτερα κατάλληλο για την κατασκευή ηλεκτρονικών προϊόντων με υψηλές απαιτήσεις για την ποιότητα του προϊόντος, όπως smartphones, tablet computers,

Χαρακτηριστικά

1, Κατάλληλο για όλα τα είδη των πλακών PCB με V-slot.

2, GΔιαχωριστική λεπίδα τύπου ουιλοτίνης, εξαιρετικά χαμηλή ένταση δύναμης σε 500-600uE, ομαλή και επίπεδη, χωρίς κάμψη και βλάβη.
3Πνευματική και ηλεκτρική κίνηση σε συνδυασμό.
4, Ασφάλεια: μικρές γκιλοτίνες που είναι διαθέσιμες μόνο για την τροφοδοσία του σκάφους, εξασφαλίζουν την ασφάλεια του χειριστή.
5, Εύκολη συντήρηση, ο χειριστής μπορεί να χειριστεί το μηχάνημα με εύκολη εκπαίδευση.
6, ανθεκτικό, χρησιμοποιώντας εισαγόμενο υψηλής ποιότητας χάλυβα κατασκευασμένο εργαλείο κοπής.

Προδιαγραφές
