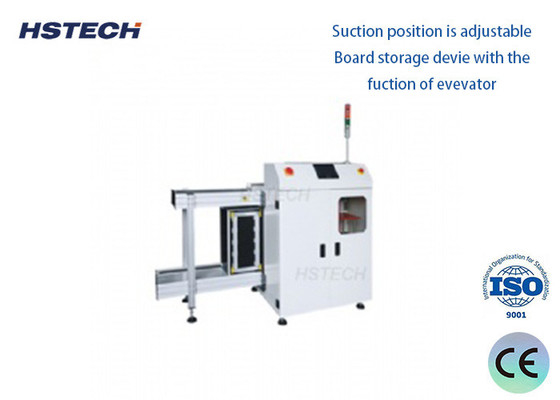

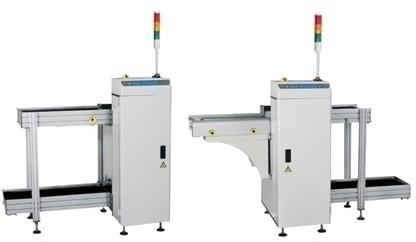

Προγραμματισμός PLC PCB Loader PCB Destacker Bare Board Loader με φωτεινή κατάσταση οθόνης LED

Προγραμματισμός PLC PCB Loader PCB Destacker Bare Board Loader με φωτεινή κατάσταση οθόνης LED

Εισαγωγή
A PCB Loader is a device used in automated electronics manufacturing processes to load printed circuit boards (PCBs) from a storage area or the starting point of a production line to subsequent processing workstations or production lines.

Ο φορτιστής PCB έχει τα ακόλουθα χαρακτηριστικά και λειτουργίες:

1Λειτουργία φόρτωσης και μεταφοράς:Το φορτιστή PCB χρησιμοποιεί αυτοματοποιημένες μηχανικές συσκευές για να αφαιρεί τα PCB που πρόκειται να υποβληθούν σε επεξεργασία από την περιοχή αποθήκευσης ή το σημείο εκκίνησης και να τα μεταφέρει σε επόμενους σταθμούς επεξεργασίας ή γραμμές παραγωγήςΜπορεί να φορτώσει και να μεταφέρει PCB μέσω μεταγωγικών ταινιών, διαφωτιστήρων ή άλλων συστημάτων μεταφοράς για να εξασφαλίσει συνεχή διαδικασία παραγωγής.

2.Σύνοψη και τοποθέτηση: Ο φορτιστής PCB μπορεί να ευθυγραμμίσει και να τοποθετήσει τα PCB για να εξασφαλίσει τη σωστή τοποθέτησή τους σε επόμενους σταθμούς εργασίας ή γραμμές παραγωγής.Μπορεί να περιλαμβάνει αισθητήρες και συσκευές εντοπισμού θέσης για την ανίχνευση της θέσης και του προσανατολισμού του PCB και για τη διενέργεια των αναγκαίων ρυθμίσεων και βαθμονόμησης..

3Ελέγχος και προγραμματισμός: Ο φορτωτής PCB συνήθως διαθέτει σύστημα ελέγχου που μπορεί να προγραμματίζει και να διανέμει εύλογα τα PCB σύμφωνα με τα σχέδια παραγωγής και τις απαιτήσεις της διαδικασίας.Παρέχει PCB στην κατάλληλη τοποθεσία με βάση τη διαθεσιμότητα και την προτεραιότητα του σταθμού εργασίας και εξασφαλίζει την ομαλή λειτουργία της γραμμής παραγωγής.

4.Έξυπνη ανίχνευση και επεξεργασία: Μερικά προηγμένα φορτιστή PCB μπορεί να έρχονται με έξυπνη ανίχνευση και επεξεργασία λειτουργίες. Μπορούν να ανιχνεύσουν την ποιότητα PCB, το μέγεθος, τα ελαττώματα, κλπ.και ταξινομούν και επεξεργάζονται σύμφωνα με προκαθορισμένους κανόνεςΓια παράδειγμα, να αποστέλλουν ακατάλληλα PCB σε μια συγκεκριμένη περιοχή ή να παρέχουν αντίστοιχες προειδοποιήσεις συναγερμού.

5.Συνδέεται με άλλους εξοπλισμούς: Ο φορτωτής PCB συνήθως έχει τη δυνατότητα σύνδεσης με άλλους αυτοματοποιημένους εξοπλισμούς και συστήματα, όπως ηλεκτρονικά συστήματα επιθεώρησης, φορτωτές PCB, συστήματα αποθήκευσης κλπ.Αυτή η συνδεσιμότητα επιτρέπει την απρόσκοπτη και αποτελεσματική λειτουργία ολόκληρης της διαδικασίας παραγωγής.

Χαρακτηριστικά

1- Ο έλεγχος του προγράμματος PLC της Panasonic.
2Παραδοσιακό και απλό LED κουμπί ελέγχου.

3, σύνδεση σήματος Smema.

4, χειροκίνητη ρύθμιση πάχους PCB.

5, χειροκίνητη ρύθμιση πλάτους PCB.

6Η κατάσταση της φωτεινής οθόνης LED.

7Αλουμινίου δομή, βαρύ κατώτατο σχεδιασμό για να αποτρέψει την μετατόπιση.
8Η λειτουργία διαβίβασης παρέχεται.
9Χρειάστηκαν μόνο 10 δευτερόλεπτα για να αλλάξει η σειρά προϊόντων.
10, αδιάλειπτη φόρτωση.

11Η ζώνη μεταφοράς ESD.
12, αυτοπρογραμματισμένη εμφάνιση σφάλματος μηχανής,διαφορετικά σφάλματα έχουν διαφορετικό κώδικα,κάθε κώδικας έχει σχετικές οδηγίες συντήρησης που κολλούνται στην πίσω πλευρά της πόρτας μηχανής

Εφαρμογή

Αυτό το μηχάνημα χρησιμοποιείται για το φόρτωμα γυμνά PCBs σε γραμμή SMT, στοίβασης φορτίο τα πλαίσια κυκλωμάτων.

Προδιαγραφές
