| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | ΑΙΣ300 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | ξύλινη συσκευασία |
| Χρόνος παράδοσης: | 15~20 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 50 σετ ανά μήνα |
| Ονομασία προϊόντος: | Εναρμόνιση της ενδογραμμικής THT DIP AOI μετά τη συγκόλληση με κύματα | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Έλεγχος: | Εικόνα αφής | Ετικέτα ρελέ: | Σνάιντερ |
| Σήμα: | SMEMA | Εφαρμογή: | Ηλεκτρονική συνέλευση |
| Ηλεκτρική τροφοδοσία: | AC220V | Βάρος: | 800 κιλά. |

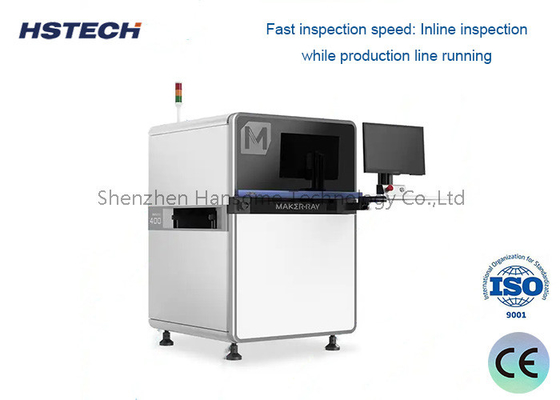

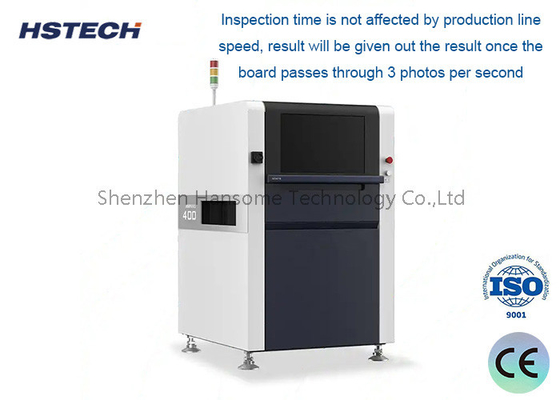

Απόμακρος έλεγχος αυτόματη ενδογραμμική THT DIP AOI μετά τη συγκόλληση κυμάτων με διπλό γραμμικό ενεργοποιητή XY
Εισαγωγή
Πριν από τη συγκόλληση, το AOI μπορεί να ανιχνεύσει τα ελαττώματα της ίδιας της συσκευής, όπως λείπουν μέρη ή πολικότητα, κλπ. Μετά τη συγκόλληση με επανεξέταση, μετά την A0 ή μετά τη συγκόλληση κυμάτων, το AOI μπορεί να ανιχνεύσει:Πολύ λίγο κασσίτερο και πολύ κασσίτερο- Πολικότητα· μετατόπιση ποδιού κάμψης λανθασμένων τμημάτων, εξοπλισμός δοκιμής AOI μετά τη συγκόλληση κυμάτων.Η τεχνολογία ανάλυσης διανυσματικών στοιχείων έχει θέσει ένα νέο βιομηχανικό πρότυπο στο AOΗ εικονική εικόνα δημιουργείται πλήρως αυτόματα και κάθε αντικείμενο στο PCBA μπορεί να ληφθεί ως σημείο MARK, καθιστώντας τον προγραμματισμό πιο ευέλικτο.Παρέχει υψηλής ακρίβειας ανίχνευση ελαττωμάτων
1Δεν απαιτείται χρυσό δείγμα, απαιτούνται μόνο τα κατάλληλα προϊόντα.
2Δεν απαιτείται στατιστική μοντελοποίηση και δεν χρειάζεται να εκτελούνται δεκάδες πλαίσια για λεπτή ρύθμιση.
3Η αυτοματοποιημένη "εικόνα διανυσματικής εικόνας" (που δεν επηρεάζεται από τη θερμοκρασία και την εστιακή απόσταση) μπορεί να βελτιώσει την ακρίβεια,ταχύτητα και υψηλή αξιοπιστία της ταυτοποίησης και τοποθέτησης των εξαρτημάτων κατά την συναρμολόγηση πλακών PCB.
4. Ανάλυση διανυσματικών χαρακτηριστικών (άμεσος υπολογισμός γωνιών και αναλογιών μεγέθους), τέλειος συνδυασμός με τα πρότυπα IPC
Προδιαγραφές
| Σχήμα | ΑΙΣ300 | ΑΙΣ301 |
| Μέγεθος PCB | 50x50mm~430x380mm | 50x50mm~350x350mm |
| Δάχος | 0.3~7.0mm | |
| Πεδίο παραμόρφωσης | < 4 mm | |
| Υψόμετρος στοιχείου | Πάνω 150 χιλιοστά, κάτω 25 χιλιοστά. | |
| Κάμερα | 5MP, χρώμα, CCD | |
| Πηγή φωτός | RGB | |
| Επικεφαλής | 45*37 χιλιοστά | |
| Απόφαση | 20um | |
| Επιθεώρηση | ||
| Ελάττωμα στοιχείων τοποθέτησης | Εξαφανισμένη, κυλίνδρια, αντισταθμισμένη, ζημιά, στρεβλή, περιττή, βρώμικη. | |
| Ελάττωμα συγκόλλησης | Υπερβολική, ανεπαρκής, γέφυρα, χωρίς πόδι, έλλειψη συγκόλλησης, μη υγρασία. | |
| Άλλες λειτουργίες | Κωδικός γραμμών, κωδικός QR, OCR | |
| Ταχύτητα | 0.23sec/fov | 0.25sec/fov |
| Λογισμικό/Εξοπλισμό | ||
| Σύστημα λειτουργίας | Ubuntu 14.04 LTD 64bit | |
| Λειτουργία | Απομακρυσμένο χειρισμό, εισαγωγή αρχείων Gerber, εργαλείο κατάρτισης για νέα μοντέλα | |
| Βιομηχανικές συσκευές | CPU Intel i5, ανεξάρτητη κάρτα γραφικών, 12G DDR, 256SSD | |
| Εμφάνιση | 22 ιντσών FHD LCD | |
| Προτάσεις | Λειτουργός γραμμικής υψηλής ακρίβειας | |
| Ηλεκτρική τροφοδοσία | AC220V,1KW | |
| Πίεση αέρα | > 0,5Mpa | |
| Διάσταση (L*H*W) | 1100*1630*1350mm | 1100*1280*1300mm |
| Καθαρό βάρος | 800 κιλά | 700 κιλά |
Χαρακτηριστικά
Α, Κεντρικός αλγόριθμος ∆ιαστροφικός αλγόριθμος νευρωνικού δικτύου
Εφαρμογή και καινοτομία στη βιομηχανία
Ανθρώπινη επιθεώρηση
Καλύτερη συμβατότητα
Πρότυπο αλγόριθμου εκπαίδευσης υπερμεγάλου συνόλου δειγμάτων
Υψηλή γενίκευση
Υπερ ικανότητα ανίχνευσης, χαμηλότερη ψευδώς θετική
Υποστήριξη του μοντέλου αυτοεκπαίδευσης των χρηστών
Β. Υψηλή αντοχή στην φθορά
Γ. Μεγάλη περιοχή ελέγχου και υψηλή συμβατότητα
D. Υψηλό ποσοστό επιθεωρήσεων και χαμηλό ποσοστό ψευδώς θετικών.
Ε, μαρμάρινη βάση, πιο σταθερή.
F, Δύο γραμμικοί ενεργοποιητές XY, υψηλής ταχύτητας, υψηλής ακρίβειας
Εφαρμογή
Αυτό το inline THT AOI χρησιμοποιείται μετά από μηχανή συγκόλλησης κυμάτων στη γραμμή παραγωγής DIP, χρησιμοποιείται για τη διόρθωση των λανθασμένων μονάδων, η οποία μπορεί να μειώσει τις επισκευές και το χρόνο.Αυτό το μηχάνημα χρησιμοποιείται ευρέως για την επιθεώρηση της TV κύριας πλακέταςΠίνακες κυριότητας υπολογιστών, πίνακες ηλεκτρικής ενέργειας, πίνακες ελέγχου βιομηχανικών συσκευών, μικρές οικιακές ηλεκτρονικές συσκευές και άλλα PCBA.
