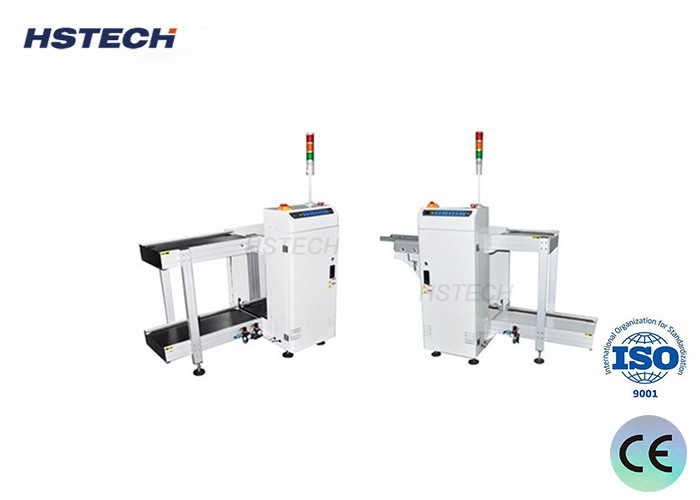

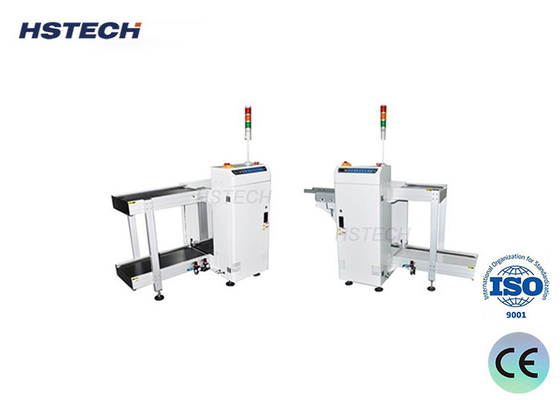

Επάνω και κάτω πνευματικά σφραγίσματα φορτιστή PCB για εγγύηση μη σπάσματος

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-LD330
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	200 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Product name:

Multiple magazine PCB Loader

Other name:

SMT board loading machine

Power supply:

AC110V/220V,50/60Hz

Air pressure:

4-6 bar

PCB thickness:

Min 0.4mm

Pitch selection:

10-40mm

Conveyor speed:

0.5-20M/min or customized

Communication:

SMEMA

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

200 σετ ανά μήνα

Περιγραφή του προϊόντος

Υψηλής αποδοτικότητας SMEMA Σημείο PCB Loader χειριστή μηχανή

Εισαγωγή

PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rackΑυτό το μηχάνημα υιοθετεί σύστημα μικροελέγχου με βίδα μπάλα, ολόκληρη η μηχανή λειτουργεί σταθερά και με ακρίβεια μεταδίδει.η οποία είναι διαισθητική στη λειτουργία και εύκολη στη χρήσηΕίναι κατάλληλο για επαναλαμβανόμενη μεταφορά μονομερών ή διμερών πλακών κυκλωμάτων, γεγονός που μειώνει σημαντικά το κόστος εργασίας και παρέχει αποτελεσματικότητα.

Εφαρμογή

Η μονάδα αυτή χρησιμοποιείται για την φόρτωση των PCB και τη μεταφορά των PCB στη γραμμή παραγωγής SMT.

Χαρακτηριστικά

1, σχεδιασμός της μονάδας.

2Η σταθερότητα βελτιώνεται από το ανθεκτικό σχεδιασμό.

3Δοκιμή οικονομικού σχεδιασμού.

4, Πάνω και κάτω ατμοσφαιρικές λαβές για να εξασφαλίσει το ράφι με το μαγαζί.

5Δεν υπάρχει εγγύηση για σπάσιμο PCB κατά τη φόρτωση και εκφόρτωση.

6Συμφωνεί με το SMEMA.

Προδιαγραφές

Ονομασία προϊόντος	Μηχανή φόρτωσης PCB
Υψόμετρο μεταφοράς	910±30 mm
Χρόνος φόρτωσης PCB	Περίπου 6 δευτερόλεπτα.
Χρόνος αντικατάστασης του μαγαζιού	Περίπου 30 δευτερόλεπτα
Κατεύθυνση μεταφοράς	ΕΡ, ή ΕΡ
Λειτουργία	Προσωρινή λειτουργία
Σταθερή πλευρά τροχιάς	Προσωπική πλευρά (ή να προσδιοριστεί)
Ηλεκτρική τροφοδοσία	220V,50/60Hz,± 10%
Πίεση αέρα	4-6bar
Μοντέλο	Min 0,4 mm
Τύπος του περιοδικού	Επάνω πλευρά: 1 pc, κάτω πλευρά: 2 pc
Επιλογή ύψους	1-4 ((10 mm κλίση)
Ταχύτητα μεταφορέα	0.5-20M/min ή προσαρμοσμένα
Σήμα	SMEMA

Επιλογή μοντέλου

Σχήμα	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Αποδοτικό μήκος PCB	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Μέγεθος μηχανής	14008001200 χιλιοστά	16508801200mm	18009401200mm	180010101200mm
Μέγεθος του περιοδικού	355320563mm	460400563mm	535460570mm	535530570mm
Βάρος	140 κιλά	180 κιλά	220 κιλά	260 κιλά

Προσοχή!
1. σβήστε τον εξοπλισμό ή βεβαιωθείτε ότι το τραπέζι ανύψωσης κινείται στη θέση του πριν ξεκινήσετε την αυτόματη λειτουργία για πρώτη φορά.
2. Κρατήστε το κεφάλι και τα χέρια σας μακριά από το μηχάνημα κατά τη διάρκεια της λειτουργίας.
3. λάδι στον οπτικό άξονα και καθαρίστε τα συντρίμμια στα φώτα των συστατικών της αλυσίδας.

Επάνω και κάτω πνευματικά σφραγίσματα φορτιστή PCB για εγγύηση μη σπάσματος 0

Ελέγχου κουμπί και ηλεκτρικό κουτί

Επάνω και κάτω πνευματικά σφραγίσματα φορτιστή PCB για εγγύηση μη σπάσματος 1

Σχετικά με τη συσκευασία
