| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 10~14 ημέρες εργασίας |
| Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 200 σετ ανά μήνα |
| Ονομασία του προϊόντος: | Διπλό φορτίο αποφόρτισης | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Έλεγχος: | Εικόνα αφής | ΠΛΚ: | Mitsubishi |
| Ετικέτα ρελέ: | Σνάιντερ | Οπτοηλεκτρονικός διακόπτης: | OMRON |
| Υλικό: | Σύνθετα αλουμινίου | Εφαρμογή: | Ηλεκτρονική συνέλευση |
| σύστημα ελέγχου: | ΠΛΚ | Κατανάλωση ενέργειας: | 200W |

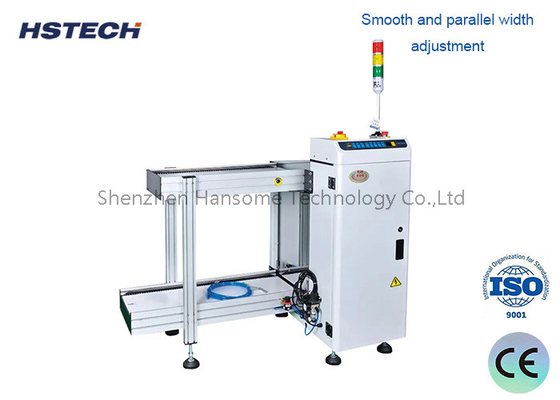

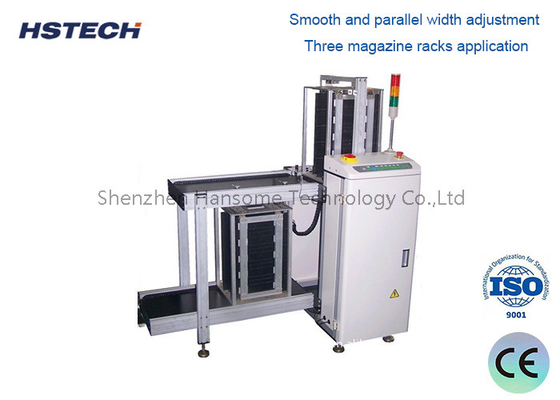

Σύστημα ελέγχου PLC με οθόνη αφής Εξοπλισμός επεξεργασίας PCB εκφόρτωσης με δυνατότητα φόρτωσης 6 περιοδικών
Η μηχανή φόρτωσης SMT είναι ένα είδος εξοπλισμού παραγωγής που απαιτείται για την παραγωγή και επεξεργασία ηλεκτρονικών προϊόντων SMT.Η κύρια λειτουργία του είναι να τοποθετήσει το μη τοποθετημένο πλακέτο PCB στη μηχανή φόρτωσης SMT και να στείλει αυτόματα το πλακέτο στη μηχανή αναρρόφησηςΣτη συνέχεια, η μηχανή αναρρόφησης τοποθετεί αυτόματα το PCB στην τροχιά της μηχανής εκτύπωσης πάστας συγκόλλησης και το στέλνει στην μηχανή εκτύπωσης πάστας συγκόλλησης.
1Άνοιξε το διακόπτη.
2. Ρυθμίστε το πλάτος της σιδηροτροχιάς καθοδήγησης μέχρι να είναι σύμφωνο με το πλάτος της πλακέτας PCB που πρόκειται να παραχθεί.
2Ορισμός του αριθμού των βημάτων τροφοδοσίας της σανίδας και της θέσης του σημείου εξόδου της σανίδας (πρέπει να είναι σε χειροκίνητη κατάσταση και η πλατφόρμα ανύψωσης είναι στην κατώτερη οριακή θέση):
1. Ρυθμίσεις απόστασης βήματος: πατήστε το κουμπί για να επιλέξετε το Pitch 1 2 3 4
2- Προσαρμογή επιτροπής:
3- Ρυθμίστε χειροκίνητα την ράβδο ώθησης στη μέση του PCB που πρόκειται να παραχθεί.
4. Επιβεβαιώστε ότι το μηχάνημα μπορεί να τροφοδοτήσει την επιφάνεια ομαλά (τη θέση του σημείου εξόδου της επιφάνειας)
5. Πατήστε το αυτόματο πλήκτρο (αλλαγή σε αυτόματο)
6. Πατήστε το κουμπί επαναφοράς (η πλατφόρμα ανύψωσης πέφτει αυτόματα στο κατώτερο σημείο ορίου και στη συνέχεια ανεβαίνει στη θέση του πρώτου σημείου απελευθέρωσης πλάκας)
7.Αυτόματη κατάσταση
1, Σύστημα ελέγχου PLC
2, Σχεδιασμός διπλών λωρίδων και διπλών πλατφορμών ανύψωσης
3Δυνατότητα φόρτωσης 6 μαγαζιών
4, Σχεδιασμένο κύκλωμα αερίου για τη μετάδοση PCB ομαλά και σταθερά
5, Πρότυπο SMEMA
| Τύπος | ΝΑ-250 | Πυρηνικό αέριο | Πυρηνικό αέριο | Πυρηνική ενέργεια |
| Ηλεκτρική τροφοδοσία | Διάταξη 5 | Διάταξη 5 | Διάταξη 5 | Διάταξη 5 |
| Προμήθεια αέρα | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| Μέγεθος PCB ((mm) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| Κατεύθυνση PCB | Αριστερά προς δεξιά ή δεξιά προς αριστερά | Αριστερά προς δεξιά ή δεξιά προς αριστερά | Αριστερά προς δεξιά ή δεξιά προς αριστερά | Αριστερά προς δεξιά ή δεξιά προς αριστερά |
| Μέγεθος του περιοδικού ((mm) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Στροφές βήματος (mm) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Υψόμετρο μεταφοράς ((mm) | 900±20 | 900±20 | 900±20 | 900±20 |
| Ταχύτητα μετάδοσης | 6m/S | 10m/S | 10m/S | 10m/S |
| Κύρια ισχύς κινητήρα | 440W | 440W | 440W | 440W |
| Μέγεθος μηχανής ((mm) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Βάρος (σε κιλά) | 320 | 350 | 380 | 410 |
Η συσκευασία του προϊόντος:
