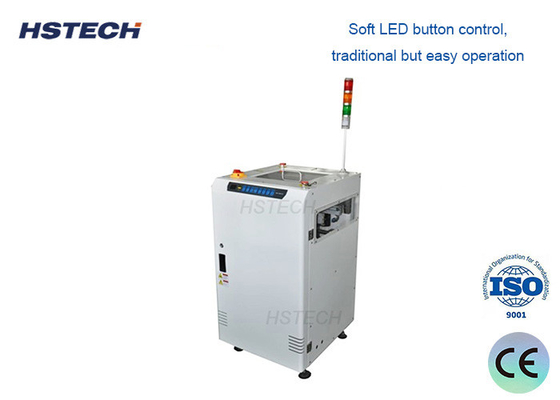

Ελαστικός κύκλος εργασιών 180 μοίρες ESD 7mm Belt PCB Inverter Machine με 3 χρωματική οθόνη

Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Όνομα Παραγωγής:

Μηχανή μετατροπέα PCB

Τροφοδοτικό:

AC100-230V, μονό φάση, μέγιστο 300A

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Ρύθμιση ύψους:

Κύπελλο ποδιών

Επίδειξη:

επίδειξη 3 χρώματος

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Επισημαίνω:

Ευέλικτη μηχανή μετατροπέα PCB 180 μοιρών κύκλου εργασιών

Εξοπλισμός χειρισμού PCB ζώνης ESD 7mm

Μηχάνημα ανανέωσης PCB 3 έγχρωμης οθόνης

Περιγραφή του προϊόντος

Εύκαμπτη Αναστροφή 180 Μοιρών ESD 7mm Belt PCB Inverter Machine με Οθόνη 3 Χρωμάτων

Αυτή η αυτοματοποιημένη μηχανή αναστροφής PCB εκτελεί περιστροφή 180 μοιρών για να επιτρέψει την επεξεργασία PCB διπλής όψης με ακρίβεια και ασφάλεια. Διαθέτοντας οθόνη 3 χρωμάτων και σύστημα ιμάντα ασφαλείας ESD, εξασφαλίζει αποτελεσματική ενσωμάτωση στη γραμμή παραγωγής.

Επισκόπηση Μηχανής

Η Μηχανή Αναστροφής PCB είναι μια αυτοματοποιημένη συσκευή χειρισμού υλικών σχεδιασμένη για να αναστρέφει με ασφάλεια, ομαλά και με ακρίβεια τα PCB κατά 180 μοίρες από την όψη προς τα πάνω στην όψη προς τα κάτω (ή αντίστροφα) για πλήρη επεξεργασία διπλής όψης.

Κύριες Εφαρμογές

Επεξεργασία PCB Διπλής Όψης: Επιτρέπει πλήρεις λειτουργίες SMT και γραμμής συναρμολόγησης και για τις δύο πλευρές των πλακετών κυκλωμάτων
Ενσωμάτωση Διαδικασίας: Συνδέει εξοπλισμό που απαιτεί διαφορετικούς προσανατολισμούς PCB εντός των γραμμών παραγωγής
Έλεγχος Ποιότητας: Διευκολύνει την επιθεώρηση, τη δοκιμή και την επανεπεξεργασία των κάτω επιφανειών PCB
Αυτοματοποιημένη Λειτουργία: Εξαλείφει τους κινδύνους χειροκίνητου χειρισμού, συμπεριλαμβανομένης της ηλεκτροστατικής ζημιάς, των φυσικών κρούσεων και της μόλυνσης

Βασικά Χαρακτηριστικά

Περιστροφή PCB 180 μοιρών για παραγωγή διπλής όψης
Δυνατότητα επιλογής βήματος 4 θέσεων
Έλεγχος οθόνης αφής με PLC MITSUBISHI
Σύστημα οθόνης φωτός κατάστασης 3 χρωμάτων
Μονάδες οδηγού γραμμικής υψηλής ακρίβειας
Εύκαμπτη αναστροφή με ενσωμάτωση βίδας σφαιρών για ομαλή σύνδεση εξοπλισμού
Κατασκευή από ανοξείδωτο χάλυβα για ανθεκτικότητα και μεγάλη διάρκεια ζωής
Συμβατότητα επικοινωνίας SMEMA

Τεχνικές Προδιαγραφές

Προδιαγραφή	Λεπτομέρειες
Λειτουργία Μηχανής	Αναστροφή PCB 180 μοιρών
Τροφοδοσία	AC100-230V, μονοφασική, 50/60Hz
Ιμάντας Μεταφοράς	ESD 7mm belt
Εύρος Διαστάσεων PCB	(50×50) - (500×460)mm
Παροχή Αέρα	4-6 bar, μέγιστο 10L/min
Ύψος Μεταφοράς	900±20mm
Κατεύθυνση Μεταφοράς	Αριστερά-Δεξιά ή Δεξιά-Αριστερά (προαιρετικό)
Πάχος PCB	Ελάχιστο 0,4mm
Βήματα πάνω/κάτω	1-4 (βήμα 10mm)
Χρόνος Κύκλου	Περίπου 20 δευτερόλεπτα
Επικοινωνία	SMEMA
Διαστάσεις Μηχανής	600×900×1200mm
Βάρος	140kg

Βασικά Πλεονεκτήματα

Βελτιωμένη Αυτοματοποίηση: Επιτρέπει πλήρως αυτοματοποιημένες, συνεχείς λειτουργίες παραγωγής 24/7
Διασφάλιση Ποιότητας: Εξαλείφει γρατσουνιές, πτώσεις, κάμψεις και ηλεκτροστατικές ζημιές από χειροκίνητο χειρισμό
Αυξημένη Αποδοτικότητα: Σημαντικά ταχύτερη ταχύτητα αναστροφής σε σύγκριση με τη χειροκίνητη λειτουργία
Βελτιστοποίηση Χώρου: Συμπαγής σχεδιασμός για αποτελεσματική διάταξη γραμμής παραγωγής
Ευελιξία Παραγωγής: Προγραμματιζόμενη λειτουργία για εύκολη προσαρμογή σε διαφορετικές απαιτήσεις προϊόντων
