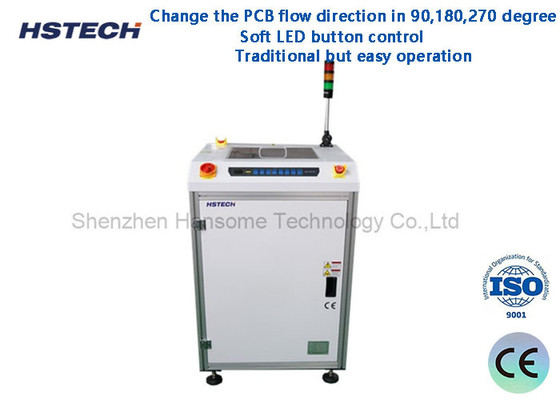

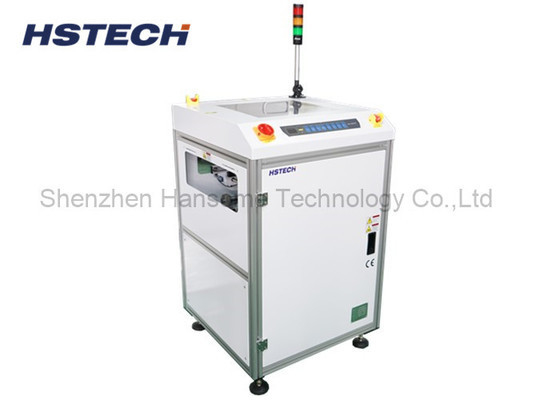

Εικονική οθόνη 90 μοίρες PCB περιστροφική μεταφορέας για ηλεκτρονική συναρμολόγηση

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-ZJ350
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία του προϊόντος:

90 μοίρες PCB περιστροφή μεταφορέα

εγγύηση:

1 έτος

Έλεγχος:

Εικόνα αφής

Υλικό:

κράμα αλουμινίου

κατάσταση:

Νέο

Εφαρμογή:

Ηλεκτρονική συνέλευση

Ηλεκτρική τροφοδοσία:

AC220V

Ηλεκτρική τροφοδοσία:

AC220V

Βάρος:

220/240KG

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

90 μοίρες PCB περιστροφή μεταφορέα

Εικονική οθόνη PCB περιστροφική μεταφορέα

Μεταγωγός περιστροφής PCB για ηλεκτρονική συναρμολόγηση

Περιγραφή του προϊόντος

Οθόνη αφής 90 μοιρών PCB Turn Conveyor για Ηλεκτρονική Συναρμολόγηση

Εισαγωγή:

Ο 90 Degree PCB Turn Conveyor είναι μια αυτοματοποιημένη συσκευή μεταφοράς που χρησιμοποιείται ειδικά για τη γραμμή παραγωγής τυπωμένων κυκλωμάτων (PCB). Χρησιμοποιείται για την αλλαγή της κατεύθυνσης μετάδοσης των πλακέτων PCB, συνήθως επιτυγχάνοντας μια στροφή 90 μοιρών ορθής γωνίας.

Εφαρμογή:

Αυτή η μονάδα χρησιμοποιείται για την ανακατεύθυνση της ροής των PCB στη γραμμή παραγωγής (90 μοίρες, 180 μοίρες ή 270 μοίρες)

Χαρακτηριστικά:

1, Κλειστός σχεδιασμός με ενσωματωμένο περιοριστή ροπής εξασφαλίζει υψηλό επίπεδο ασφάλειας.

2, Το επάνω ασφαλές κάλυμμα μπορεί να ανοίξει για κάθε πρόσβαση στο υλικό κατά τη διάρκεια της συντήρησης.

3, Φιλικό προς τον χρήστη κουμπί ελέγχου.

4, Ομαλή και ακριβής περιστροφή.

5, Ελαχιστοποίηση του κενού μεταφοράς μεταξύ των μεταφορέων.

6, Η ροή κυκλοφορίας PCB μπορεί να προσαρμοστεί.

7, Ομαλή και παράλληλη ρύθμιση πλάτους (βίδα οδήγησης).

8, Συμβατό με SMEMA.

Τεχνικές λεπτομέρειες:

Λειτουργία	Αυτή η μονάδα χρησιμοποιείται για την ανακατεύθυνση της ροής των PCB στη γραμμή παραγωγής (90 μοίρες, 180 μοίρες ή 270 μοίρες)
Ύψος μεταφοράς	910±20mm
Κατεύθυνση μεταφοράς	Αριστερά προς Δεξιά, ή Δεξιά προς Αριστερά
Χρόνος κύκλου	Περίπου 5 δευτερόλεπτα
Σταθερή πλευρά τροχιάς	Μπροστινή πλευρά
Παροχή ρεύματος	AC100-230V,50/60Hz,μονοφασική
Πίεση αέρα	4-6bar
Κατανάλωση αέρα	Μέγιστο 10L/min
Πάχος PCB	Ελάχιστο 0,4mm
Σήμα	SMEMA

Προδιαγραφές:

Μοντέλο	HS-ZJ350	HS-ZJ500
Αποτελεσματικό μήκος PCB	5050~500350mm	5050~500500mm
Διάσταση μηχανήματος	7007501200mm	8408901200mm
Βάρος	150kg	180kg

Σχέδιο μηχανήματος:

Εικονική οθόνη 90 μοίρες PCB περιστροφική μεταφορέας για ηλεκτρονική συναρμολόγηση 0

Εικονική οθόνη 90 μοίρες PCB περιστροφική μεταφορέας για ηλεκτρονική συναρμολόγηση 1

Εικονική οθόνη 90 μοίρες PCB περιστροφική μεταφορέας για ηλεκτρονική συναρμολόγηση 2

Εικονική οθόνη 90 μοίρες PCB περιστροφική μεταφορέας για ηλεκτρονική συναρμολόγηση 3
