| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Ειδικά για την κατασκευή οχημάτων: |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
| Ονομασία προϊόντος: | 5 άξονες αυτόματο ρομπότ συγκόλλησης | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Έλεγχος: | Εικόνα αφής | ΠΛΚ: | Mitsubishi |
| Ετικέτα ρελέ: | Σνάιντερ | οπτικοηλεκτρονικός διακόπτης: | Ομρόν |
| Υλικό: | Σύνθετα αλουμινίου | Υπόθεση: | Νέο |
| Δάχος: | 00,6-4,0 mm | Σήμα: | SMEMA |
| Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
| Σύστημα ελέγχου: | ΠΛΚ | OEM/ODM: | Διαθέσιμο |
| Κατανάλωση ενέργειας: | 200W | Ηλεκτρική τροφοδοσία: | AC220V |
| Πίεση αέρα: | 4-6 bar | ταχύτητα: | 200-300 τεμάχια/λεπτο |
| Τύπος: | Αυτοματοποιημένο | Βάρος: | 220/240KG |

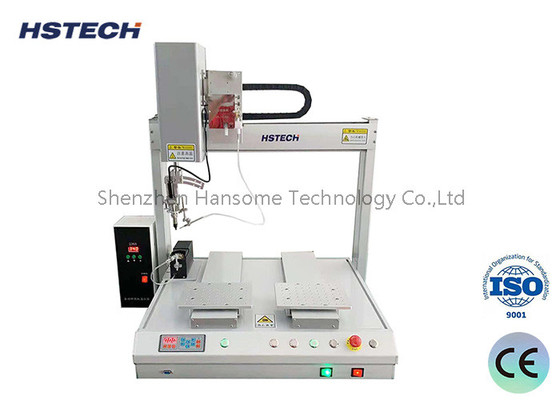

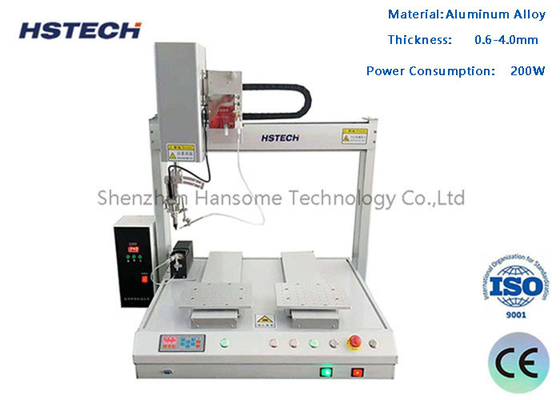

Μηχανή συγκόλλησης υψηλής ακρίβειας για τη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων 5 άξονας αυτόματο ρομπότ συγκόλλησης
Εισαγωγή της μηχανής
Αυτή η αυτόματη μηχανή συγκόλλησης την ονομάζουμε μηχανή συγκόλλησης 5 άξων, βασίζεται σε ένα ρομπότ συγκόλλησης 4 άξων και συν περιστροφή 360 μοιρών στον άξονα R, έτσι έχει μεγαλύτερο εύρος συγκόλλησης.Χρησιμοποιείται κυρίως στην βιομηχανία παραγωγής ηλεκτρονικών προϊόντων για την επίτευξη τυφλής συγκόλλησης, η οποία στην συγκόλληση ανάπλουσης και την συγκόλληση κυμάτων δεν μπορεί να γίνει.Είναι ιδιαίτερα κατάλληλο για μικτά κυκλώματα, θερμικά ευαίσθητα εξαρτήματα και ευαίσθητες συσκευές στη διαδικασία SMT back-end, που χρησιμοποιείται επίσης ευρέως στο καλώδιο συγκόλλησης PCB, το πλέγμα φορτιστή, τη συγκόλληση,πρίζα συνδέσμου,Τερματικό συνεχούς ρεύματος, έλξης LED με λωρίδες φωτός και άλλους τομείς.
- Δεν ξέρω.Τεχνικές λεπτομέρειες
| Σχήμα | Ειδικά για την κατασκευή οχημάτων: |
| Δραστηριώδης εύρος X/Y1/Y2/Z | 500*300*300*100mm |
| Άξονας R | 360° |
| XYZ ταχύτητα | Μέγιστο 300 mm/s |
| Σύστημα οδήγησης | Στάδιο κινητήρα + ζώνη χρονομέτρου |
| Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
| Μέθοδος λειτουργίας | Αυτοκίνητο |
| Προγραμματισμός | Εγχειρητικός προγραμματισμός ((Διδάσκαλος Pendant) |
| Σύστημα ελέγχου | Σύστημα συνεχούς ελέγχου |
| Έλεγχος | Πίνακας ελέγχου |
| Αποθήκευση προγράμματος | Μπορεί να αποθηκεύσει χίλια σύνολα δεδομένων επεξεργασίας και ένα μόνο αρχείο επεξεργασίας μπορεί να καταλαμβάνει έως και 3M χώρο αποθήκευσης (πέντε χιλιάδες σημεία επεξεργασίας) |
| Χώρος αποθήκευσης αρχείων | Κουτί 256M, κάρτα εκτός σύνδεσης 32M, ενιαίο αρχείο επεξεργασίας έως 3M χώρου αποθήκευσης (100.000 σημεία επεξεργασίας) |
| Βάρος | 90 κιλά |
| Μέγεθος (L*W*H) | 716*585*800mm |
| Ηλεκτρική τροφοδοσία | 220V 50-60Hz |
| Περιοχή ελέγχου θερμοκρασίας | 0-550°C |
| Καθαρισμός σιδερένιας άκρης | Καθαρισμός αέρα/Πνευματική |
| Εξωτερική διεπαφή | USB + RS232 |
| Μέθοδος συγκόλλησης | Σημεία συγκόλλησης/Συγκέντρωση |
| Εργασιακή θερμοκρασία/υγρασία | 5-40C°/20-90% RH |
Χαρακτηριστικά
1, 5 άξονες συγκόλλησης.
2, Stepper έλεγχο κινητήρα.
3, θέρμανση και σπασμένο κασσίτερο έλεγχο.
4, Υψηλής ποιότητας γραμμική καθοδήγηση, εξασφαλίζουν την κίνηση ομαλή και επίπεδη.
5, Ευέλικτη συγκόλληση, διαθέσιμη για συγκόλληση σε σημείο, συγκόλληση με αντίσταση και άλλες λειτουργίες.
6Το χέρι του μηχανήματος είναι ένα ιδιωτικό μοντέλο κράματος αλουμινίου, σταθερή δομή, χωρίς κάμψη, αντιβρογχίδα.
7Διδάξτε προγραμματισμό, μπορείτε να αποθηκεύσετε 99 προγράμματα ομάδων.
8, σύστημα φίλτρου καθαρισμού καπνού, παρατείνει τη διάρκεια ζωής του σιδήρου συγκόλλησης, βελτιώνει την ποιότητα συγκόλλησης.
Λεπτομέρειες μηχανής
Εφαρμογή
Η αυτόματη μηχανή συγκόλλησης χρησιμοποιείται κυρίως στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων.Χρησιμοποιείται κυρίως για διαδικασίες επεξεργασίας και επεξεργασία συγκόλλησης που είναι δύσκολο να επιτευχθούν σε συγκόλληση ανάκαμψης και συγκόλληση κυμάτωνΕίναι ιδιαίτερα κατάλληλο για μικτές πλακέτες κυκλωμάτων, θερμότητα ευαίσθητα στοιχεία, και ευαίσθητες συσκευές στην SMT back-end διαδικασία.συγκόλληση πλέκων φόρτισηςΤα ρομπότ αυτόματης συγκόλλησης αντικαθιστούν τη χειροκίνητη συγκόλληση για τη βελτίωση της αποτελεσματικότητας της εργασίας και τη βελτίωση της ποιότητας της συγκόλλησης.
Κατάλληλο για την αυτοκινητοβιομηχανική ηλεκτρονική, ψηφιακά, ηλεκτρονικά προϊόντα, LCD, πλακέτα κυκλωμάτων και άλλες βιομηχανίες παραγωγής, συνδέσεις, RJ / δίκτυο μετασχηματιστές, καλώδιο, συγκόλληση FPCB, συγκόλληση COF,Μητρικές πλακέτες υπολογιστών, καλώδια, ηχεία και κινητήρες
Σχετικά με τη συσκευασία
