Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | Ειδικότερα: |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
Ονομασία προϊόντος: | 4 άξονες ρομποτική μηχανή συγκόλλησης | Εγγύηση: | 1 έτος |
---|---|---|---|
Έλεγχος: | Εικόνα αφής | ΠΛΚ: | Mitsubishi |
Ετικέτα ρελέ: | Σνάιντερ | οπτικοηλεκτρονικός διακόπτης: | Ομρόν |
Υλικό: | Σύνθετα αλουμινίου | Υπόθεση: | Νέο |
Δάχος: | 00,6-4,0 mm | Σήμα: | SMEMA |
Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
Σύστημα ελέγχου: | ΠΛΚ | OEM/ODM: | Διαθέσιμο |
Κατανάλωση ενέργειας: | 200W | Ηλεκτρική τροφοδοσία: | AC220V |
Πίεση αέρα: | 4-6 bar | ταχύτητα: | 200-300 τεμάχια/λεπτο |
Τύπος: | Αυτοματοποιημένο | Βάρος: | 220/240KG |
Μεγάλη ακρίβεια 360° Συνεχή Σύστημα Ελέγχου Σωλήτρια 4 Άξων Ρομποτική Σωλήτρια

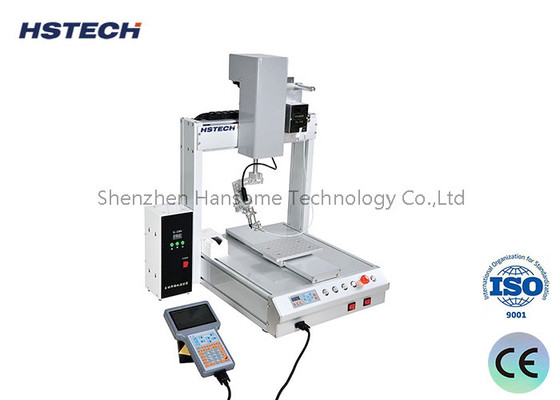

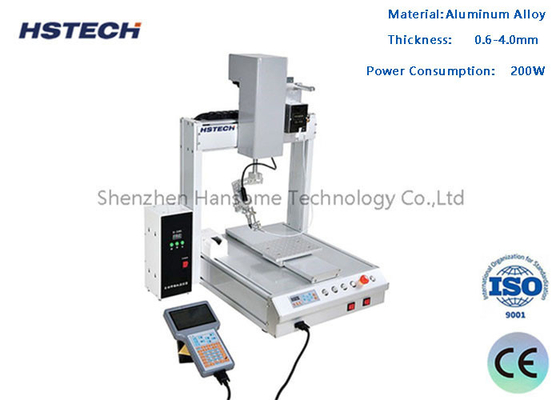

Εισαγωγή της μηχανής
Η αυτόματη μηχανή συγκόλλησης λειτουργεί με 4 άξονες, με μία μόνο κεφαλή συγκόλλησης με περιστροφή,Χρησιμοποιείται κυρίως στην βιομηχανία παραγωγής ηλεκτρονικών προϊόντων για την επίτευξη τυφλής συγκόλλησης, η οποία στην συγκόλληση ανάκαμψης και την συγκόλληση κυμάτων δεν μπορεί να γίνει.Είναι ιδιαίτερα κατάλληλο για μικτά κυκλώματα, θερμικά ευαίσθητα εξαρτήματα και ευαίσθητες συσκευές στη διαδικασία SMT back-end, που χρησιμοποιείται επίσης ευρέως στο καλώδιο συγκόλλησης PCB, το πλέγμα φορτιστή, τη συγκόλληση,πρίζα συνδέσμου,Τερματικό συνεχούς ρεύματος, έλξης LED με λωρίδες φωτός και άλλους τομείς.
- Δεν ξέρω.Τεχνικές λεπτομέρειες
Σχήμα | Ειδικότερα: |
Δραστηριώδης εύρος X/Y/Z | 300*300*100 χιλιοστά |
Άξονας R | 360° |
XYZ ταχύτητα | Μέγιστο 300 mm/s |
Σύστημα οδήγησης | Στάδιο κινητήρα + ζώνη χρονομέτρου |
Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
Μέθοδος λειτουργίας | Αυτοκίνητο |
Προγραμματισμός | Εγχειρητικός προγραμματισμός ((Διδάσκαλος Pendant) |
Σύστημα ελέγχου | Σύστημα συνεχούς ελέγχου |
Έλεγχος | Πίνακας ελέγχου |
Αποθήκευση προγράμματος | Μπορεί να αποθηκεύσει χίλια σύνολα δεδομένων επεξεργασίας και ένα μόνο αρχείο επεξεργασίας μπορεί να καταλαμβάνει έως και 3M χώρο αποθήκευσης (πέντε χιλιάδες σημεία επεξεργασίας) |
Χώρος αποθήκευσης αρχείων | Κουτί 256M, κάρτα εκτός σύνδεσης 32M, ενιαίο αρχείο επεξεργασίας έως 3M χώρου αποθήκευσης (100.000 σημεία επεξεργασίας) |
Βάρος | 85 κιλά |
Μέγεθος (L*W*H) | 516*585*800mm |
Ηλεκτρική τροφοδοσία | 220V 50-60Hz, 350W |
Περιοχή ελέγχου θερμοκρασίας | 0-550°C |
Καθαρισμός σιδερένιας άκρης | Καθαρισμός αέρα/Πνευματική |
Εξωτερική διεπαφή | USB + RS232 |
Μέθοδος συγκόλλησης | Σημεία συγκόλλησης/Συγκέντρωση |
Θερμοκρασία λειτουργίας/ | 5-40°C |
Η υγρασία | /20-90% RH |
Χαρακτηριστικά
1- Ευέλικτη μέθοδος συγκόλλησης με συγκόλληση σε σημείο, συγκόλληση με αντίσταση και άλλες λειτουργίες.
2Ο μηχανικός βραχίονας του εξοπλισμού είναι από αλουμίνιο, χωρίς παραμόρφωση, χωρίς σκουριά, σταθερή λειτουργία.
3Η συσκευή γραφής του προγράμματος εργασίας μπορεί να εκτελέσει αντιγραφή από σημείο σε σημείο και από σημείο σε μπλοκ και να μειώσει τον χρόνο προγραμματισμού.
4Η συσκευή διαθέτει λειτουργία αυτόματου καθαρισμού.
5Πολυάξονες ρομπότ σύνδεσης, όλα οδηγούνται από ακριβείς κινητήρες.

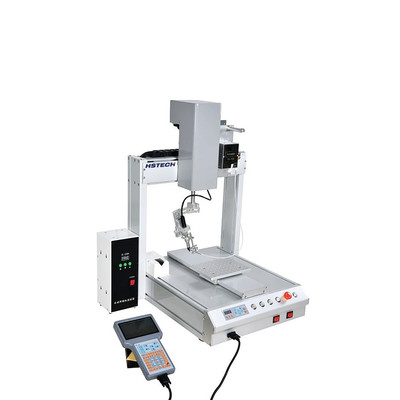

Λεπτομέρειες μηχανής
Εφαρμογή
Η αυτόματη μηχανή συγκόλλησης χρησιμοποιείται κυρίως στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων.Χρησιμοποιείται κυρίως για διαδικασίες επεξεργασίας και επεξεργασία συγκόλλησης που είναι δύσκολο να επιτευχθούν σε συγκόλληση ανάκαμψης και συγκόλληση κυμάτωνΕίναι ιδιαίτερα κατάλληλο για μικτές πλακέτες κυκλωμάτων, θερμότητα ευαίσθητα στοιχεία, και ευαίσθητες συσκευές στην SMT back-end διαδικασία.συγκόλληση πλέκων φόρτισηςΤα ρομπότ αυτόματης συγκόλλησης αντικαθιστούν τη χειροκίνητη συγκόλληση για τη βελτίωση της αποτελεσματικότητας της εργασίας και τη βελτίωση της ποιότητας της συγκόλλησης.
