Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | Ειδικότερα: |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 5~7 εργάσιμες ημέρες |
Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 200 PC το μήνα |
Ονομασία προϊόντος: | Αυτοματοποιημένη συγκολλώντας μηχανή | Άλλο όνομα: | συγκολλώντας μηχανή PCB |
---|---|---|---|
Λειτουργώντας σταθμός: | Μοναδικός σταθμός, προαιρετικός | Συγκολλώντας κεφάλι: | Μονό κεφάλι |
Στροφή: | 360 μοίρες. | Υπόθεση: | Νέα μηχανή παραγωγής |
Τύπος: | πρότυπο υπολογιστών γραφείου | Εγγύηση: | 1 έτος |

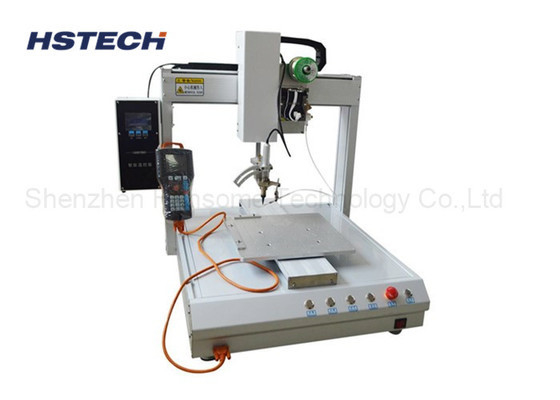

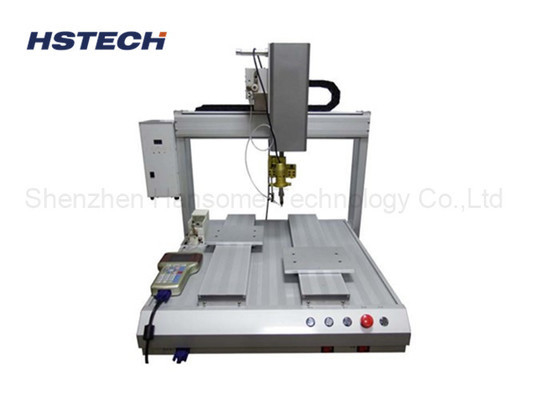

Ρομπότ συγκόλλησης SMT γραφείου για συναρμολόγηση PCB με άξονα περιστροφής
Εισαγωγή
Αυτό το ρομπότ αυτόματης συγκόλλησης SMT είναι ένα μηχάνημα συγκόλλησης PCB, χειροκίνητη ρύθμιση του προγράμματος για κάθε σημείο συγκόλλησης, αυτόματη τροφοδότηση του καλωδίου συγκόλλησης,με ρυθμιστή θερμοκρασίας μέχρι τη συγκεκριμένη θερμοκρασία, το κασσίτερο συγκόλλησης θα λιώσει το σύρμα συγκόλλησης για να ολοκληρώσει τη διαδικασία συγκόλλησης.
Ο χειριστής κάνει μόνο τα εξατομικευμένα εξαρτήματα για να διορθώσει το προϊόν, αφού ορίσετε το πρόγραμμα, τότε το μηχάνημα θα λειτουργήσει αυτόματα.ζύμωση κυκλικώνΑκανόνιστη καμπύλη συνεχούς συγκόλλησης.

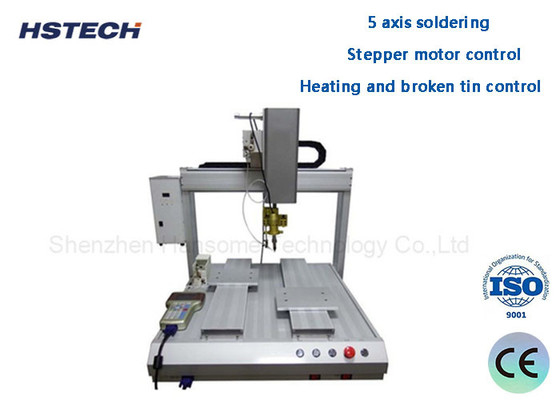

Χαρακτηριστικά
1, 5 άξονες συγκόλλησης.
2, Stepper έλεγχο κινητήρα.
3, θέρμανση και σπασμένο κασσίτερο έλεγχο.
4, Υψηλής ποιότητας γραμμική καθοδήγηση, εξασφαλίζουν την κίνηση ομαλή και επίπεδη.
5, Ευέλικτη συγκόλληση, διαθέσιμη για συγκόλληση σε σημείο, συγκόλληση με αντίσταση και άλλες λειτουργίες.
6Το χέρι του μηχανήματος είναι ένα ιδιωτικό μοντέλο κράματος αλουμινίου, σταθερή δομή, χωρίς κάμψη, αντιβρογχίδα.
7Διδάξτε προγραμματισμό, μπορείτε να αποθηκεύσετε 99 προγράμματα ομάδων.
8, σύστημα φίλτρου καθαρισμού καπνού, παρατείνει τη διάρκεια ζωής του σιδήρου συγκόλλησης, βελτιώνει την ποιότητα συγκόλλησης.
9, Η μηχανή με λειτουργία αυτόματου καθαρισμού, η οποία μπορεί να καταστήσει την επεξεργασία της συγκόλλησης πιο σταθερή και να παρατείνει τη διάρκεια ζωής του σιδήρου συγκόλλησης.
Προδιαγραφές
Σχήμα | Ειδικά για την κατασκευή οχημάτων: |
Τετάρτη | AC110V/220V,50/60Hz |
Δραστηριακό εύρος X/Y1/Y2/Z | 500*300*300*100mm |
Άξονας R | 360 μοίρες |
Χ/Υ1/Υ2/Ζ ταχύτητα κίνησης | μέγιστο 300 mm/s |
Συστήματα κίνησης | Σταπτήρα, ζώνη χρονισμού. |
Γραμμικός οδηγός | Ταϊβανέζικη μάρκα υψηλής ακρίβειας οδηγός |
Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
Προγραμματισμός | Εγχειρητικό προγραμματισμό με μαντήλι διδασκαλίας |
Σύστημα ελέγχου | Πίνακας ελέγχου |
Αποθήκευση προγράμματος |
Μπορεί να αποθηκεύσει χίλια σύνολα δεδομένων επεξεργασίας και ένα μόνο
Το αρχείο επεξεργασίας μπορεί να καταλαμβάνει μέχρι 3M χώρο αποθήκευσης
(πέντε χιλιάδες σημεία επεξεργασίας)
|
Χώρος αποθήκευσης αρχείων |
Κερατοκινητό κουτί 256M, κάρτα εκτός σύνδεσης 32M, ένα μόνο αρχείο επεξεργασίας έως
Χώρος αποθήκευσης 3M (100.000 σημεία επεξεργασίας)
|
Υποστήριξη εγγράφων | CAD |
Καθαρισμός σιδηροειδών | Καθαρισμός αέρα/πνευματικό |
Εξωτερική διεπαφή | USB+RS232 |
Μέθοδος συγκόλλησης | Σημαντική συγκόλληση |
Βάρος | 60 κιλά |
Μέγεθος μηχανής |
680*585*800mm |
Εφαρμογή
Η αυτόματη μηχανή συγκόλλησης χρησιμοποιείται κυρίως στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων.Χρησιμοποιείται κυρίως για διαδικασίες επεξεργασίας και επεξεργασία συγκόλλησης που είναι δύσκολο να επιτευχθούν σε συγκόλληση ανάκαμψης και συγκόλληση κυμάτωνΕίναι ιδιαίτερα κατάλληλο για μικτές πλακέτες κυκλωμάτων, θερμικά ευαίσθητα εξαρτήματα και ευαίσθητες συσκευές στη διαδικασία SMT back-end.
Η συγκόλληση, που χρησιμοποιείται ευρέως στη γραμμή συγκόλλησης πλακέτων PCB, τη συγκόλληση πλέκων φόρτισης, τη συγκόλληση συνδέσμων, το κασσίτερο άκρου συνεχούς ρεύματος, τη σύνδεση λωρίδας φωτός LED και άλλους τομείς.Τα αυτοματοποιημένα ρομπότ συγκόλλησης αντικαθιστούν την χειροκίνητη συγκόλληση για τη βελτίωση της αποτελεσματικότητας της εργασίας και της ποιότητας της συγκόλλησης. Κατάλληλο για αυτοκινητοβιομηχανικά ηλεκτρονικά, ψηφιακά, ηλεκτρονικά προϊόντα, LCD, πλαίσια κυκλωμάτων και άλλες βιομηχανίες παραγωγής, συνδέσεις, μετασχηματιστές RJ / δίκτυο, καλώδια, συγκόλληση FPCB, συγκόλληση COF,Μητρικές πλακέτες υπολογιστών, καλώδια, ηχεία και κινητήρες
