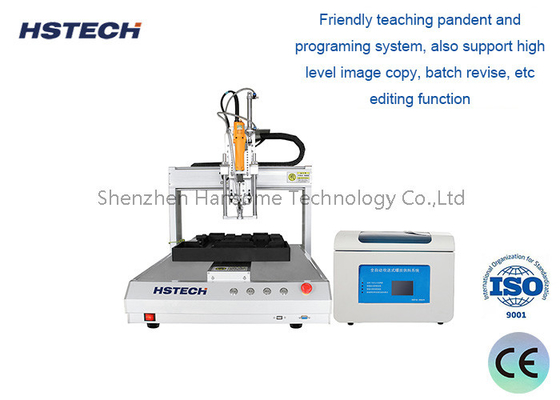

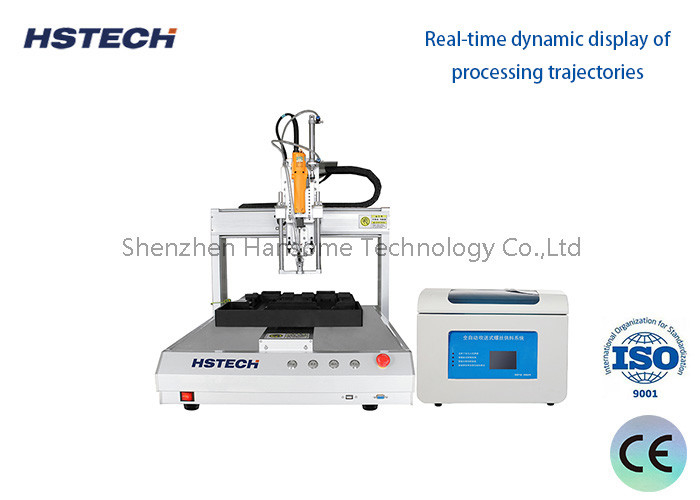

4 Άξονες Αλυσίδα Κινήματος Κλειστού Κύκλου Αυτοματοποιημένη μηχανή στερέωσης βιδών

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	Υ.Ε.-SL5331
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 κομμάτια το μήνα.

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

4Axis μηχανή στερέωσης βιδών

Τροφή:

Τροφή με αναρρόφηση

Τροφοδότης βίδας:

Μονή, ή Προσαρμοσμένα Δύο

Συμφωνείς βίδες:

M1-M6, ή προσαρμοσμένο

Πεδίο μετακίνησης:

500*300*300*100mm

Υλικό:

Αλουμίνιο

Λιμάνι:

Σενζέν

Εγγύηση:

Ένα χρόνο

Συσκευασία λεπτομέρειες:

Ξύλινη συσκευασία με αφρό μέσα

Δυνατότητα προσφοράς:

100 κομμάτια το μήνα.

Περιγραφή του προϊόντος

4 Άξονες Αλυσίδα Κινήματος Κλειστού Κύκλου Αυτοματοποιημένη μηχανή στερέωσης βιδών

Εισαγωγή

Αυτή η μηχανή βίδα είναι μια ευρέως χρησιμοποιούμενη μηχανή βίδα στερέωσης, συμβατό για πολλές βιομηχανίες, έξυπνο τηλέφωνο, PC, ηλεκτρική συσκευή, βιομηχανία επίπλων, κλπ. Είναι ένα 4 άξονα βίδα κλειδαριά μηχανή,με διπλό σταθμό εργασίας, με μόνο μία βίδα και μία τροφοδοσία, το σύνολο της μηχανής περιλαμβάνει σύστημα τροφοδοσίας και σύστημα κλεισίματος βίδες, το μέρος τροφοδοσίας που είναι υπεύθυνο για τη μηχανή διαμόρφωσης βίδων,είναι ένας σχετικά απλός τύπος βίδες που είναι τοποθετημένη σε μια σειρά με σκοπό τη βελτίωση της αποτελεσματικότητας της εργασίας.

Χαρακτηριστικά

1, ευρέως χρησιμοποιείται, μικρός όγκος, μπορεί να συνδέσει την αυτόματη γραμμή παραγωγής, βολικό για την αντικατάσταση του προϊόντος.
2, με έξυπνη λειτουργία επιθεώρησης, την επιθεώρηση χάνετε κλειδωμένη, ασταθής κλειδωμένη, χαλαρή βίδα και ούτω καθεξής.
3, διπλή πλατφόρμα Y, έτσι ώστε ο χειριστής μπορεί να φορτώσει εναλλακτικά

4Δραστηριότητα 4 άξονων, εύρος κίνησης 500*300*300*100mm.
5, υψηλού επιπέδου αυτοματισμού, εύκολη λειτουργία την οποία το προσωπικό μπορεί να κατανοήσει και να διορθώσει γρήγορα.
6, οθόνη αφής ή διδάσκουν μενταγιόν προγραμματιζόμενο να επιτύχει περισσότερες λειτουργίες, μετά την ρύθμιση του προγραμματισμού, το μηχάνημα μπορεί να τεθεί σε παραγωγή, επίσης εύκολο για τη διαχείριση.

7, Εύκολη λειτουργία, ο χειριστής μπορεί να χειρίζεται πολλά μηχανήματα ταυτόχρονα.

8, με τη λειτουργία ανίχνευσης διαρροής, αν μια βίδα δεν γεμίσει στη θέση του μπορεί να γεμίσει συνεχώς ή να ξεκινήσει την επεξεργασία συναγερμού.

Προδιαγραφές

Σχήμα	Υ.Ε.-SL5331
Ονομασία παραγωγής	Μηχανή κλειδώματος με βίδες 4 άξονων
Κλιματική περιοχή ((X/Y1/Y2/Z)	500300300*100mm
Ταχύτητα κίνησης στον άξονα X/Y1/Y2	Μηχανή κλειστού κυκλώματος: 1-800 mm/s
Ταχύτητα κίνησης στον άξονα Z	Μηχανή κλειστού βρόχου: 1-300mm/s
Μέγιστο φορτίο στον άξονα X/Y1/Y2	Μηχανή κλειστού κυκλώματος: 5KG
Ζ άξονας μέγιστο φορτίο	Μηχανή κλειστού κυκλώματος: 3KG
Ηλεκτρική τροφοδοσία	AC110V/220V, 50/60Hz
Επαναλαμβανόμενη ακρίβεια	±0,02 mm
Υποστήριξη εγγράφων	CAD CorelDraw
Διορθωμένες βίδες	M1-M6
Μέγεθος μηχανής	746585800mm
Βάρος της μηχανής	65 κιλά

Βασικά εξαρτήματα μάρκα

1, Κινητήρας: Shinano 2, Οδηγός: Hiwin 3, Φωτοηλεκτρικός διακόπτης: Omron 4, Στήριξη: Meanwell

4 Άξονες Αλυσίδα Κινήματος Κλειστού Κύκλου Αυτοματοποιημένη μηχανή στερέωσης βιδών 0

Εξοπλισμός παραγωγής SMT

1Οικουμενική μηχανή SMT: Χρησιμοποιώντας το πρόγραμμα που επεξεργάζεται η συσκευή για την τοποθέτηση εξαρτημάτων σε καθορισμένες θέσεις,μπορεί να τοποθετεί SOP 28 ή περισσότερες καρφίτσες (συμπεριλαμβανομένων των εξαρτημάτων που μπορούν να τοποθετηθούν από μηχανές υψηλής ταχύτητας)Τα χαρακτηριστικά του είναι υψηλή ακρίβεια και ποικιλία, αλλά η ταχύτητα εγκατάστασης του είναι κατώτερη από τις μηχανές υψηλής ταχύτητας.
2. Επιστροφή της συγκόλλησης: Χρησιμοποιήστε SMT πάστα συγκόλλησης ή κόκκινη κόλλα για να ορίσετε μια κατάλληλη καμπύλη θερμοκρασίας για να ολοκληρώσετε τη δράση συγκόλλησης μεταξύ της πάστες συγκόλλησης και του μέρους.
3Αφόρτιση: Η πλακέτα φορτώνεται στο φορτηγό μέσω μιας γραμμής μεταφοράς.
4Οπτικό όργανο επιθεώρησης: Η αυτόματη οπτική επιθεώρηση είναι μια συσκευή που βασίζεται σε οπτικές αρχές για την ανίχνευση κοινών ελαττωμάτων που συναντώνται κατά την παραγωγή συγκόλλησης.Η AOI είναι μια νέα τεχνολογία δοκιμών που εμφανίστηκε μόνο τα τελευταία χρόνια.Σήμερα, πολλοί κατασκευαστές έχουν λανσάρει εξοπλισμό δοκιμής AOI. Όταν εκτελεί αυτόματη ανίχνευση, το μηχάνημα σαρώνει αυτόματα το PCB μέσω μιας κάμερας,Συλλέγει εικόνες, συγκρίνει τις δοκιμασμένες συνδέσεις συγκόλλησης με τις κατάλληλες παραμέτρους στη βάση δεδομένων, επεξεργάζεται τις εικόνες, ελέγχει τα ελαττώματα στο PCB,και εμφανίζει/σημαίνει τα ελαττώματα μέσω μιας οθόνης ή ενός αυτόματου σήμανσης για το προσωπικό συντήρησης για επισκευή.
