60000RPM Ατσάλινο Σώμα PCB Depaneling Router Machine με 50x50 ~ 410x460mm Μεγέθος εργασίας

60000RPM Ατσάλινο Σώμα PCB Depaneling Router Machine με 50x50 ~ 410x460mm Μεγέθος εργασίας

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	AR-7mini
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T,Western Union,D/P
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Παράνομος δρομολογητής PCBA

άλλο όνομα:

Μηχανή διαχωρισμού PCBA

Αναπόσπαστο εξάρτημα:

Απαιτημένος

Τροφοδοτικό:

AC380V, 50/60HZ

Επιτραπέζιο μέγεθος εργασίας:

50x50~260x310mm (ανώτατος)

Μέθοδος φόρτωσης PCBA:

Εγχειρίδιο

Συλλέκτης σκόνης:

τυπική διαμόρφωση

Σώμα μηχανής:

Ανοξείδωτο ατσάλι

Συσκευασία λεπτομέρειες:

Δαχτυλίδι

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Επισημαίνω:

60000RPM μηχανή δρομολογητών PCB Depaneling

Μηχάνημα διαχωρισμού PCB σώματος από ανοξείδωτο χάλυβα

Μηχανή κοπής PCB 50x50~410x460mm

Περιγραφή του προϊόντος

Μηχανή Διαχωρισμού Πλακετών PC AR-7 60000RPM με Προγραμματισμό PC

Μηχανή Διαχωρισμού Πλακετών PC με Πλατφόρμα 60000RPM, σχεδιασμένη για ακριβή διαχωρισμό πλακετών με προηγμένες δυνατότητες οπτικής εκμάθησης και προγραμματισμού.

Τεχνικές Προδιαγραφές

Μοντέλο	AR-7	AR-7 mini
Τροφοδοτικό	AC380V, 50/60Hz, 3KW
Μέγεθος εργασίας	50x50~410x460mm(μέγιστο)	50x50~260x310mm(μέγιστο)
Λειτουργία φόρτωσης	Χειροκίνητη
Άξονας κοπής/ταχύτητα	5000~60.000 σ.α.λ.
Πάχος πλακέτας	0.4-4mm
Ταχύτητα διαχωρισμού	1-100mm/s
Ακρίβεια κοπής	±0.05mm
Τύπος στερέωσης	Στηρίγματα
Προγραμματισμός	Οπτική εκμάθηση, ενσωματωμένος προγραμματισμός
Κιτ φρεζαρίσματος	φ0.8~φ3.0 περιστροφή δεξιά, στέλεχος από χάλυβα βολφραμίου
Μέθοδος συλλογής σκόνης	Συλλογή σκόνης από κάτω
Συλλέκτης σκόνης	3 φάσεις, 380V, 1.2KW
Θόρυβος	<75dB
Σύστημα ελέγχου	Βιομηχανικός Η/Υ
Μάρκα άξονα	Γερμανική μάρκα, Sycotec 4025
Σερβοκινητήρας	Σειρά A5
Έλεγχος κίνησης	Πλακέτα ελέγχου κίνησης 4 αξόνων
Βίδα κίνησης	Βίδα λείανσης C5
Γραμμικός οδηγός	Αθόρυβος οδηγός βαθμίδας P
Κάμερα	Γερμανική μάρκα Imaging 40W βιομηχανική κάμερα
Μέγεθος μηχανής	700800930 mm	500650930mm
Οθόνη	17 ίντσες

Βασικά Χαρακτηριστικά

Δυνατότητα αυτόματου διαχωρισμού εκτός γραμμής
Συμπαγής σχεδιασμός δρομολογητή PCBA ιδανικός για μικρές πλακέτες και χώρους με περιορισμένο χώρο
Προσαρμοσμένα στηρίγματα για ασφαλή συγκράτηση πλακετών

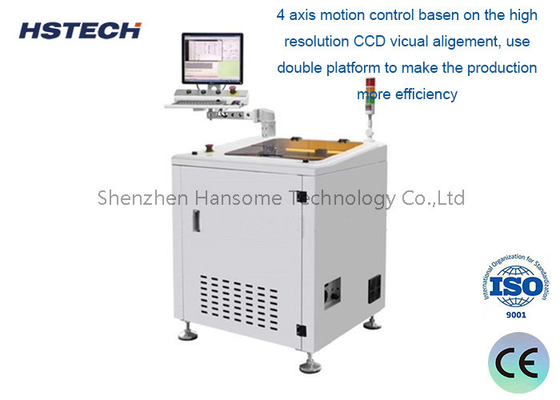

Ενσωματωμένο σύστημα PC και οπτικό σύστημα CCD για ακριβή ευθυγράμμιση
Προγραμματισμός με αντιστάθμιση και ενσωματωμένη συλλογή σκόνης
Δέχεται μεγέθη PCBA έως 410-510mm μέγιστο

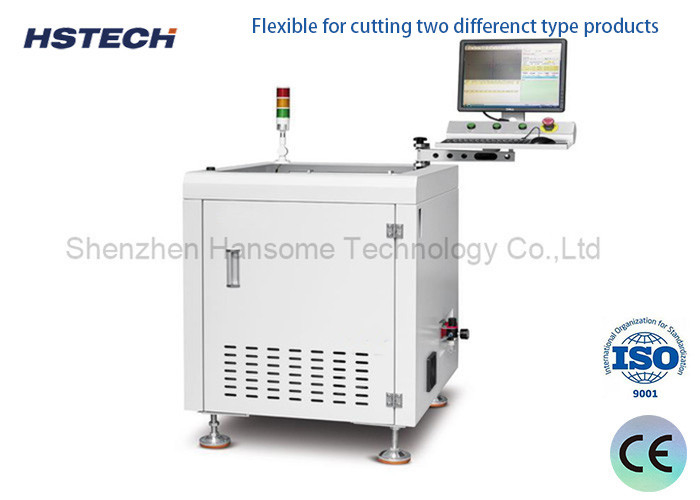

Ευέλικτη λειτουργία για κοπή δύο διαφορετικών τύπων προϊόντων
Σχεδιασμός ανοιχτής πλατφόρμας για χειροκίνητη τροφοδοσία/εκφόρτωση με προαιρετική ενσωμάτωση ρομποτικού βραχίονα

Εξοπλισμός Γραμμής Παραγωγής SMT

Καθολική Μηχανή SMT: Χρησιμοποιεί προγραμματισμένες οδηγίες για την τοποθέτηση εξαρτημάτων σε καθορισμένες θέσεις πλακετών. Δυνατότητα χειρισμού εξαρτημάτων SOP 28 ακίδων ή μεγαλύτερων, συμπεριλαμβανομένων αυτών που τοποθετούνται από μηχανές υψηλής ταχύτητας. Υποστηρίζει εξαρτήματα σε συσκευασία ρολού, δίσκου και σωλήνα. Προσφέρει υψηλή ακρίβεια και ευελιξία με ελαφρώς πιο αργή ταχύτητα εγκατάστασης σε σύγκριση με τις μηχανές υψηλής ταχύτητας.

Συγκόλληση Επαναρροής: Χρησιμοποιεί πάστα συγκόλλησης SMT ή κόκκινη κόλλα με βελτιστοποιημένες καμπύλες θερμοκρασίας για την ολοκλήρωση της συγκόλλησης μεταξύ της πάστας και των εξαρτημάτων.

Εκφορτωτής: Μεταφέρει τις ολοκληρωμένες πλακέτες σε γεμιστήρες μέσω συστήματος μεταφορικής ταινίας.

Οπτικό Όργανο Επιθεώρησης: Το σύστημα αυτοματοποιημένης οπτικής επιθεώρησης (AOI) ανιχνεύει κοινά ελαττώματα συγκόλλησης μέσω σάρωσης κάμερας και σύγκρισης εικόνων με βάση δεδομένων πιστοποιημένων παραμέτρων. Εμφανίζει και επισημαίνει τα ελαττώματα για επισκευή από προσωπικό συντήρησης.

Εικόνες Προϊόντων
