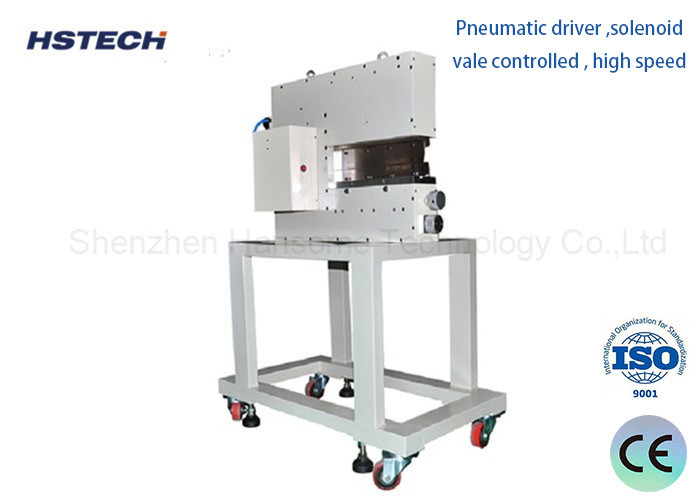

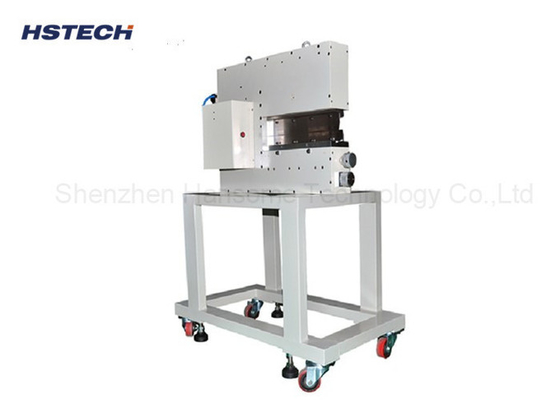

Πνευματικός διαχωριστής PCB με λεπίδα γκιλοτίνης, ύψος 40 mm MAX, πίεση κοπής < 500

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-310L
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram, D/P
Ικανότητα εφοδιασμού:	200 σετ το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Πνευματικό PCB depanelizer

Άλλο όνομα:

Διαχωριστής PCB β-περικοπών

Τετάρτη:

AC100-240V

Μήκος PCB:

0~ 360 mm

Μοντέλο:

0.1~2.0mm

Υψόμετρο του άνω μέρους:

40 mm (μέγιστο)

Υψόμετρο κάτω μέρος:

20 mm (μέγιστο)

Χρήση:

Πίνακας PCB, πίνακας αργιλίου, PCB β-περικοπών περικοπών, πίνακας των οδηγήσεων

Συσκευασία λεπτομέρειες:

ξύλινη συσκευασία

Δυνατότητα προσφοράς:

200 σετ το μήνα

Περιγραφή του προϊόντος

40mm ύψος MAX Πνευματικός οδηγός Γκιλοτίνη λεπίδα PCB πίνακες μηχανή depaneling

Εισαγωγή

1Πνευματικά κινούμενη και ηλεκτρική, έχει αισθητήρα στο μηχάνημα, κοπτική σανίδα μία φορά με τις χαμηλότερες τάσεις κοπής.Το HS-310 ισχύει για ξεχωριστές ακριβείς SMD PCBA ή λεπτές πλάκες.

2Οι μηχανές διαχωρισμού τύπου ίσου μαχαιριού σχεδιάστηκαν για να διαχωρίζουν προσεκτικά τις προετοιμασμένες σανίδες, χωρίς κάμψη ή ένταση.Ακόμη και ευαίσθητα συστατικά SMD, όπως κεραμικοί πυκνωτές, δεν θα υποστούν βλάβη από τη χωριστή διαδικασία, βελτίωση της ποιότητας των προϊόντων.

3Εξαιτίας της ειδικής σχεδίασης της λεπίδας, οι σανίδες με υψηλά στοιχεία που τοποθετούνται κοντά στις άκρες μπορούν να διαχωριστούν με ασφάλεια.Χρησιμοποιούνται μαχαίρια σε σχήμα σφήνας για να κόβουν τα πάνελ εντός της αυλήςΑυτό επιτρέπει να διαχωρίζονται με ασφάλεια και χωρίς κόψιμο τα πλαίσια πάχους μικρότερου του 1 mm.

Χαρακτηριστικά

1. Αντίσταση δύναμης κοπής κάτω από 500, Καμία δόνηση και θόρυβος κατά τη διάρκεια της διαδικασίας κοπής για την πρόληψη της βλάβης των ακριβών εξαρτημάτων.

2- Πνευματικός οδηγός, μελετώνται από σόλενοειδή, υψηλή ταχύτητα.

3Το ύψος της άνω και της κάτω λεπίδας είναι ρυθμιζόμενο. Το κενό για την εισαγωγή της πλακέτας PCB μπορεί εύκολα να ρυθμιστεί ρυθμίζοντας το κουμπί στην επάνω πλευρά του μηχανήματος.

4.Το χαμηλότερο ύψος της λεπίδας ρυθμίζει το μπροστινό και το πραγματικό τμήμα μπορεί να ρυθμιστεί ξεχωριστά, δεν χρειάζεται shim, το οποίο κάνει την αλλαγή και τη ρύθμιση της λεπίδας πιο εύκολη.

5.Το PCB ή λεπτή πλάκα χωρίς v-grooved μπορεί να προσαρμοστεί δίσκο και να αποτρέψει την παραμονή συσκευή τοποθέτησης.

6Η λειτουργία και η συντήρηση μπορούν να γίνουν και από μη εξειδικευμένο προσωπικό.

Προδιαγραφές

Ονομασία προϊόντος	Αποστροφή PCB
Σχήμα	HS-310L
Υψόμετρο του τμήματος	Μέγιστο 40 mm
Υψόμετρος κατά μέρος	Μέγιστο 20 mm
Προμήθεια αέρα	5 kgf/cm
Αποδόσεις	12.5 τόνους (ακαθάριστοι)
Αποδοτικό μήκος κοπής	1-360 mm
Μέγεθος γραμμικής λεπίδας	36043,56mm
Μοντέλο	0.1mm~2.0mm(Με V-grove) 0.1mm ~1.0mm ((Χωρίς V-grove))
Υλικό λεπίδας	Εισαγωγή υψηλής ποιότητας εργαλείων από χάλυβα υψηλής ταχύτητας
Ταχύτητα διαχωρισμού	1-300mm/s
Δυνατότητα εκτύπωσης	00,3-3,5 mm
Κατανάλωση αέρα	200-400 ((L/min)
Μέγεθος μηχανής	700325400 χιλιοστά
Βάρος	130 κιλά
Κατάλληλη σανίδα	Όλες οι σανίδες με V-cut

Πίνακες υποβολής αιτήσεων

Πνευματικός διαχωριστής PCB με λεπίδα γκιλοτίνης, ύψος 40 mm MAX, πίεση κοπής < 500 0

Πνευματικός διαχωριστής PCB με λεπίδα γκιλοτίνης, ύψος 40 mm MAX, πίεση κοπής < 500 1

Πνευματικός διαχωριστής PCB με λεπίδα γκιλοτίνης, ύψος 40 mm MAX, πίεση κοπής < 500 2

Εξοπλισμός παραγωγής SMT

1, φορτιστή PCB: το PCB τοποθετείται στο Rack για να τροφοδοτεί αυτόματα το board στο μηχάνημα με το board.
2, μηχανή πίνακα αναρρόφησης: αυτομάτως ρουφήξει PCB τοποθετημένο στην τροχιά, μεταφορά στην εκτυπωτική μηχανή.
3"Μηχανή εκτύπωσης: η χάλυβα λέιζερ στην χάλυβα πάστα ή κόκκινη κόλλα ολοκληρώνει την εκτύπωση στο PCB.
4"Εγκατασκευή υψηλής ταχύτητας: Χρησιμοποιήστε τον εξοπλισμό για την επεξεργασία της διαδικασίας για την τοποθέτηση των εξαρτημάτων στην καθορισμένη θέση των εξαρτημάτων, μπορούν να τοποθετηθούν τα τυλιγμένα μέρη SOP 28pin,που χαρακτηρίζεται από ταχύτητα τοποθέτησης.
5"Συνδετικός πίνακας: Μεταφορά της συσκευής πλακέτας PCB.
6, γενικός κατασκευαστής: η χρήση εξοπλισμού που επεξεργάζεται από το πρόγραμμα θα είναι εξαρτήματα που τοποθετούνται στην καθορισμένη θέση των εξαρτημάτων,μπορεί να τοποθετηθεί SOP 28pin ή περισσότερο (συμπεριλαμβανομένων των εξαρτημάτων που μπορούν να τοποθετηθούν σε μηχανή υψηλών ταχυτήτων)Το σύστημα αυτό χαρακτηρίζεται από υψηλή ακρίβεια και ποικιλία τοποθέτησης, αλλά η ταχύτητα τοποθέτησης είναι χαμηλότερη από εκείνη των μηχανών υψηλής ταχύτητας.
