Διπλή πλατφόρμα κόψιμο κάτω κόψιμο κενό Pick and Place Το PCBA Inline PCB διαχωριστικό δρομολογητή

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-ARX-811
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Διαδρομοδότης διαχωρισμού ενδογραμμικών PCB

Εγγύηση:

1 έτος

Έλεγχος:

Εικόνα αφής

ΠΛΚ:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

OMRON

Υλικό:

Άλλες χημικές ενώσεις

Υπόθεση:

νέος

Δάχος:

00,6-4,0 mm

Σήμα:

SMEMA

Εφαρμογή:

Ηλεκτρονική συνέλευση

Χρώμα:

ασημένιο

Σύστημα ελέγχου:

ΠΛΚ

OEM/ODM:

Διαθέσιμο

Κατανάλωση ενέργειας:

200W

Ηλεκτρική τροφοδοσία:

AC220V

Πίεση αέρα:

4-6 bar

Ταχύτητα:

200-300 τεμάχια/λεπτο

Τύπος:

Αυτοματοποιημένο

Βάρος:

220/240KG

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

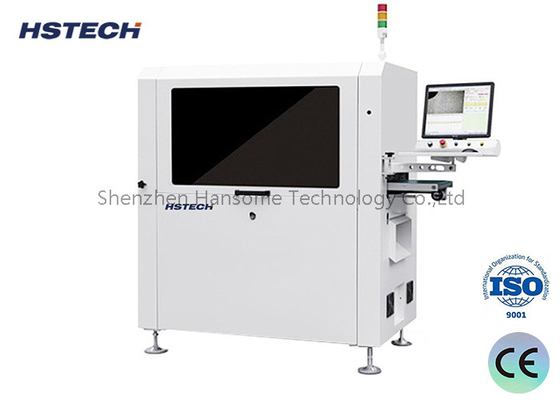

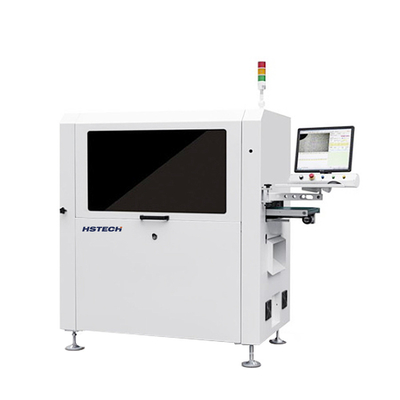

Διπλή πλατφόρμα κόψιμο κάτω κόψιμο κενό Pick and Place Το PCBA Inline PCB διαχωριστικό δρομολογητή

Εισαγωγή

Αυτό το μηχάνημα είναι ένα αυτοματοποιημένο PCBA μηχανή διαδρομής, το PCBA σταθερό με jig για αυτόματη κάτω πλευρά διαδρομής,και μετά τη διαδρομή της μηχανής χρησιμοποιούν την έγχυση ακροφύσιο για να πάρει και να τοποθετήσει το PCBA με jig μαζί, χρησιμοποιείται για τον διαχωρισμό της τρύπας σφραγίσματος, του PCB καμπύλης και άλλων ακανόνιστων συνδεδεμένων PCB.

- Δεν ξέρω.Τεχνικές λεπτομέρειες

Σχήμα	ARX-811
Μέγιστο μέγεθος PCB	260x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Υψόμετρο μετάδοσης	900±50 mm
Κατεύθυνση μεταφοράς	Αριστερά προς τα δεξιά
Ταχύτητα μεταφοράς	1500 mm/s (μέγιστο) ρυθμιζόμενο
Τρόπος φόρτωσης	Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος
Ρυθμίσεις πλάτους σιδηροτροχιάς	Αυτοματοποιημένο
Διασύνδεση επικοινωνίας	SMEMA
Τοποθέτηση PCB	Τοποθέτηση των νημάτων
Σύστημα διαλογής	Αφαίρεση αναρρόφησης κενού
Στρίψιμο σφηνίδας/ταχύτητα	60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100,000 rpm/min, μάρκα Γερμανίας)
Τύπος ψύξης	Τύπος αυτοψύξης
Αυτόματη αλλαγή εργαλείου	Προαιρετικό
Έλεγχος του μαχαιριού.	- Ναι, ναι.
Ταχύτητα διαχωρισμού	5-100mm/s
Ακριβότητα κοπής	± 0,05 mm
Συσκευή άλεσης	φ0,8~φ3,0 περιστροφή δεξιάς πλευράς, σκελετός από χάλυβα βολφραμίου
Επαναλαμβανόμενη ακρίβεια θέσης	±0,1 mm
Συντονισμένη ταχύτητα κίνησης	1000 mm/s
Τύπος πλάκας εξωτερικής	Μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας
Συλλογή αποβλήτων	Συλλογή απορριμμάτων από ντουλάπια
Προγραμματισμός διαδικασιών	Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος
Προμήθεια αέρα	5-8 kg/cm3
Ηλεκτρική τροφοδοσία	AC380V, 50/60Hz, 3KW
Μέγεθος μηχανής	1500x850x1600 mm
Βάρος	Περίπου 800 κιλά

Χαρακτηριστικά

1Βάλε το PCBA.

2- Κόψτε το κάτω μέρος.

3Δύο πλατφόρμες.

4Με ανίχνευση σπασμένου μαχαιριού.

5Συνδέστε την αυτόματη γραμμή παραγωγής.

6, οι στατιστικές των περιεχομένων των προϊόντων λειτουργούν και ταιριάζουν με το σύστημα ERP.

7Μπορεί να εξοπλιστεί με αυτόματη αλλαγή εργαλείων, λειτουργία ανθεκτικής έκρηξης της ηλεκτρικής σκούπας και λειτουργία παρακολούθησης του όγκου αέρα.

Μηχανική ζωγραφική

Δρόμος μεγέθους κάτω και συλλέκτης σκόνης

Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό moritex και πηγή φωτός μετρήσεων - επιπέδου, για να υποστηρίξει την βαθμονόμηση, την αντιστάθμιση και την τοποθέτηση της μηχανής,Με μεγάλη σταθερότητα και αντιασχολική ικανότητα.

Παντοδύναμη κενή ρουφή για τη συλλογή, τοποθέτηση, εκφόρτωση και παραγωγή.

Διπλή πλατφόρμα κόψιμο κάτω κόψιμο κενό Pick and Place Το PCBA Inline PCB διαχωριστικό δρομολογητή 3

Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιήθηκε η αντιστατική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.
