Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | Ειδικότερα, το HS-RM-288 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία |
Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
Ονομασία του προϊόντος: | Παράγραφος δρομολογητής PCB | εγγύηση: | 1 έτος |
---|---|---|---|
Έλεγχος: | Εικόνα αφής | PLC: | Mitsubishi |
Ετικέτα ρελέ: | Σνάιντερ | οπτικοηλεκτρονικός διακόπτης: | Ομρόν |
Υλικό: | Σύνθετα αλουμινίου | Υπόθεση: | νέος |
Δάχος: | 00,6-4,0 mm | σήμα: | SMEMA |
Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
Σύστημα ελέγχου: | PLC | OEM/ODM: | Διαθέσιμο |
Κατανάλωση ενέργειας: | 200w | τροφοδοσία: | AC220V |
Πίεση αέρα: | 4-6 bar | Ταχύτητα: | 200-300pcs/min |
Τύπος: | Αυτοματοποιημένο | Βάρος: | 220/240KG |

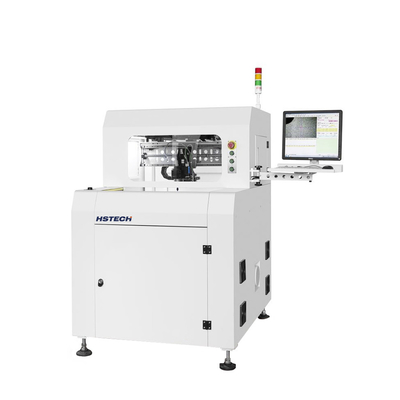

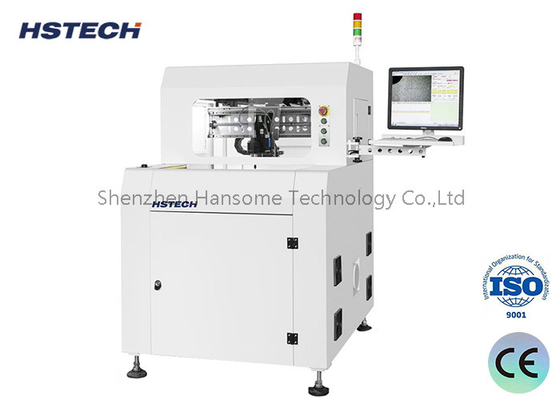

Τυποποιημένη διαμόρφωση Υψηλής ταχύτητας Γερμανία Sycotec Spindle Ultra Low Working Noise Offline PCB Router
- Δεν ξέρω.Τεχνικές λεπτομέρειες
Σχήμα | RM-288 | RM-388 | ||||||||
Δομή | Μονή σπινδύλα, διπλές πλατφόρμες εργασίας | |||||||||
Μέγεθος μηχανής ((mm) | 1000*1200*1550 | |||||||||
Ακαθάριστο βάρος | 700 κιλά | |||||||||
Μέγεθος συλλέκτη σκόνης (mm) | 625*600*1600 | |||||||||
Δύναμη συλλέκτη σκόνης | 3HP/2.2kw | |||||||||
Συλλέκτης σκόνης | 130 κιλά | |||||||||
Μέθοδος συλλογής σκόνης | Συλλογή κάτω | |||||||||
Μέγεθος πλατφόρμας εργασίας | 300*400 χιλιοστά | |||||||||
Τύπος οδήγησης πλατφόρμας | Διπλή περιστρεφόμενη πλατφόρμα, κοπτήρας ακριβείας με μετατροπέα κινητήρα 3 φάσεων | |||||||||
Σύστημα οδήγησης | Άξονας X/Y/Z που τροφοδοτείται από κινητήρα εφοδιασμού,άξονας W που τροφοδοτείται από μετατροπέα συχνότητας κινητήρα τριών φάσεων | |||||||||
Στρίψιμο δρομολόγησης | 5000~50000 στροφές/ώρα, αυτόματη ψύξη | 5000~60000 στροφές/ώρα, αυτόματη ψύξη | ||||||||
Ταχύτητα κοπής | 1-100mm/s | |||||||||
Ακριβότητα κοπής | ±0,05 mm | |||||||||
Επαναλαμβανόμενη ακρίβεια | ±0,02 mm | |||||||||
Ταχύτητα κίνησης άξονα | 800 mm/s | |||||||||
Μέθοδος διαμόρφωσης του άξονα Z | Στρογγυλοκίνητη, διπλή καθοδήγηση | |||||||||
Συσκευή δρομολογητή | Φαλκονόμετρο,φ0,8~φ3,0 αριστερή περιστροφή,Ατσάλι Σάνκ Βόλφστραμ | |||||||||
Έλεγχος ζωής εργαλείου | Έλεγχος λογισμικού προγράμματος | |||||||||
Ενεργή προστατευτική λειτουργία | Φωτεινή κουρτίνα ασφαλείας | |||||||||
Ασφαλιστική πόρτα | Εγχειριτική πόρτα | |||||||||
Λάθος alaum | - Ναι, ναι. | |||||||||
Μέθοδος προγράμματος | Αυτοπρογραμματισμός, κάμερα που ελέγχεται από πληκτρολόγιο και ποντίκι |
Επισκόπηση του προϊόντος
Η συσκευή αυτή χρησιμοποιείται επίσης για την κατασκευή ηλεκτρονικών συστημάτων, όπως είναι τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων και τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων.
Χαρακτηριστικά
Συστήματα υπερόρασης
Χρησιμοποιώντας κάμερα CCD υψηλής ανάλυσης επιτρέπουν στον χρήστη να επεξεργάζεται εύκολα τη διαδρομή κοπής με το αυτόματο χαρακτηριστικό βαθμονόμησης που οδηγεί σε μια πολύ ακριβή λειτουργία κοπής.
Σύστημα κίνησης
Οι άξονες X, Y και Z είναι κατασκευασμένες από βίδα καθοδήγησης σφαίρας ακριβείας βαθμού άλεσης και κινούνται από κινητήρα servo AC, επιτυγχάνουν καλή και σταθερή απόδοση κίνησης,με συχνότητα έως 1K Hz και χρόνο απόκρισης υψηλής ταχύτητας και αυτοπροσδιορισμένα φίλτρα μείωσης των ωθημάτων.
Καινοτόμο κιτ κρεμασμένου δρομολογητή
Ο σχεδιασμός του άξονα κίνησης που βρίσκεται στο κέντρο και ο σκλάβος και στις δύο πλευρές, που εξασφαλίζουν τη σταθερότητα και την ακρίβεια, οδηγεί σε μια αρμονική δομή και συμπαγές μέγεθος.(50% μικρότερο από το βιομηχανικό πρότυπο).
Δομή περιστρεφόμενου τραπεζιού εργασίας
Ο σχεδιασμός του τραπεζιού εργασίας καθοδηγείται από ένα υψηλό τμήμα ροπής έλξης ((180 βαθμούς), παρέχει μεγαλύτερη ακρίβεια και σταθερότητα από τους τραπεζιούς εργασίας μηχανών με κυλίνδρους.Αυτό το καινοτόμο σχεδιασμό περιστρεφόμενου τραπεζιού εργασίας επιτρέπει επίσης την ταυτόχρονη λειτουργία διαφορετικών αλγορίθμων κοπής τόσο στο τραπέζι εργασίας Α όσο και στο B, μειώνοντας έτσι την αδρανή ικανότητα μετάβασης και μεγιστοποιώντας την παραγωγικότητα.
Σύστημα συλλογής σκόνης
Το σύστημα συλλογής σκόνης και ο αντιστατικός ανεμιστήρας διατηρούν το σύστημα καθαρό κατά τη διάρκεια της λειτουργίας,υπερβολικά χαμηλό θόρυβο.
Διαχείριση λεπίδων
Το να επιτρέπεται η διάταξη της λεπίδας κοπής σε στάδια μειώνει σημαντικά το κόστος των καταναλωτικών υλικών.
Σύστημα κοπής
Το κοπτήρα φρέινγκ κινείται από ένα σπιντέλο υψηλής ταχύτητας με τα πλεονεκτήματα μειωμένης δύναμης κοπής, υψηλής ακρίβειας, χαμηλού θορύβου και κατάλληλο για όλες τις καμπύλες PCB, όπως στρογγυλή, ευθεία, τύπου L ή U,τετράγωνα και τόξα.
Σύστημα διάγνωσης αυτοανάκτησης
Το σύστημα αυτοδιάγνωσης επιτρέπει την εύκολη αντιμετώπιση προβλημάτων κατά τη διάρκεια της παραγωγής και μειώνει τον χρόνο διακοπής.
Μηχανική ζωγραφική
Φιλικό λειτουργικό σύστημα
Windows7/10 λειτουργικό σύστημα αγγλικής έκδοσης, απλό για το debugging και τη λειτουργία.
Επισκόπηση του προϊόντος
Η συσκευή αυτή χρησιμοποιείται επίσης για την κατασκευή ηλεκτρονικών συστημάτων, όπως είναι τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων, τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων και τα ηλεκτρονικά συστήματα ηλεκτρονικών συστημάτων.
Πλεονεκτήματα
1Τυποποιημένη διαμόρφωση υψηλής ταχύτητας γερμανική σπείρα Sycotec
2, Υπερ-χαμηλός θόρυβος εργασίας (κάτω των 75dB)
