NG OK Unloader PCB Εφοδιασμός χειροκίνητης προστασίας με σύστημα ελέγχου PLC της Mitsubishi και σήμα SMEMA

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-NK250
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

NG OK εκφόρτωσης PCB

Πιστοποίηση:

Υλικό:

Ατσάλι ατσάλι

Δομή:

Μεταφορέας ζώνης

Εγγύηση:

1 έτος

Εφαρμογή:

Χρόνος παραγωγής συνελεύσεων PCB SMT

thinckness PCB:

Min 0,6 mm

Επιλογή ύψους:

1-4 ((10 mm κλίμακα)

Δύναμη:

0.05kw

Κατανάλωση αέρα:

Μέγιστο 15L/min

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

NG OK Unloader PCB Εφοδιασμός χειριστή με σύστημα ελέγχου Mitsubishi PLC και σήμα SMEMA

Αυτό το μηχάνημα χρησιμοποιείται πίσω από το AOI,να συλλέγουν χωριστά τα PCB OK και τα PCB NG μετά από σήματα εξοπλισμού AOI.

Χαρακτηριστικά

1- Έλεγχος προγράμματος PLC.
2Δυνατός, σταθερός.
3Προαιρετικό κουμπί ελέγχου ή οθόνη αφής ελέγχου μέχρι τους πελάτες.
4Πάνω και κάτω πνευματικές σφίγγες για να ασφαλίσει το ράφι με τα μαγαζιά.
5Δεν υπάρχει εγγύηση σπάσματος PCB κατά τη φόρτωση και εκφόρτωση.
6. αυτόματη NG/OK επιφάνεια ξεχωριστό κατάστημα NG/OK επιφάνειες.
7Σήμα NG/OK από την ανωτέρω μηχανή AOI.
8. αυτοπρογραμματισμένη εμφάνιση σφάλματος μηχανής, διαφορετικά σφάλματα έχουν διαφορετικό κώδικα, κάθε κώδικας έχει σχετικές οδηγίες συντήρησης που κολλούν στην πίσω πλευρά της πόρτας μηχανής.
9Ο σχεδιασμός της μηχανής είναι κλειστός για την ασφάλεια της λειτουργίας.
10Τρία χρώματα οθόνη φωτισμού πύργου.
11. SMEMA συμβατό.

Προδιαγραφές

Σχήμα	HS-250-NK	HS-330-NK	HS-390-NK	HS-460-NK
Ηλεκτρική τροφοδοσία	Διάταξη 5
Προμήθεια αέρα	5kgf/C M2
Μέγεθος PCB ((mm)	5050~330250	5050~455330	5050~530390	5050~530460
Κατεύθυνση PCB	Αριστερά προς δεξιά ή δεξιά προς αριστερά
Μέγεθος του περιοδικού ((mm)	335320563	460400563	535460570	535530570
Στροφές βήματος (mm)	10,20,30,40
Υψόμετρο μεταφοράς ((mm)	900±20
Ταχύτητα μετάδοσης	10m/s
Κύρια ισχύς κινητήρα	420W
Μέγεθος μηχανής ((mm)	151015301250	191016301250	216017601250	216019001250
Βάρος (σε κιλά)	220	280	340	380

Διάγραμμα λειτουργίας

NG OK Unloader PCB Εφοδιασμός χειροκίνητης προστασίας με σύστημα ελέγχου PLC της Mitsubishi και σήμα SMEMA 0

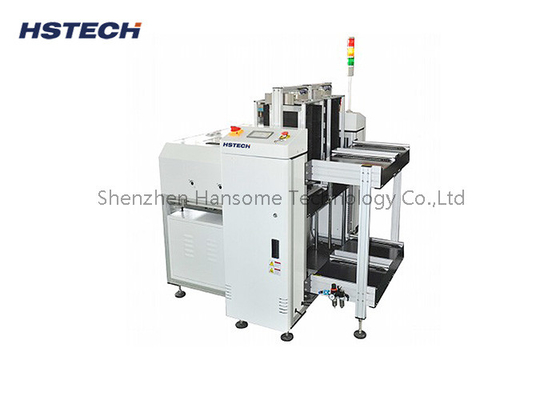

Φυσική εικόνα του προϊόντος

NG OK Unloader PCB Εφοδιασμός χειροκίνητης προστασίας με σύστημα ελέγχου PLC της Mitsubishi και σήμα SMEMA 3

NG OK Unloader PCB Εφοδιασμός χειροκίνητης προστασίας με σύστημα ελέγχου PLC της Mitsubishi και σήμα SMEMA 5

Εφαρμογή

Χρησιμοποιείται στο back-end του AOI των γραμμών παραγωγής SMT και DIP για την παραλαβή σημάτων από τον AOI και την αυτόματη διάκριση και αποθήκευση των PCB NG/OK.Είναι κατάλληλο για μηχανές με προδιαγραφές PCB 50 * 50 ~ 330 * 250. Άλλα μεγέθη των πλακών PCB μπορούν να προσαρμοστούν σύμφωνα με την πραγματική κατάσταση του πελάτη, ή λόγω των περιορισμών του μεγέθους του χώρου, μπορούν επίσης να προσαρμοστούν σύμφωνα με την πραγματική κατάσταση

Σχετικά με τη συσκευασία

NG OK Unloader PCB Εφοδιασμός χειροκίνητης προστασίας με σύστημα ελέγχου PLC της Mitsubishi και σήμα SMEMA 7

NG OK Unloader PCB Εφοδιασμός χειροκίνητης προστασίας με σύστημα ελέγχου PLC της Mitsubishi και σήμα SMEMA 8

NG OK Unloader PCB Εφοδιασμός χειροκίνητης προστασίας με σύστημα ελέγχου PLC της Mitsubishi και σήμα SMEMA 9
